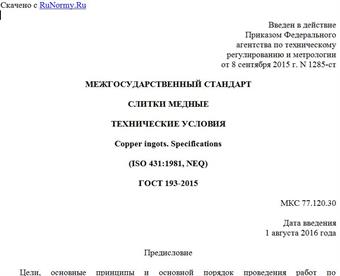

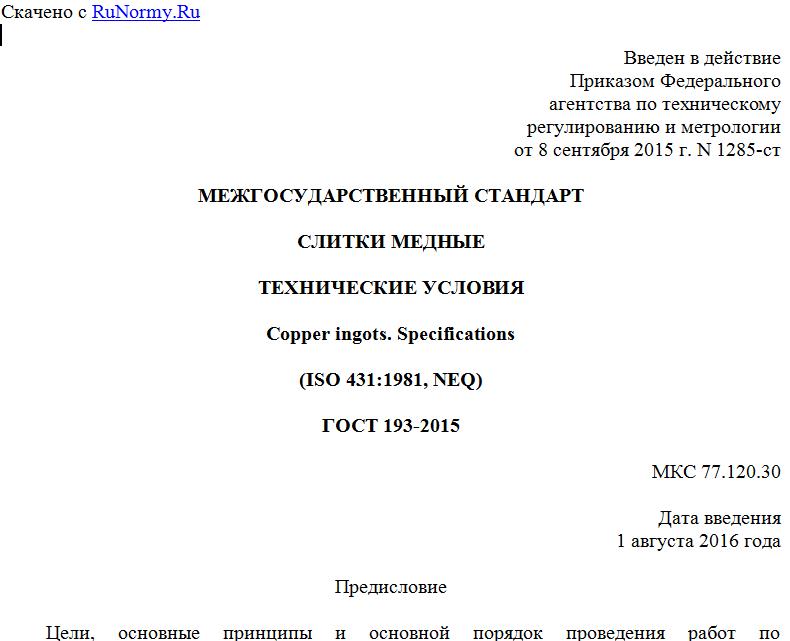

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 8 сентября 2015 г. N 1285-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
СЛИТКИ МЕДНЫЕ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Copper ingots. Specifications
(ISO 431:1981, NEQ)
ГОСТ 193-2015
МКС 77.120.30
Дата введения
1 августа 2016 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 РАЗРАБОТАН Техническим комитетом по стандартизации ТК 368 "Медь"
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 29 мая 2015 г. N 77-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 8 сентября 2015 г. N 1285-ст межгосударственный стандарт ГОСТ 193-2015 введен в действие в качестве национального стандарта Российской Федерации с 1 августа 2016 г.
5 Настоящий стандарт соответствует международному стандарту ISO 431:1981 Copper refinery shapes (Профили медные рафинированные)
Степень соответствия - неэквивалентная (NEQ)
6 ВЗАМЕН ГОСТ 193-79 (ИСО 431-81)
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
1. Область применения
Настоящий стандарт распространяется на слитки из переплавленной электролитной меди, применяемые для изготовления проволоки, прутков, шин и других видов проката преимущественно электротехнического назначения.
Термины и определения дефектов медных слитков приведены в приложении А.
Таблица расчетных масс медных слитков приведена в приложении Б.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 8.010-90 <*> Государственная система обеспечения единства измерений. Методики выполнения измерений. Основные положения
--------------------------------
<*> В Российской Федерации действует ГОСТ Р 8.563-2009 "Государственная система обеспечения единства измерений. Методики (методы) измерений".
ГОСТ 546-2001 Катоды медные. Технические условия
ГОСТ 1579-93 (ИСО 7801-84) Проволока. Метод испытания на перегиб
ГОСТ 6709-72 Вода дистиллированная. Технические условия
ГОСТ 859-2014 Медь. Марки
ГОСТ 2603-79 Реактивы. Ацетон. Технические условия
ГОСТ 4204-77 Реактивы. Кислота серная. Технические условия
ГОСТ 7229-76 Кабели, провода и шнуры. Метод определения электрического сопротивления токопроводящих жил и проводников
ГОСТ 9717.2-82 Медь. Метод спектрального анализа по металлическим стандартным образцам с фотографической регистрацией спектра
ГОСТ 9717.3-82 Медь. Метод спектрального анализа по оксидным стандартным образцам
ГОСТ 13938.13-93 Медь. Методы определения кислорода
ГОСТ 14192-96 Маркировка грузов
ГОСТ 18300-87 <**> Спирт этиловый ректификованный технический. Технические условия
--------------------------------
<**> В Российской Федерации действует ГОСТ Р 55878-2013 "Спирт этиловый технический гидролизный ректификованный. Технические условия".
ГОСТ 19200-80 Отливки из чугуна и стали. Термины и определения дефектов
ГОСТ 24048-80 (ИСО 2626-73) Медь. Методы определения стойкости против водородной хрупкости
ГОСТ 24231-80 Цветные металлы и сплавы. Общие требования к отбору и подготовке проб для химического анализа
ГОСТ 25086-2011 Цветные металлы и их сплавы. Общие требования к методам анализа
ГОСТ 31382-2009 Медь. Методы анализа
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Классификация
3.1 В зависимости от способа отливки, обработки и формы медные слитки должны выпускаться следующих видов:
- СВ - вертикальной непрерывной отливки;
- СН - горизонтальной отливки с неудаленным слоем верхней поверхности;
- СС - горизонтальной отливки с удаленным слоем верхней поверхности.
3.2 Условное обозначение слитка должно включать в себя вид, марку меди и номинальные размеры: для слитков вертикальной непрерывной отливки - h x h - l, для слитков горизонтальной отливки - b x h - l, обозначение стандарта.
Примеры
СВ М0б 90 x 90-1400 ГОСТ 193-2015;
СН М1 111 x 102-1372 ГОСТ 193-2015.
4. Сортамент
4.1 Форма, размеры и предельные отклонения слитков должны соответствовать требованиям, указанным на рисунках 1 и 2 и в таблицах 1 и 2.
Рисунок 1
Таблица 1
В миллиметрах
Высота слитка h Длина слитка l Радиус скругления r Радиус скругления R
Номинальное значение Показатель точности Номинальное значение Показатель точности Номинальное значение Показатель точности Номинальное значение Показатель точности
90 2 1300 1400 2800 6 15 3 55 3
100 1300 1400 2800 60
110 1300 1400 2800
Примечание - Допускается изготовление слитков с заостренными концами. Угол среза или форму заострения устанавливают по согласованию изготовителя с потребителем. По согласованию изготовителя с потребителем допускается устанавливать другие предельные отклонения от заданных размеров.
Рисунок 2
Таблица 2
Обозначение Размеры слитка для массы, кг Показатель точности
91 102 113 120 125 136
l1 1370 мм 1370 мм 1370 мм 1370 мм 1370 мм 1370 мм 1%
l2 150 мм 150 мм 150 мм 150 мм 150 мм 150 мм 6 мм
h1 90 мм 100 мм 100 мм 110 мм 110 мм 120 мм 6 мм
