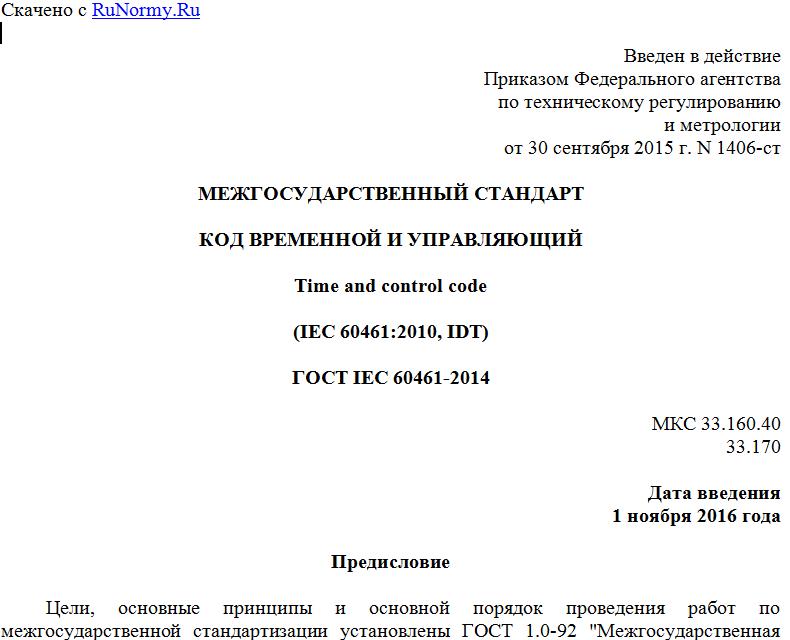

Введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 30 сентября 2015 г. N 1406-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
КОД ВРЕМЕННОЙ И УПРАВЛЯЮЩИЙ
Time and control code
(IEC 60461:2010, IDT)
ГОСТ IEC 60461-2014
МКС 33.160.40
33.170
Дата введения
1 ноября 2016 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2009 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Автономной некоммерческой организацией "Научно-технический центр сертификации электрооборудования "ИСЭП" (АНО НТЦСЭ "ИСЭП") на основе собственного аутентичного перевода на русский язык международного стандарта, указанного в пункте 5
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 4 декабря 2014 г. N 46)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Министерство экономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Молдова MD Молдова-Стандарт
Россия RU Росстандарт
Узбекистан UZ Узстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 30 сентября 2015 г. N 1406-ст межгосударственный стандарт ГОСТ IEC 60461-2014 введен в действие в качестве национального стандарта Российской Федерации с 1 ноября 2016 г.
5 Настоящий стандарт идентичен международному стандарту IEC 60461:2010 Time and control code (Код временной и управляющий).
Перевод с английского языка (en).
Степень соответствия - идентичная (IDT).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им межгосударственные стандарты, сведения о которых приведены в дополнительном приложении ДА
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет
Введение
Настоящий стандарт первоначально был разработан для аналоговых телевизионных систем и рассматривал только чересстрочные телевизионные системы, работающие с частотами до 30 кадров в секунду. Однако он вполне пригоден для применения при проектировании систем цифрового телевидения обоих стандартов четкости и высокой четкости. В настоящем стандарте описано техническое обеспечение прогрессивных телевизионных систем с частотами выше 30 кадров в секунду.
Разделы 4, 5, и 6 устанавливают способ отображения времени в системах, основанных на кадровом представлении. Раздел 7 устанавливает структуру временного адреса и биты управления кода и устанавливает руководство по хранению пользовательских данных в коде. Раздел 8 устанавливает метод модуляции и интерфейсные характеристики источника линейного временного кода (LTC). Раздел 9 устанавливает метод модуляции для введения кода в вертикальный интервал телевизионного сигнала. Раздел 10 устанавливает взаимосвязь между двумя формами временного и управляющего кода. Раздел 11 устанавливает реализации временного кода для видеоформатов с частотами кадров больше 30 кадров в секунду.
1 Область применения
Настоящий стандарт устанавливает требования к цифровому временному и управляющему кодам, используемым в телевидении, производстве фильмов и сопровождающих аудиосистемах, работающих в номинальных режимах 60; 59,94; 50; 30; 29,97; 25; 24 и 23,98 кадров в секунду, а также устанавливает временной адрес, бинарные группы, структуру флагового бита. Кроме того, стандарт устанавливает требования к размещению флага бинарной группы, передаче линейного временного кода и вертикального интервального временного (полевого) кода.
Настоящий стандарт определяет структуры передачи исходных данных для линейного временного кода (LTC) и вертикального интервального временного (полевого) кода (VITC), а также устанавливает требования к модуляции LTC и синхронизации для всех видеоформатов.
Настоящий стандарт определяет модуляцию и расположение VITC только для 525/59,94 и 625/50 аналоговой комбинированной и модульной систем.
Примечание - Требования к цифровому представлению аналогового VITC (D-VITC) установлены в SMPTE 266M и определены только для 525/59,94 и 625/50 цифровых компонентных систем. Форматы высокой четкости представлены в стандартах SMPTE 274M и SMPTE 296M, для передачи временного кода в потоке данных цифрового видео должны использовать вспомогательный временной код (ATC), как установлено в стандарте SMPTE 12M-2 (ранее в стандарте SMPTE 188). Для будущих реализаций временного кода для цифровых стандартных форматов предпочтительно использование ATC, а не D-VITC.
2 Нормативные ссылки
Для применения настоящего стандарта необходимы следующие ссылочные документы. Для датированных ссылок применяется только указанное издание ссылочного документа, для недатированных ссылок применяют последнее издание ссылочного документа (включая все его изменения).
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ISO/IEC 646:1991 Information processing - ISO 7-bit coded character set for information interchange (Обработка информации - ИСО 7-битный кодированный набор символов для обмена информацией)
ISO/IEC 2022:1994 Information technology - Character code structure and extension techniques (Информационные технологии - Структура кода символа и методика расширения)
ITU-R BT.1700-1 (2005) Characteristics of composite video signals for conventional analogue television systems (Характеристики комбинированных видеосигналов для стандартных аналоговых телевизионных систем)
SMPTE 170M:2004 Television - Composite analog video signal - NTSC for studio applications (Телевидение - Комбинированный аналоговый видеосигнал - NTSC для студийного применения)
SMPTE 258M:1993 Television - Transfer of edit decision lists (Телевидение - Передача списка редакторских правок)
SMPTE 262M:1995 Television, audio and film - Binary groups of time and control codes - Storage and transmission of data (Телевидение, аудио и фильм - Бинарные группы временного и управляющего кодов - Хранение и передача данных)
SMPTE 309M:1999 Television - Transmission of date and time zone information in binary groups of time and control code (Телевидение - Передача информации о дате и часовом поясе в бинарных группах временного и управляющего кодов)
3 Термины, определения и резерв
3.1 Термины и определения
В настоящем стандарте применяют следующие термины и определения.
3.1.1 система двоично-кодированного десятичного числа, BCD-система (binary coded decimal system, BCD system): Средство кодирования десятичных чисел группами бинарных битов.
Примечания
1 Каждая десятичная цифра (0-9) представляется уникальным четырехразрядным кодом. Четыре бита оцениваются единицей десятичной цифры, умноженной на последовательные степени числа 2.
2 Например, вес бита для разряда единиц будет 1 x 20, 1 x 21, 1 x 22 и 1 x 23, в то время как вес бита для разряда "десятков" будет 10 x 20, 10 x 21, 10 x 22 и 10 x 23.
3.1.2 кадр (frame): Содержание всех строк пространственной информации видеосигнала, требуемой для составления полного изображения (включая любые необходимые связанные строки синхронизации).
Примечание - Для прогрессивного видео эти строки содержат выборки изображения, записанные одномоментно, запускаемые от верхней части кадра и продолжающиеся посредством последовательных строк к нижней части кадра.
3.1.3 поле (field): Кадр, состоящий из двух полей для чересстрочного видеосигнала: одно из этих полей начинается на период позднее другого.
Примечание - Пример такой системы приведен в SMPTE 170M. Комплексные телевизионные стандарты могут требовать множественных полей в "цветной последовательности", но это не изменяет терминологию, установленную в настоящем стандарте.
3.1.4 линейный временной код, LTC (linear time code, LTC): Формат кодового слова и система модуляции, которую обычно используют для записи сигнала временного кода на линейном носителе записи или переноса периодического сигнала поверх любого интерфейсного независимого видеосигнала.
3.1.5 вертикальный интервальный (полевой) временной код, VITC (vertical interval time code, VITC): Формат кодового слова и система модуляции, используемые для введения сигнала временного кода в действующую строку в пределах вертикального интервала обратного хода луча аналогового телевидения со стандартным разрешением (SDTV) сигнала.
3.1.6 временной и управляющий код (time and control code): Коды пользовательских данных, охватывающие все аспекты адреса времени, флаговых битов и бинарных групп, а также двух методов модуляции получающихся кодовых слов.
Примечание - Обычно сокращение "временной код" некоторые пользователи используют как сокращение "времякод".
3.1.7 источник временного кода (time code source): Любое устройство, которое формирует сигнал временного и управляющего кода или воспроизводит сигнал временного и управляющего кода с носителя записи данных или от канала передачи.
3.1.8 первоисточник (original source): Конкретное устройство, которое формирует сигнал временного и управляющего кода с синхронизацией со связанным с ним видео- и/или аудиосигналом.
Примечание - Полезная нагрузка временного адреса и бинарной группы ("пользовательские данные") закреплена за определенным кадром или парой кадров
