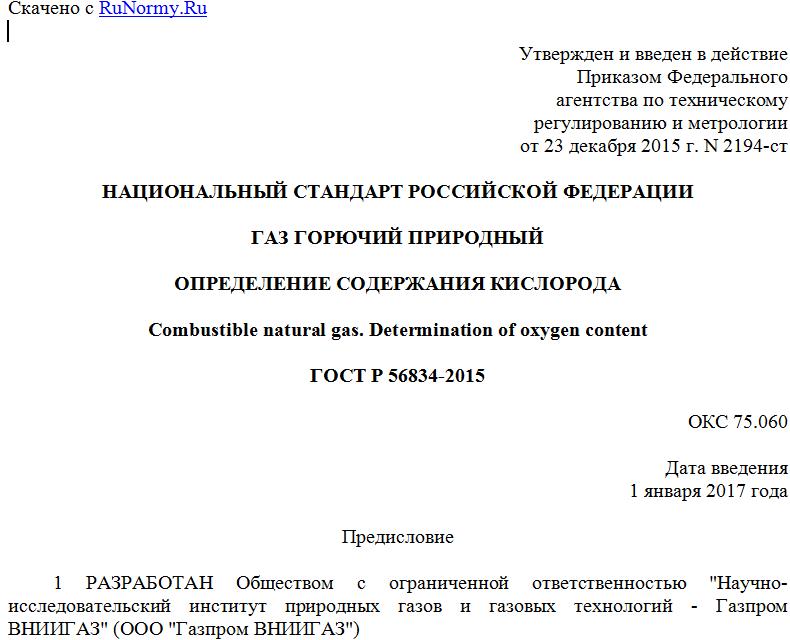

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 23 декабря 2015 г. N 2194-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ГАЗ ГОРЮЧИЙ ПРИРОДНЫЙ
ОПРЕДЕЛЕНИЕ СОДЕРЖАНИЯ КИСЛОРОДА
Combustible natural gas. Determination of oxygen content
ГОСТ Р 56834-2015
ОКС 75.060
Дата введения
1 января 2017 года
Предисловие
1 РАЗРАБОТАН Обществом с ограниченной ответственностью "Научно-исследовательский институт природных газов и газовых технологий - Газпром ВНИИГАЗ" (ООО "Газпром ВНИИГАЗ")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 52 "Природный и сжиженные газы"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 23 декабря 2015 г. N 2194-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1. Область применения
1.1 Настоящий стандарт распространяется на природный горючий газ (ПГГ), поступающий с установок промысловой подготовки, из подземных хранилищ газа и с газоперерабатывающих предприятий в магистральные газопроводы и транспортируемый по ним.
1.2 Настоящий стандарт устанавливает метод определения содержания кислорода в ПГГ в диапазоне от 0,0005% мол. до 0,0500% мол. с помощью анализаторов кислорода, реализующих электрохимический метод измерений.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 12.0.004-90 Система стандартов безопасности труда. Организация обучения безопасности труда. Общие положения
ГОСТ 12.1.004-91 Система стандартов безопасности труда. Пожарная безопасность. Общие требования
ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны
ГОСТ 12.1.007-76 Система стандартов безопасности труда. Вредные вещества. Классификация и общие требования безопасности
ГОСТ 12.1.044-89 (ИСО 4589-84) Система стандартов безопасности труда. Пожаровзрывоопасность веществ и материалов. Номенклатура показателей и методы их определения
ГОСТ 17.2.3.02-2014 Правила установления допустимых выбросов загрязняющих веществ промышленными предприятиями
ГОСТ 2405-88 Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия
ГОСТ 5632-2014 Легированные нержавеющие стали и сплавы коррозионно-стойкие, жаростойкие и жаропрочные. Марки
ГОСТ 10007-80 Фторопласт-4. Технические условия
ГОСТ 13045-81 Ротаметры. Общие технические условия
ГОСТ 14162-79 Трубки стальные малых размеров (капиллярные). Технические условия
ГОСТ 14254-96 (МЭК 529-89) Степени защиты, обеспечиваемые оболочками (код IP)
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 28498-90 Термометры жидкостные стеклянные. Общие технические требования. Методы испытаний
ГОСТ 30852.1-2002 (МЭК 60079-1:1998) Электрооборудование взрывозащищенное. Часть 1. Взрывозащита вида "взрывонепроницаемая оболочка"
ГОСТ 30852.5-2002 (МЭК 60079-4:1975) Электрооборудование взрывозащищенное. Часть 4. Метод определения температуры самовоспламенения
ГОСТ 30852.10-2002 (МЭК 60079-11:1999) Электрооборудование взрывозащищенное. Часть 11. Искробезопасная электрическая цепь i
ГОСТ 30852.11-2002 (МЭК 60079-12:1978) Электрооборудование взрывозащищенное. Часть 12. Классификация смесей газов и паров с воздухом по безопасным экспериментальным максимальным зазорам и минимальным воспламеняющим токам
ГОСТ 30852.19-2002 (МЭК 60079-20:1996) Электрооборудование взрывозащищенное. Часть 20. Данные по горючим газам и парам, относящиеся к эксплуатации электрооборудования
ГОСТ 31370-2008 (ИСО 10715:1997) Газ природный. Руководство по отбору проб
ГОСТ Р 12.1.019-2009 Система стандартов безопасности труда. Электробезопасность. Общие требования и номенклатура видов защиты
ГОСТ Р ИСО 5725-1-2002 Точность (правильность и прецизионность) методов и результатов измерений. Часть 1. Основные положения и определения
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины по ГОСТ 31370, ГОСТ Р ИСО 5725-1, рекомендациям [1], а также следующие термины с соответствующими определениями:
3.1 электрохимический метод определения кислорода: Метод количественного определения кислорода, основанный на измерении электрического тока, который вырабатывается при окислительно-восстановительных реакциях с участием кислорода на электродах электрохимического чувствительного элемента и прямо пропорционален количеству определяемого кислорода.
3.2 электрохимический чувствительный элемент (электрохимическая ячейка): Устройство для преобразования потенциала окислительно-восстановительной химической реакции, протекающей с участием анализируемого вещества, в аналитический сигнал.
3.3 переносной анализатор кислорода: Анализатор кислорода, предназначенный для проведения измерений в разных точках отбора пробы.
3.4 потоковый анализатор кислорода: Анализатор кислорода, стационарно располагающийся в непосредственной близости от точки отбора пробы, который осуществляет измерения в автоматическом непрерывном режиме.
4. Метод измерений
4.1 Измерения содержания кислорода в ПГГ выполняют с помощью потоковых или переносных анализаторов кислорода, принцип действия которых основан на электрохимическом методе.
4.2 Электрохимический метод измерения молярной доли кислорода в ПГГ является косвенным методом, при котором первично измеряемая плотность электрического тока, возникающего при окислительно-восстановительных реакциях с участием кислорода в качестве окислителя на электродах электрохимического чувствительного элемента, преобразуется в соответствующее значение молярной доли кислорода. На катоде протекает реакция (1), а на аноде - реакция (2):
O2 + 2H2O + 4e- -> 4OH-; (1)
Pb + 2OH- -> Pb2+ + H2O + 2e-. (2)
Измерение плотности электрического тока проводят при постоянно прикладываемом электрическом потенциале. При отсутствии кислорода ток не генерируется.
5. Требования к обеспечению безопасности при выполнении
измерений и к охране окружающей среды
5.1 ПГГ является газообразным малотоксичным пожаровзрывоопасным продуктом. По токсикологической характеристике ПГГ относят к веществам 4-го класса опасности по ГОСТ 12.1.007.
5.2 При работе с ПГГ учитывают предельно допустимые концентрации (ПДК) вредных веществ ПГГ в воздухе рабочей зоны, установленные в ГОСТ 12.1.005.
5.3 Концентрацию вредных веществ в воздухе рабочей зоны при работе с ПГГ определяют газоанализаторами, отвечающими требованиям ГОСТ 12.1.005.
5.4 ПГГ образует с воздухом взрывоопасные смеси. Концентрационные пределы воспламенения метана в смеси с воздухом установлены в ГОСТ 30852.19. Для ПГГ конкретного состава концентрационные пределы воспламенения определяют по ГОСТ 12.1.044. Категория взрывоопасности и группа взрывоопасных смесей для смеси ПГГ с воздухом - IIА и Т1 по ГОСТ 30852.11 и ГОСТ 30852.5 соответственно.
5.5 При работе с ПГГ соблюдают требования безопасности, установленные в ГОСТ 12.1.004 и федеральных нормах и правилах [2].
5.6 При отборе проб ПГГ и проведении испытаний соблюдают требования ГОСТ Р 12.1.019 и федеральных норм и правил [3].
5.7 Работающие с ПГГ должны быть обучены правилам безопасности труда в соответствии с ГОСТ 12.0.004.
5.8 Санитарно-гигиенические требования к показателям микроклимата и допустимому содержанию вредных веществ в воздухе рабочей зоны должны соответствовать ГОСТ 12.1.005.
5.9 Чувствительный элемент анализатора содержит коррозионно-активный жидкий электролит, который может нанести вред здоровью человека при соприкосновении с кожей или попадании внутрь.
5.10 Правила установления допустимых выбросов ПГГ в атмосферу - по ГОСТ 17.2.3.02.
5.11 В настоящем стандарте не предусмотрено рассмотрение всех вопросов безопасности и охраны окружающей среды, связанных с его применением. Пользователь настоящего стандарта несет ответственность за установление соответствующих правил по технике безопасности и охране окружающей среды, а также определяет целесообразность применения законодательных ограничений перед его использованием.
6. Требования к квалификации персонала
6.1 Процедуры открытия и закрытия запорного вентиля, продувки пробоотборного устройства и пробоотборной линии, присоединения к пробоотборному устройству пробоотборной линии и анализатора, а также проверку герметичности проводят лица, имеющие квалификацию не ниже оператора третьего разряда.
6.2 Выполнение измерений и обработку результатов в соответствии с настоящим стандартом проводят лица, изучившие руководства по эксплуатации (далее - РЭ) используемых средств измерений (СИ), а также требования настоящего стандарта.
6.3 Лица, указанные в 6.1 и 6.2, должны изучить настоящий стандарт, а также пройти аттестацию по общим требованиям промышленной безопасности в нефтяной и газовой промышленности и обязательный инструктаж по охране труда и промышленной безопасности.
