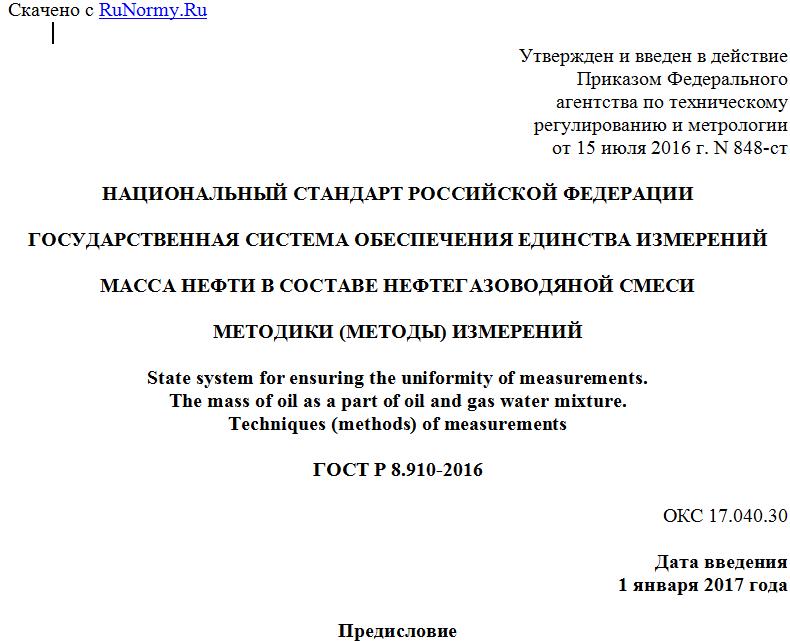

Утвержден и введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 15 июля 2016 г. N 848-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ
МАССА НЕФТИ В СОСТАВЕ НЕФТЕГАЗОВОДЯНОЙ СМЕСИ
МЕТОДИКИ (МЕТОДЫ) ИЗМЕРЕНИЙ
State system for ensuring the uniformity of measurements.
The mass of oil as a part of oil and gas water mixture.
Techniques (methods) of measurements
ГОСТ Р 8.910-2016
ОКС 17.040.30
Дата введения
1 января 2017 года
Предисловие
1 РАЗРАБОТАН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт расходометрии (ФГУП "ВНИИР")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 24 "Метрологическое обеспечение добычи и учета углеводородов"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 15 июля 2016 г. N 848-ст
4 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт распространяется на методики (методы) измерений массы нефти в составе нефтегазоводяной смеси и устанавливает порядок их выполнения.
Стандарт применяют при разработке методик (методов) измерений, а также нормативных и других документов, регламентирующих проведение измерений массы нетто нефти в составе среды, не соответствующей требованиям ГОСТ Р 51858 на всех этапах добычи и подготовки.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на стандарты:
ГОСТ Р 8.563 Государственная система обеспечения единства измерений. Методики (методы) измерений
ГОСТ Р 51858 Нефть. Общие технические условия
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Термины и определения
В настоящем стандарте применены термины по [1] и следующие термины с соответствующими определениями:
3.1 динамический режим (использования средств измерений): Режим использования средства измерений, связанный с изменениями условий (факторов) за время проведения измерительного эксперимента, которые влияют на результат измерения (оценку измеряемой величины), в том числе изменение измеряемой величины за время измерения.
3.2 динамическое измерение: Измерение, при котором средства измерений используют в динамическом режиме.
3.3 измерительная линия: Участок трубопровода, границы и геометрические характеристики которого, а также размещение на нем средств измерений и вспомогательных устройств определяют в соответствии с нормативными и техническими документами, устанавливающими требования к процессам выполнения измерений.
3.4 измерительная установка: Совокупность функционально объединенных измерительных приборов, измерительных преобразователей и других устройств, предназначенная для измерений одной или нескольких физических величин и размещенная в одной пространственно обособленной зоне. Измерительные установки предназначены:
- для измерений массы брутто нефти в составе нефтегазоводяной смеси методом прямых или косвенных измерений;
- измерений объема попутного нефтяного газа в составе нефтегазоводной смеси, приведенного к стандартным условиям;
- измерений массы нетто нефти по аттестованной методике измерений;
- отображения (индикации) и регистрации результатов измерений.
Примечания
1 Измерительные установки подразделяют на индивидуальные измерительные установки, т.е. обслуживающие отдельную скважину, и групповые измерительные установки, т.е. обслуживающие несколько скважин поочередно.
2 Измерительные установки могут быть созданы на базе многофазных расходомеров или совокупности других средств измерений.
3.5 косвенное измерение (косвенный метод измерений): Измерение, при котором искомое значение величины определяют на основании результатов прямых измерений других величин, функционально связанных с искомой величиной.
3.6 масса балласта: Общая масса воды, хлористых солей, механических примесей, растворенного попутного нефтяного газа, содержащихся в нефти.
3.7 масса нетто нефти: Разность массы брутто нефти и массы балласта.
3.8 масса брутто нефти: Общая масса углеводородного сырья, содержащего растворенный попутный нефтяной газ, воду, хлористые соли, механические примеси и другие химические соединения, не соответствующие по своей степени подготовки требованиям национального стандарта.
3.9 многофазный поток: Поток газожидкостной смеси, находящейся в двухфазном состоянии при заданных значениях температуры и давления.
3.10 многофазный расходомер: Средство измерений, предназначенное для динамических измерений расходов многофазного потока и его отдельных компонентов без предварительной сепарации.
3.11 нефть: Углеводородное сырье, не соответствующее по своей степени подготовки требованиям национального стандарта, содержащее пластовую воду, растворенный попутный нефтяной газ, хлористые соли, механические примеси и другие химические соединения.
Примечание - В определенных случаях в нефти также присутствует свободный нефтяной газ (например, неидеальная сепарация нефтегазоводяной смеси, выделение части растворенного газа в свободное состояние в результате изменения термодинамических условий).
3.12 параметры свободного попутного нефтяного газа: Физические величины: температура, плотность и давление, компонентный состав.
3.13 периодический режим измерений: Режим измерений, характеризующийся поочередным выполнением измерений для каждой скважины.
3.14 попутный нефтяной газ: Смесь углеводородных и неуглеводородных газов и водяных паров, находящихся как в свободном, так и в растворенном состоянии в нефтегазоводяной смеси.
3.15 прямое измерение (прямой метод измерений): Измерение, при котором искомое значение величины получают непосредственно от средства измерений.
3.16 растворенный попутный нефтяной газ (растворенный газ): Часть попутного нефтяного газа, не выделившаяся в свободное состояние и растворенная в нефти.
3.17 свободный попутный нефтяной газ (свободный газ): Часть попутного нефтяного газа, выделившаяся из нефтегазоводяной смеси в процессе ее добычи, транспортирования, подготовки и находящаяся в свободном состоянии.
3.18 система измерительная (измерений) количества и параметров нефтегазоводяной смеси: Совокупность функционально объединенных средств измерений, систем обработки информации и технологического оборудования, предназначенная:
- для измерений массы брутто нефти;
- косвенных измерений массы нетто нефти;
- измерений параметров измеряемой среды;
- отображения (индикации) и регистрации результатов измерений.
3.19 смесь нефтегазоводяная: Смесь, извлеченная из недр, содержащая углеводороды широкого физико-химического состава, свободный и растворенный попутные нефтяные газы, воду, минеральные соли, механические примеси и другие химические соединения.
3.20 стандартные условия: Условия, соответствующие температуре, равной 20 °C, и избыточному давлению, равному 0.
4 Сокращения
В настоящем стандарте использованы следующие сокращения:
ИЛ - измерительная линия;
ИУ - измерительная установка;
МИ - методика (метод) измерений;
МФР - многофазный расходомер;
СИ - средство измерений;
СИКНС - система измерений количества и параметров нефтегазоводяной смеси.
5 Общие положения
5.1 Измерение массы брутто нефти проводят с использованием СИ (СИКНС, ИУ, многофазных расходомеров) утвержденного типа по аттестованной в установленном порядке МИ (при необходимости).
5.1.1 При применении МФР необходимо проводить их предварительную калибровку по свойствам измеряемой среды.
5.1.2 Выполнять измерение требующихся для калибровки МФР параметров измеряемой среды (например, компонентного состава газа, плотностей нефти и воды в составе нефтегазоводяной смеси) следует в соответствии с действующими НД.
5.2 Измерение массы нетто нефти в составе нефтегазоводяной смеси проводят по отдельным скважинам и лицензионным участкам по МИ, аттестованным и утвержденным в порядке, установленном ГОСТ Р 8.563.
5.3 При разработке и аттестации МИ необходимо учитывать факторы, вносящие дополнительные погрешности измерений, такие как:
а) влияние свободного попутного нефтяного газа на погрешность измерений массы брутто нефти в жидкостной ИЛ;
б) влияние выноса жидкой фазы в газовую ИЛ;
в) влияние частоты и представительности отбора проб при использовании пробоотборников;
