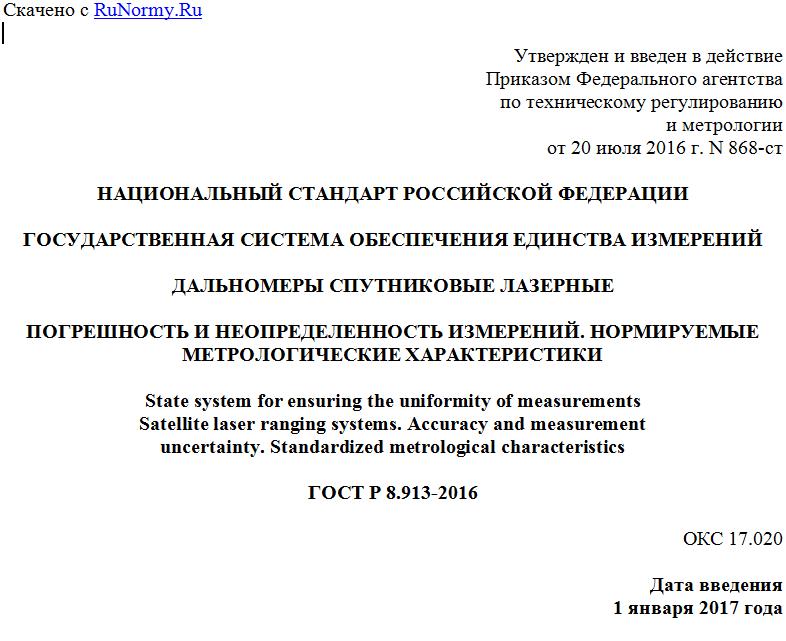

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 20 июля 2016 г. N 868-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ
ДАЛЬНОМЕРЫ СПУТНИКОВЫЕ ЛАЗЕРНЫЕ
ПОГРЕШНОСТЬ И НЕОПРЕДЕЛЕННОСТЬ ИЗМЕРЕНИЙ. НОРМИРУЕМЫЕ
МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
State system for ensuring the uniformity of measurements
Satellite laser ranging systems. Accuracy and measurement
uncertainty. Standardized metrological characteristics
ГОСТ Р 8.913-2016
ОКС 17.020
Дата введения
1 января 2017 года
Предисловие
1 РАЗРАБОТАН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений" (ФГУП "ВНИИФТРИ") Федерального агентства по техническому регулированию и метрологии
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 206 "Эталоны и поверочные схемы", подкомитетом ПК 12 "Эталоны и поверочные схемы в области измерений времени и частоты"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 20 июля 2016 г. N 868-ст
4 ВВЕДЕН ВПЕРВЫЕ
5 ПЕРЕИЗДАНИЕ. Март 2019 г.
Правила применения настоящего стандарта установлены в статье 26 Федерального закона от 29 июня 2015 г. N 162-ФЗ "О стандартизации в Российской Федерации". Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
Введение
Настоящий стандарт разработан в целях распространения на спутниковые лазерные дальномеры положений законодательной метрологии, элементов теории шкал измерений в сочетании с традиционными понятиями, относящимися к измерениям длины, частоты и времени.
Настоящий стандарт распространяется на спутниковые лазерные дальномеры, работающие по космическим аппаратам, оснащенным лазерными ретрорефлекторами.
Настоящий стандарт содержит основные положения, относящиеся к спутниковым лазерным дальномерам, погрешностям и неопределенностям измерений и нормируемым метрологическим характеристикам.
Объектом стандартизации являются погрешности и неопределенности измерений длины спутниковыми лазерными дальномерами системы лазерной дальнометрии.
В этой области действуют следующие межгосударственные стандарты:
- ГОСТ 8.129-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений времени и частоты;
- ГОСТ 8.567-2014 Государственная система обеспечения единства измерений. Измерения времени и частоты. Термины и определения;
национальные стандарты:
- ГОСТ Р 8.699-2010 Государственная система обеспечения единства измерений. Величины, единицы, шкалы измерений, используемые в глобальной навигационной спутниковой системе;
- ГОСТ Р 8.739-2011 Государственная система обеспечения единства измерений. Эталоны для координатно-временных измерений. Основные положения. Способы выражения погрешностей;
- ГОСТ Р 8.750-2011 Государственная система обеспечения единства измерений. Государственная поверочная схема для координатно-временных средств измерений.
1 Область применения
Настоящий стандарт устанавливает основные положения, необходимые для обеспечения единства измерений в области координатно-временных измерений, выполняемых, в том числе, с использованием спутниковых лазерных дальномеров.
Настоящий стандарт устанавливает основные положения, относящиеся к погрешности и неопределенности измерений длины спутниковыми лазерными дальномерами и нормированию их метрологических характеристик.
Единство измерений и метрологическая прослеживаемость передачи единиц длины, времени, частоты и национальной шкалы времени UTC(SU) от Государственного первичного эталона Российской Федерации в Российской Федерации обеспечиваются калибровкой (поверкой) в соответствии с "цепью метрологической прослеживаемости", основанной на иерархии эталонов единиц времени и частоты, а также соответствующих государственных и локальных поверочных схем.
Используемые в настоящем стандарте наименования единиц измерений и их обозначения соответствуют принятым Международной системой единиц (СИ) [1], [2] и допущены к применению [3]. Наименования шкал измерений, используемых в навигационных спутниковых технологиях, установлены в ГОСТ Р 8.699.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 8.009 Государственная система обеспечения единства измерений. Нормируемые метрологические характеристики средств измерений
ГОСТ 8.567 Государственная система обеспечения единства измерений. Измерения времени и частоты. Термины и определения
ГОСТ Р 8.596 Государственная система обеспечения единства измерений. Метрологическое обеспечение измерительных систем. Основные положения
ГОСТ Р 8.699 Государственная система обеспечения единства измерений. Величины, единицы, шкалы измерений, используемые в глобальной навигационной спутниковой системе
ГОСТ Р 8.739 Государственная система обеспечения единства измерений. Эталоны для координатно-временных измерений. Основные положения. Способы выражения погрешностей
ГОСТ Р 51841 (МЭК 61131-2-92) Программируемые контроллеры. Общие технические требования и методы испытаний
ГОСТ 34100.1/ISO/IEC Guide 98-1:2009 Неопределенность измерения. Часть 1. Введение в руководства по неопределенности измерения
ГОСТ 34100.3/ISO/IEC Guide 98-3:2008 Неопределенность измерения. Часть 3. Руководство по выражению неопределенности измерения
ГОСТ 34100.3.1/ISO/IEC Guide 98-3/Suppl 1:2008 Неопределенность измерения. Часть 3. Руководство по выражению неопределенности измерения. Дополнение 1. Трансформирование распределений с использованием метода Монте-Карло
ГОСТ 34100.3.2/ISO/IEC Guide 98-3/Suppl 2:2011 Неопределенность измерения. Часть 3. Руководство по выражению неопределенности измерения. Дополнение 2. Обобщение на случай произвольного числа выходных величин
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты" за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Термины, определения и сокращения
3.1 В настоящем стандарте применены термины по ГОСТ Р 8.596, ГОСТ 8.567, [4], [5], [6].
3.2 В настоящем стандарте применены следующие сокращения:
UTC(SU) - национальная шкала координированного времени Российской Федерации;
ГЭВЧ - Государственный первичный эталон единиц времени, частоты и национальной шкалы времени Российской Федерации;
ИС - измерительные системы;
МИ - методические указания по межгосударственной аттестации;
НМХ - нормируемые метрологические характеристики;
ПВЗ - параметры вращения Земли;
РМГ - рекомендации по межгосударственной стандартизации;
СИ - международная система единиц;
СИ - средство измерений;
СКО - среднее квадратическое отклонение;
ШВ - шкала времени.
4 Спутниковые лазерные дальномеры как средства измерений
4.1 Общие положения
Спутниковые лазерные дальномеры (далее - СЛД) как средства измерительной техники классифицируют по составу и структуре как измерительные системы (далее - ИС): совокупность измерительных, связующих, вычислительных компонентов, образующих измерительные каналы, и вспомогательных устройств (компонентов измерительной системы), функционирующих как единое целое, предназначенная:
- для получения результатов измерений с помощью измерительных преобразований множества изменяющихся во времени и распределенных в пространстве величин, характеризующих этот результат измерений;
- машинной обработки результатов измерений;
- регистрации и индикации результатов измерений и результатов их машинной обработки.
Основные положения по метрологическому обеспечению СЛД на этапах их жизненного цикла: разработки (проектирования), производства (изготовления, монтажа и наладки на объекте эксплуатации), эксплуатации - установлены в ГОСТ Р 8.596.
Спутниковые лазерные дальномеры обладают основными признаками средств измерений и являются их разновидностью. Спутниковые лазерные дальномеры имеют измерительные каналы: конструктивно или функционально выделяемые части, выполняющие законченную функцию от восприятия измеряемой величины до получения результата ее измерений, выражаемого числом или соответствующим ему кодом. Измерительные каналы СЛД могут быть простыми и сложными. В простом измерительном канале реализуется прямой метод измерений путем последовательных измерительных преобразований. Сложный измерительный канал в первичной части представляет собой совокупность нескольких простых измерительных каналов, сигналы с выхода которых используются для получения результата косвенных, совокупных или совместных измерений или для получения пропорционального ему сигнала во вторичной части сложного измерительного канала СЛД.
Спутниковые лазерные дальномеры содержат следующие измерительные каналы:
