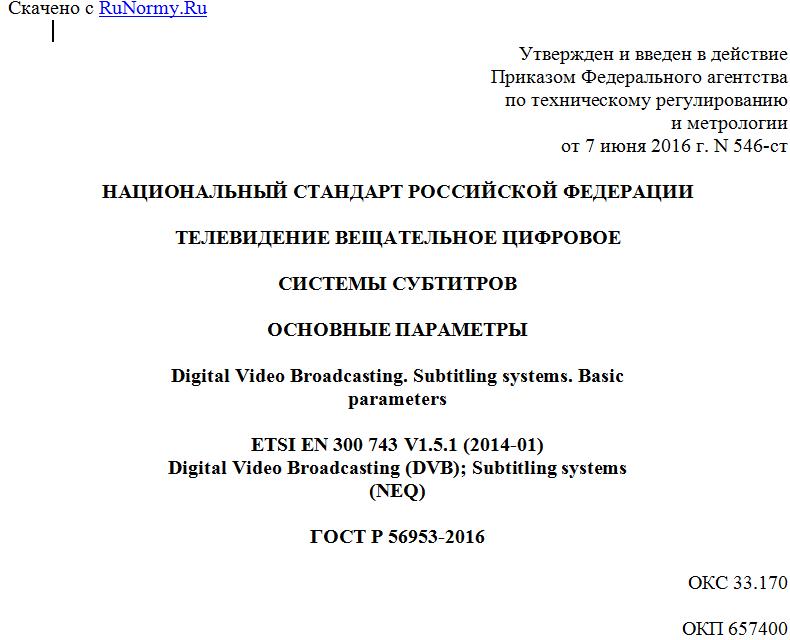

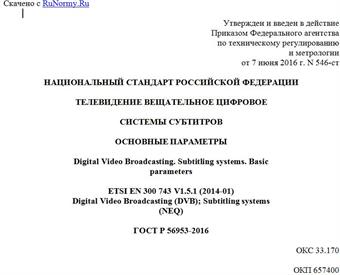

Утвержден и введен в действие
Приказом Федерального агентства
по техническому регулированию
и метрологии
от 7 июня 2016 г. N 546-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ТЕЛЕВИДЕНИЕ ВЕЩАТЕЛЬНОЕ ЦИФРОВОЕ
СИСТЕМЫ СУБТИТРОВ
ОСНОВНЫЕ ПАРАМЕТРЫ
Digital Video Broadcasting. Subtitling systems. Basic
parameters
ETSI EN 300 743 V1.5.1 (2014-01)
Digital Video Broadcasting (DVB); Subtitling systems
(NEQ)
ГОСТ Р 56953-2016
ОКС 33.170
ОКП 657400
Дата введения
1 июня 2017 года
Предисловие
1 РАЗРАБОТАН Автономной некоммерческой организацией "Научно-технический центр информатики" (АНО "НТЦИ")
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 480 "Связь"
3 УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Приказом Федерального агентства по техническому регулированию и метрологии от 7 июня 2016 г. N 546-ст
4 Настоящий стандарт разработан с учетом основных нормативных положений стандарта Европейского института по стандартизации в области телекоммуникаций (ETSI) ЕТСИ ЕН 300 743 V1.5.1 (2014-01) "Телевидение вещательное цифровое. Системы субтитров" [ETSI EN 300 743 V1.5.1 (2014-01) "Digital Video Broadcasting (DVB); Subtitling systems", NEQ]
5 ВВЕДЕН ВПЕРВЫЕ
Правила применения настоящего стандарта установлены в ГОСТ Р 1.0-2012 (раздел 8). Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе "Национальные стандарты", а официальный текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ближайшем выпуске ежемесячного информационного указателя "Национальные стандарты". Соответствующая информация, уведомления и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт определяет систему кодирования субтитров, логотипов и иных графических элементов для их передачи в транспортных потоках DVB. Данная система использует таблицы преобразования цветовой палитры (ТПЦП) для определения цветов графических элементов. Транспортировка кодированных графических элементов основана на системе MPEG-2.
Требования настоящего стандарта следует учитывать при разработке, изготовлении и эксплуатации оборудования DVB.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 52210-2004 Телевидение вещательное цифровое. Термины и определения
ГОСТ Р 52591-2006 Система передачи данных пользователя в цифровом телевизионном формате. Основные параметры
ГОСТ Р 54994-2012 Телевидение вещательное цифровое. Передача служб DVB по сетям с IP протоколами. Общие технические требования
Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю "Национальные стандарты, который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя "Национальные стандарты за текущий год. Если заменен ссылочный стандарт, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого стандарта с учетом всех внесенных в данную версию изменений. Если заменен ссылочный стандарт, на который дана датированная ссылка, то рекомендуется использовать версию этого стандарта с указанным выше годом утверждения (принятия). Если после утверждения настоящего стандарта в ссылочный стандарт, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку.
3 Термины, определения и сокращения
3.1 Термины и определения
В настоящем стандарте применены термины по ГОСТ Р 52210, ГОСТ Р 52591, ГОСТ Р 54994, а также следующие термины с соответствующими определениями:
3.1.1 объект (object): Графическая единица, которая может быть размещена в регионе (изображение символа, логотип, таблица и т.п.).
3.1.2 регион (region): Прямоугольная область внутри страницы, на которой располагаются объекты.
3.1.3 страница (page): Набор субтитров из службы субтитров в течение определенного периода времени.
3.1.4 таблица преобразования цветовой палитры; ТПЦП (Colour Look-Up Table; CLUT): Справочная таблица, применяемая в каждом регионе для преобразования псевдоцвета объектов в правильные цвета для отображения.
3.1.5 служба субтитров (subtitle service): Служба, предоставляющая в программу субтитры определенного назначения (на определенном языке, для слабослышащих).
3.2 Сокращения
В настоящем стандарте применены следующие сокращения:
bslbf - строка битов, левый бит первый (bit string, left bit first);
DVB - цифровое телерадиовещание (Digital Video Broadcasting);
EIT - таблица информации о событиях (Event Information Table);
ETSI - Европейский институт по стандартизации в области телекоммуникаций (European Telecommunications Standards Institute);
HDTV - телевидение высокой четкости (High Definition TeleVision);
IPTV - телевещание по протоколу Интернет (Internet Protocol TeleVision);
MPEG - экспертная группа по движущемуся изображению; стандарт сжатия видео- и аудиоданных (Moving Picture Experts Group);
PCR - опорное время программы (Program Clock Reference);
PES - пакетизированный элементарный поток (Packetized Elementary Stream);
PID - идентификатор пакета (Packet Identifier);
PMT - таблица структуры программы (Program Map Table);
SI - информация об услугах (Service Information);
PTS - временная отметка предоставления пакета (Presentation Time Stamp);
SD - стандартное разрешение (Standard Definition);
SDT - таблица описания услуги (Service Description Table);
tcimsbf - целое в дополнительном коде, старший значащий бит первый (two's complement integer, msb (sign) bit first);
TS - транспортный поток (Transport Stream);
uimsbf - целое без знака, старший значащий бит первый (unsigned integer, most significant bit first).
4 Введение в систему субтитров DVB
4.1 Общие положения
Система субтитров DVB, определенная в настоящем стандарте, предоставляет синтаксис декодирования потоков субтитров. Поток субтитров переносит одну или несколько служб субтитров; каждая служба содержит текстовую и/или графическую информацию, необходимую для передачи субтитров или символов для определенных целей. Отдельные услуги субтитров могут быть использованы, например, для передачи субтитров на нескольких языках.
Каждая служба субтитров отображает информацию в последовательности так называемых страниц, которые накладываются на связанные видеоизображения. Страница субтитров содержит один или несколько регионов, каждый регион представляет собой прямоугольную область с определенным набором атрибутов. Эти атрибуты включают в себя идентификатор региона, горизонтальный и вертикальный размер, глубину пикселя и фоновый цвет. Регион используется в качестве фоновой структуры, в которой размещены графические объекты. Объект может представлять собой символ, слово, строку текста или целое предложение; он также может быть логотипом или значком.
Использование и расположение объектов в пределах региона определяется сегментом композиции региона.
Использование и расположение регионов внутри страницы определяется сегментом композиции страницы, в котором находится список отображаемых регионов, каждый со своим собственным пространственным положением. Нет необходимости менять композицию страницы, когда объекты региона добавляются или удаляются. Более того, регионы могут быть объявлены, но не использованы. Например, один регион может быть использован для отображения нескольких фрагментов субтитров, как показано на рисунке 1. Сначала текст "Пойдем? отображается в регионе, затем этот текст будет удален, и новый текст "Сказала муха на зеркале будет отображен. Можно использовать более одного региона в одно и то же время. Например, один регион может быть использован для отображения субтитров внизу экрана, в то время как другой регион может быть использован для отображения логотипа в другом месте на экране.
Рисунок 1 - Пример размещения регионов на странице
Поток субтитров DVB переносится в пакетах PES, и время их представления определяется PTS из заголовка PES. После приема и декодирования данных субтитров для страницы (таких как композиция страницы, композиция региона, объекты, которые будут использоваться и другие соответствующие данные) содержимое страницы отображается в момент времени согласно соответствующему PTS. Когда объекты должны быть добавлены, декодер получает обновления для композиции региона, данные для новых объектов и показывает обновленную страницу в срок, указанный в новом PTS. Для обновления страницы нужна только информация о различиях. Для улучшения произвольного доступа к субтитрам DVB также возможно полное обновление страницы. Для полного обновления страницы нужны все данные субтитров. Каждое частичное или полное обновление страницы создает новый экземпляр страницы. Страница перестает существовать после тайм-аута страницы или после определения новой страницы.
Для обеспечения эффективного использования памяти дисплея в декодере система субтитров DVB использует графику, основанную на регионах, с индексированием цветов пикселей. Поддерживаемые глубины пикселя 2, 4 и 8 битов позволяют определить до 4, 16 или 256 соответственно различных кодов пикселей для использования в каждом регионе. Каждый регион связан с одной таблицей семейства ТПЦП, определяющей цвет и прозрачность для каждого кода пикселя. В большинстве случаев одной ТПЦП достаточно для правильной передачи цветов всех объектов в регионе, но если этого недостаточно, объекты могут быть разделены по горизонтали на более мелкие по смежным разделенным вертикально регионам со своей ТПЦП для каждого.
Использование ТПЦП позволяет создавать динамичные цветовые схемы. Цвета, соответствующие объектам в регионе, могут быть переопределены в любое удобное время, например, в случае с ТПЦП из четырех записей из черно-серо-белой схемы в сине-серо-желтую схему. Кроме того, графический блок может быть
