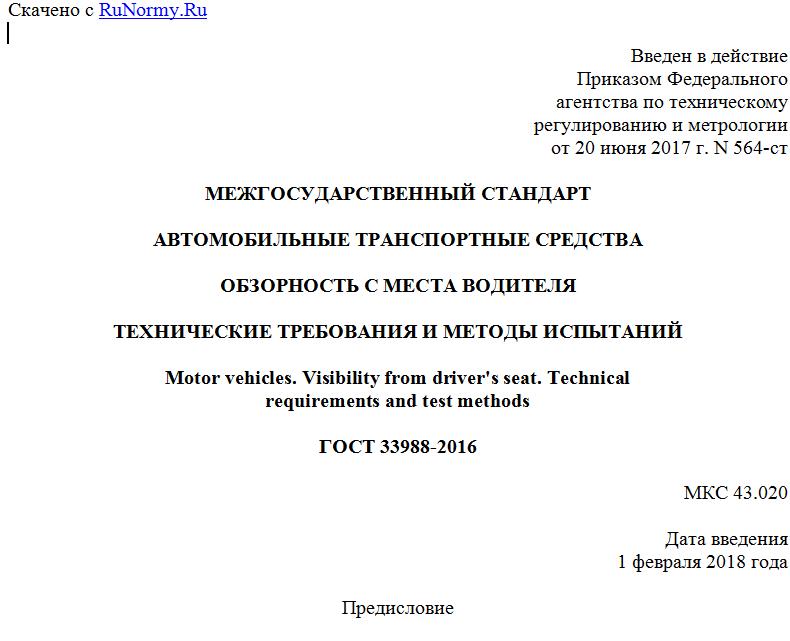

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 20 июня 2017 г. N 564-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
АВТОМОБИЛЬНЫЕ ТРАНСПОРТНЫЕ СРЕДСТВА
ОБЗОРНОСТЬ С МЕСТА ВОДИТЕЛЯ
ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ И МЕТОДЫ ИСПЫТАНИЙ
Motor vehicles. Visibility from driver's seat. Technical
requirements and test methods
ГОСТ 33988-2016
МКС 43.020
Дата введения
1 февраля 2018 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 РАЗРАБОТАН Федеральным государственным унитарным предприятием "Центральный ордена Трудового Красного Знамени научно-исследовательский автомобильный и автомоторный институт "НАМИ" (ФГУП "НАМИ")
2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 56 "Дорожный транспорт"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 22 ноября 2016 г. N 93-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Беларусь BY Госстандарт Республики Беларусь
Грузия GE Грузстандарт
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узстандарт
Украина UA Минэкономразвития Украины
4 Приказом Федерального агентства по техническому регулированию и метрологии от 20 июня 2017 г. N 564-ст межгосударственный стандарт ГОСТ 33988-2016 введен в действие в качестве национального стандарта Российской Федерации с 1 февраля 2018 г.
5 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1. Область применения
Настоящий стандарт распространяется на автомобильные транспортные средства (далее - ТС) категорий M и N, в том числе на троллейбусы, в соответствии со Сводной резолюцией [1] [кроме транспортных средств специального назначения с надстройками (крановые установки, экскаваторы и т.п.), конструктивные элементы которых будут находиться в полях обзора Б и П] и устанавливает технические требования в отношении передней обзорности с места водителя, а также методы испытаний.
2. Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
2.1 бинокулярный обзор: Обзор, получаемый в результате наложения полей, видимых левым и правым глазом одновременно.
2.2 боковые разделительные стойки переднего окна: Конструктивные элементы, дополнительно используемые для крепления стекол при составном ветровом стекле.
2.3 зона очистки переднего окна: Зона на наружной поверхности стекла, очищаемая щетками стеклоочистителя.
2.4 исходные точки отсчета: Физические точки (отверстия, плоскости, метки и углубления) на кузове ТС, указанные предприятием-изготовителем.
2.5 капотная компоновка ТС: Конструкция кузова (кабины), в которой более 2/3 длины двигателя находится перед наиболее удаленной точкой основания ветрового стекла по ходу движения ТС и при которой в передней его части имеется ярко выраженный отсек для двигателя или багажный отсек.
2.6 полукапотная компоновка ТС: Конструкция кузова (кабины), в которой наиболее удаленная точка основания ветрового стекла по ходу движения ТС находится над двигателем.
2.7 вагонная компоновка ТС и компоновка ТС с кабиной над двигателем: Конструкция кузова (кабины), в которой весь двигатель находится за наиболее удаленной точкой основания ветрового стекла по ходу движения ТС.
2.8 конструктивный угол наклона туловища: Угол, измеряемый между вертикальной линией, проходящей через точку R, и линией туловища в положении, соответствующем конструктивному положению спинки сиденья, указанному предприятием-изготовителем ТС.
2.9 непросматриваемые зоны: Невидимые зоны, создаваемые непрозрачными элементами конструкции кабины (кузова), внутренним или наружным оборудованием и т.д.
2.10 непросматриваемые зоны, создаваемые стойками переднего окна: Невидимые зоны, создаваемые стойками переднего окна с учетом бинокулярности обзора.
2.11 нормативные зоны А и Б переднего окна: Условные зоны на наружной поверхности прозрачной части ветрового стекла ТС.
Примечание - Размеры нормативных зон А и Б установлены настоящим стандартом и в соответствии с Правилами [2]. Нормативная зона А расположена внутри нормативной зоны Б непосредственно перед водителем.
2.12 нормативное поле обзора П: Условное поле передней обзорности в 180°-ном секторе, расположенное между горизонтальной плоскостью, являющейся верхней границей поля и проходящей на уровне глаз водителя, и тремя другими плоскостями, составляющими в совокупности нижнюю границу поля.
Примечание - Взаимное расположение указанных плоскостей в пространстве установлено настоящим стандартом.
2.13 обзорность: Конструктивное свойство ТС, характеризующее объективную возможность и условия восприятия водителем визуальной информации, необходимой для безопасного и эффективного управления ТС.
2.14 передняя обзорность: Обзорность через переднее и боковые окна кабины, ограниченная полем зрения водителя, равным 180°, в горизонтальной плоскости при направлении линии взора с места водителя параллельно средней продольной плоскости ТС.
Примечание - Характеризуется размерами и расположением нормативных зон А и Б переднего окна, степенью очистки нормативных зон А и Б, нормативным полем обзора П, непросматриваемыми зонами в нормативном поле обзора П, а также непросматриваемыми зонами, создаваемыми стойками переднего окна.
2.15 продольная регулировка сиденья водителя: Величина перемещения сиденья, измеренная по горизонтали между крайним задним и крайним передним фиксированными положениями.
2.16 продольная регулировка сиденья водителя для нормального управления или использования: Регулировка по горизонтали без перемещения, предусмотренного для целей иных, чем нормальное управление или использование, заданная предприятием-изготовителем.
2.17 прозрачная часть переднего и боковых окон: Часть стекла переднего и боковых окон, свободная от непрозрачных элементов конструкции, имеющая светопропускание согласно Правилам [2].
2.18 разделительные стойки боковых окон: Конструктивные элементы, дополнительно используемые для крепления стекол при составном боковом стекле.
2.19 средняя и боковые стойки переднего окна: Опоры крыши кабины с примыкающими непрозрачными элементами дверей и уплотнителей или со сплошной непрозрачной полосой по краям вклеиваемых стекол.
Примечание - При этом средняя стойка может не являться опорой крыши кабины. Иные непрозрачные элементы конструкции, примыкающие к опорам крыши кабины и приводящие к увеличению их общей ширины, рассматриваются как самостоятельные элементы конструкции.
2.20 степень очистки нормативной зоны: Отношение площади поверхности нормативной зоны, очищаемой щетками стеклоочистителей, к общей площади поверхности соответствующей нормативной зоны, выраженное в процентах.
2.21 точки E: Характеристические точки, имитирующие положение левого и правого глаза при повороте головы сидящего водителя относительно точки P в направлении соответствующей боковой стойки.
2.22 точки P: Характеристические точки пересечения оси поворота головы сидящего водителя в направлении к объекту наблюдения с горизонтальной плоскостью, расположенной на высоте глаз, принятые для определения углов непросматриваемых зон, образуемых стойками переднего окна.
Примечание - При этом имеется в виду, что сидящий водитель поворачивает голову вокруг вертикальной оси. Координаты точек P через угол наклона туловища сидящего водителя и продольную регулировку сиденья для нормального управления или использования зависимы от координат точки R.
2.23 точка R, или контрольная точка сиденья: Условная точка, указываемая предприятием-изготовителем для сиденья водителя и устанавливаемая относительно трехмерной системы координат.
2.24 точки V: Характеристические точки положения глаз водителя, принятые для определения границ нормативных зон А и Б переднего окна и нормативного поля обзора П ТС.
Примечание - Координаты точек V определяют относительно координаты точки R в соответствии с углом наклона туловища.
2.25 тип транспортного средства (в отношении передней обзорности): ТС, не имеющие между собой существенных конструктивных различий в отношении характеристик, определяющих показатели передней обзорности с места водителя:
- координат точки R, угла наклона туловища водителя и величины продольной регулировки сиденья;
- размеров переднего и боковых окон и их взаимного расположения относительно точки R;
- системы стеклоочистки переднего окна;
- конструкции и размеров боковых и средней стоек;
- компоновки и ширины ТС.
2.26 снаряженная масса ТС: Определенная изготовителем масса комплектного транспортного средства с водителем без нагрузки.
Примечание - Масса включает не менее 90% топлива.
2.27 полная масса ТС: Технически допустимая максимальная масса, указанная изготовителем, который устанавливает распределение этой массы по осям.
3. Технические требования
