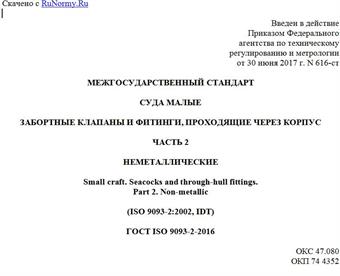

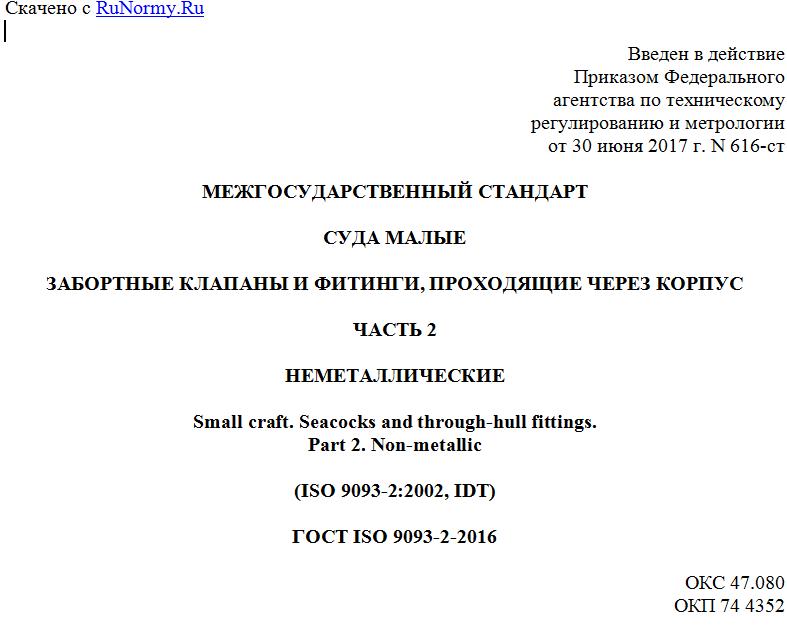

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии
от 30 июня 2017 г. N 616-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
СУДА МАЛЫЕ
ЗАБОРТНЫЕ КЛАПАНЫ И ФИТИНГИ, ПРОХОДЯЩИЕ ЧЕРЕЗ КОРПУС
ЧАСТЬ 2
НЕМЕТАЛЛИЧЕСКИЕ
Small craft. Seacocks and through-hull fittings.
Part 2. Non-metallic
(ISO 9093-2:2002, IDT)
ГОСТ ISO 9093-2-2016
ОКС 47.080
ОКП 74 4352
Дата введения
1 сентября 2017 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-2015 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены"
Сведения о стандарте
1 ПОДГОТОВЛЕН Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт стандартизации и сертификации в машиностроении" (ВНИИНМАШ) на основе перевода на русский язык англоязычной версии указанного в пункте 5 международного стандарта, который выполнен ООО "Техречсервис"
2 ВНЕСЕН Техническим комитетом по стандартизации ТК 032 "Внутренний водный транспорт"
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации по переписке (протокол от 22 ноября 2016 г. N 93-П)
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Армения AM Минэкономики Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
4 Приказом Федерального агентства по техническому регулированию и метрологии от 30 июня 2017 г. N 616-ст межгосударственный стандарт ГОСТ ISO 9093-2-2016 введен в действие в качестве национального стандарта Российской Федерации с 1 сентября 2017 г.
5 Настоящий стандарт идентичен международному стандарту ISO 9093-2:2002 "Суда малые. Забортные клапаны и фитинги, проходящие через корпус. Часть 2. Неметаллические" (ISO 9093-2:2002 ("Small craft - Seacocks and through-hull fittings - Part 2: Non-metallic", IDT).
При применении настоящего стандарта рекомендуется использовать вместо ссылочных международных стандартов соответствующие им национальные стандарты Российской Федерации, сведения о которых приведены в дополнительном приложении ДА
6 ВВЕДЕН ВПЕРВЫЕ
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе "Национальные стандарты", а текст изменений и поправок - в ежемесячном информационном указателе "Национальные стандарты". В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе "Национальные стандарты". Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1 Область применения
Настоящий стандарт устанавливает требования к изготовлению и монтажу неметаллических фитингов, проходящих через корпус, и/или устройств, включающих в себя фитинги, проходящие через корпус, забортные клапаны, шланговые фитинги и/или пробки отливных отверстий и элементов, присоединенных к ним, используемых в малых судах с длиной корпуса до 24 м.
Требования настоящего стандарта не распространяются на проходящие через корпус фитинги выхлопных труб двигателей и элементы такелажа парусного судна.
2 Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты. Для недатированных ссылок применяют последнее издание ссылочного стандарта (включая все изменения к нему), для датированных - только указанное издание.
ISO 7-1:1994, Pipe threads where pressure-tight joints are made on the threads - Part 1: Dimensions, tolerances and designation (Резьбы трубные, обеспечивающие герметичность соединения. Часть 1. Размеры, допуски и обозначение)
ISO 178:2001, Plastics - Determination of flexural properties (ИСО 178 Пластмассы. Определение свойств при изгибе)
ISO 180:2000, Plastics - Determination of Izod impact strength (Пластмассы. Определение ударной прочности по Изоду)
ISO 228-1:2000, Pipe threads where pressure-tight joints are not made on the threads - Part 1: Dimensions, tolerances and designation (Резьбы трубные, не обеспечивающие герметичность соединения. Часть 1. Размеры, допуски и обозначения)
ISO 527 (all parts), Plastics - Determination of tensile properties
Пластмассы. Определение механических свойств при растяжении (все части ИСО 527)
ISO 8666:2002, Small craft - Principal data (ГОСТ Р ИСО 8666-2012 Суда малые. Основные данные)
3 Термины и определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1 фитинг, проходящий через корпус (through-hull fitting): Фитинг, предназначенный для обеспечения прохождения жидкостей, включая суспензии, или газов через корпус судна.
3.2 забортный клапан (seacock): Запорный элемент, предназначенный для предотвращения попадания воды, обычно устанавливаемый на корпусе судна или фитинге, проходящем через корпус.
3.3 шланговый фитинг (hose fitting): Элемент, используемый для присоединения фитинга, проходящего через корпус, или забортного клапана к шлангу.
3.4 сливная пробка (drain plug): Съемное запорное устройство, включающее забортный клапан и связанный с ним фитинг, проходящий через корпус.
3.5 легко доступный (readily accessible): Допускающий использование, осмотр или обслуживание без демонтажа какой-либо части конструкции судна, или применение каких-либо инструментов, или демонтаж какого-либо съемного оборудования, размещенного в местах, предназначенных для хранения съемного оборудования, таких как шкафчики, ящики или полки.
3.6 ватерлиния крена (heeled waterline): Уровень воды на корпусе полностью оборудованного судна с максимальной нагрузкой согласно ISO 8666 при крене корпуса:
- 7° для моторных лодок и многокорпусных судов;
- 30° либо уровень линии борта на миделе судна при меньших углах крена для парусных шлюпок и парусных судов с мотором.
4 Требования к материалу
4.1 Общая информация
Материал, используемый для фитинга, не должен иметь каких-либо видимых дефектов, которые будут снижать герметичность, прочность или работоспособность.
Примечание - В стандарте термин "фитинг" означает любой фитинг, проходящий через корпус, забортный клапан, шланговый фитинг или отливную пробку.
4.2 Комбинации материалов
Выбор материалов или их комбинации должен быть сделан с учетом возможности их набухания и/или заклинивания. Материалы в контакте друг с другом не должны препятствовать тому, чтобы устройство и/или система работали в соответствии с предназначением.
4.3 Устойчивость к износу
Используемые материалы должны быть устойчивыми или защищены от износа с учетом воздействия окружающей среды и различных изменяющихся потоков, проходящих через фитинг (например, свежая, соленая или жесткая вода с примесями; сточные воды от туалетных систем, трюмная вода, загрязненная нефтью и/или топливными продуктами и чистящими веществами).
4.4 Защита от ультрафиолетового излучения и окисления
Материалы, используемые для изготовления фитингов, проходящих через корпус, должны быть стойкими к ультрафиолетовому излучению.
Все детали должны быть стойкими к окислению.
4.5 Механические свойства
Материалы для фитингов должны иметь следующие минимальные физические свойства при комнатной температуре в сухом состоянии:
- предел прочности на растяжение - 60 МПа (ISO 527);
- модуль упругости при изгибе - 2700 МПа (ISO 178);
- ударная вязкость - 9 кДж/м2 (ISO 180/A).
Примечание - Механические свойства относятся к материалам в неустановившихся условиях.
4.6 Диапазон рабочих температур
4.6.1 Общие эксплуатационные требования
