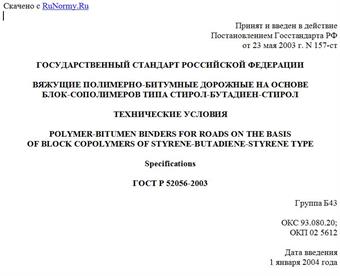

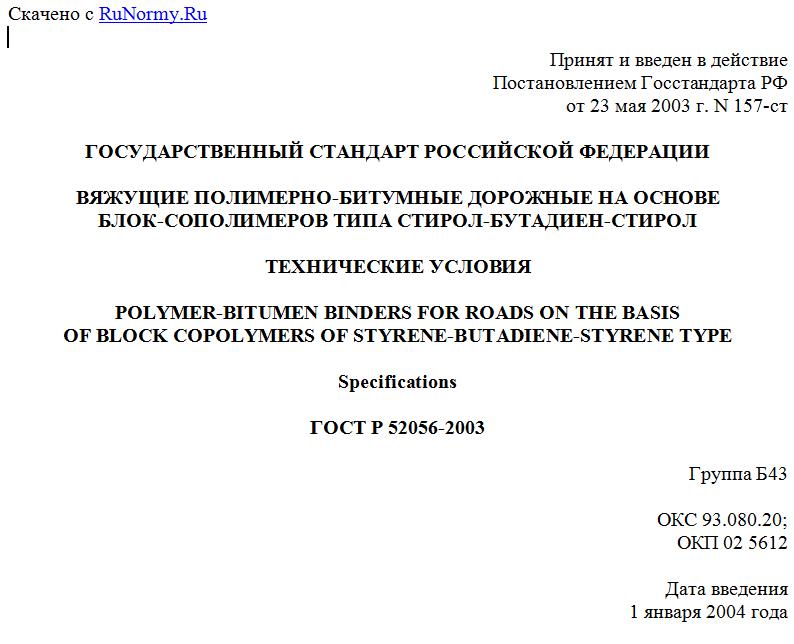

Принят и введен в действие
Постановлением Госстандарта РФ
от 23 мая 2003 г. N 157-ст
ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ВЯЖУЩИЕ ПОЛИМЕРНО-БИТУМНЫЕ ДОРОЖНЫЕ НА ОСНОВЕ
БЛОК-СОПОЛИМЕРОВ ТИПА СТИРОЛ-БУТАДИЕН-СТИРОЛ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
POLYMER-BITUMEN BINDERS FOR ROADS ON THE BASIS
OF BLOCK COPOLYMERS OF STYRENE-BUTADIENE-STYRENE TYPE
Specifications
ГОСТ Р 52056-2003
Группа Б43
ОКС 93.080.20;
ОКП 02 5612
Дата введения
1 января 2004 года
Предисловие
1. Разработан Федеральным государственным унитарным предприятием "Государственный дорожный научно-исследовательский институт" (ФГУП "Союздорнии").
Внесен Научно-техническим управлением Госстандарта России, Государственной службой дорожного хозяйства Министерства транспорта Российской Федерации, ТК 418 "Дорожное хозяйство".
2. Принят и введен в действие Постановлением Госстандарта России от 23 мая 2003 г. N 157-ст.
3. Введен впервые.
1. Область применения
Настоящий стандарт распространяется на дорожные полимерно-битумные вяжущие материалы на основе вязких дорожных нефтяных битумов и блок-сополимеров типа стирол-бутадиен-стирол (СБС), предназначенные для применения при строительстве, реконструкции и ремонте дорог, мостов и аэродромов.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 12.0.004-90. Система стандартов безопасности труда. Организация обучения безопасности труда. Общие положения
ГОСТ 12.1.004-91. Система стандартов безопасности труда. Пожарная безопасность. Общие требования
ГОСТ 12.1.007-76. Система стандартов безопасности труда. Вредные вещества. Классификация и общие требования безопасности
ГОСТ 12.1.044-89 (ИСО 4589-84). Система стандартов безопасности труда. Пожаровзрывоопасность веществ и материалов. Номенклатура показателей и методы их определения
ГОСТ 12.3.002-75. Система стандартов безопасности труда. Процессы производственные. Общие требования безопасности
ГОСТ 12.4.011-89. Система стандартов безопасности труда. Средства защиты работающих. Общие требования и классификация
ГОСТ 12.4.021-75. Система стандартов безопасности труда. Системы вентиляционные. Общие требования
ГОСТ 17.2.3.02-78. Охрана природы. Атмосфера. Правила установления допустимых выбросов вредных веществ промышленными предприятиями
ГОСТ 427-75. Линейки измерительные металлические. Технические условия
ГОСТ 1510-84. Нефть и нефтепродукты. Маркировка, упаковка, транспортирование и хранение
ГОСТ 2517-85. Нефть и нефтепродукты. Методы отбора проб
ГОСТ 4333-87. Нефтепродукты. Методы определения температур вспышки и воспламенения в открытом тигле
ГОСТ 11501-78. Битумы нефтяные. Метод определения глубины проникания иглы
ГОСТ 11505-75. Битумы нефтяные. Метод определения растяжимости
ГОСТ 11506-73. Битумы нефтяные. Метод определения температуры размягчения по кольцу и шару
ГОСТ 11507-78. Битумы нефтяные. Метод определения температуры хрупкости по Фраасу
ГОСТ 11508-74. Битумы нефтяные. Метод определения сцепления битума с мрамором и песком
ГОСТ 18180-72. Битумы нефтяные. Метод определения изменения массы после прогрева
ГОСТ 28498-90. Термометры жидкостные стеклянные. Общие технические требования. Методы испытаний.
3. Технические требования
3.1. Полимерно-битумные вяжущие (ПБВ) готовят на основе вязких дорожных битумов введением полимеров - блок-сополимеров типа СБС, пластификаторов и ПАВ в соответствии с требованиями настоящего стандарта по технологическому регламенту, утвержденному в установленном порядке.
3.2. Характеристика ПБВ
3.2.1. В зависимости от глубины проникания иглы при 25 °C ПБВ подразделяют на следующие марки: ПБВ 300, ПБВ 200, ПБВ 130, ПБВ 90, ПБВ 60 и ПБВ 40.
При отгрузке продукции указывают марку ПБВ и обозначение настоящего стандарта, например, ПБВ 90 по ГОСТ Р 52056.
3.3. По физико-механическим показателям ПБВ должны соответствовать требованиям и нормам, указанным в таблице 1. Перед испытанием ПБВ определяют его однородность (см. 6.1). Если ПБВ однородно, проводят его дальнейшие испытания.
Таблица 1
---------------T--------------------------------------------T--------------¬
¦ Наименование ¦ Норма для вяжущего марки ¦ Метод ¦
¦ показателя +-------T-------T-------T------T------T------+ испытания ¦
¦ ¦ПБВ 300¦ПБВ 200¦ПБВ 130¦ПБВ 90¦ПБВ 60¦ПБВ 40¦ ¦
+--------------+-------+-------+-------+------+------+------+--------------+
¦1. Глубина ¦ ¦ ¦ ¦ ¦ ¦ ¦По ГОСТ 11501 ¦
¦проникания ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦иглы, 0,1 мм, ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦не менее, при ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦температуре: ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦ 25 °C ¦ 300 ¦ 200 ¦ 130 ¦ 90 ¦ 60 ¦ 40 ¦ ¦
¦ 0 °C ¦ 90 ¦ 70 ¦ 50 ¦ 40 ¦ 32 ¦ 25 ¦ ¦
¦2. Растяжи- ¦ ¦ ¦ ¦ ¦ ¦ ¦По ГОСТ 11505 ¦
¦мость, см, ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦не менее, при ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦температуре: ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦ 25 °C ¦ 30 ¦ 30 ¦ 30 ¦ 30 ¦ 25 ¦ 15 ¦ ¦
¦ 0 °C ¦ 25 ¦ 25 ¦ 20 ¦ 15 ¦ 11 ¦ 8 ¦ ¦
¦3. Температура¦ 45 ¦ 47 ¦ 49 ¦ 51 ¦ 54 ¦ 56 ¦По ГОСТ 11506 ¦
¦размягчения по¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦кольцу и шару,¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦°C, не ниже ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦4. Температура¦ -40 ¦ -35 ¦ -30 ¦ -25 ¦ -20 ¦ -15 ¦По ГОСТ 11507 ¦
¦хрупкости по ¦ ¦ ¦ ¦ ¦ ¦ ¦с дополнением ¦
¦Фраасу, °C, ¦ ¦ ¦ ¦ ¦ ¦ ¦по 6.3 ¦
¦не выше ¦ ¦ ¦ ¦ ¦ ¦ ¦настоящего ¦
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦стандарта ¦
¦5. Эластич- ¦ ¦ ¦ ¦ ¦ ¦ ¦По 6.2 ¦
¦ность, %, ¦ ¦ ¦ ¦ ¦ ¦ ¦настоящего ¦
¦не менее, при ¦ ¦ ¦ ¦ ¦ ¦ ¦стандарта ¦
¦температуре: ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦ 25 °C ¦ 85 ¦ 85 ¦ 85 ¦ 85 ¦ 80 ¦ 80 ¦ ¦
¦ 0 °C ¦ 75 ¦ 75 ¦ 75 ¦ 75 ¦ 70 ¦ 70 ¦ ¦
¦6. Изменение ¦ 7 ¦ 7 ¦ 6 ¦ 6 ¦ 5 ¦ 5 ¦По ГОСТ 18180,¦
¦температуры ¦ ¦ ¦ ¦ ¦ ¦ ¦ГОСТ 11506 ¦
¦размягчения ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦после ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦прогрева, °C, ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦не более ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦(по абсолютной¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦величине) ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦7. Температура¦ 220 ¦ 220 ¦ 220 ¦ 220 ¦ 230 ¦ 230 ¦По ГОСТ 4333 ¦
¦вспышки, °C, ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦не ниже ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦8. Сцепление ¦ Выдерживает по контрольному образцу N 2 ¦По ГОСТ 11508,¦
¦с мрамором или¦ ¦метод А ¦
¦песком ¦ ¦ ¦
¦9. Однород- ¦ Однородно ¦По 6.1 ¦
¦ность ¦ ¦настоящего ¦
¦ ¦ ¦стандарта ¦
L--------------+--------------------------------------------+---------------
4. Требования безопасности
4.1. При применении ПБВ используют средства защиты работающих по ГОСТ 12.4.011.
4.2. При работе с ПБВ должны соблюдаться общие требования безопасности по ГОСТ 12.3.002 и требования пожарной безопасности по ГОСТ 12.1.004 и ГОСТ 12.0.004.
4.3. ПБВ являются горючими веществами по ГОСТ 12.1.044 с температурой вспышки выше 220 °C.
4.4. ПБВ являются малоопасными веществами и по степени воздействия на организм человека относятся к 4-му классу опасности по ГОСТ 12.1.007.
4.5. Предельно допустимая концентрация ПБВ в воздухе рабочей зоны 300 мг/м3; блок-сополимера бутадиена и стирола типа СБС, а именно полимера этинилбензола с бутадиеном 1,3, составляет 10 мг/м3 (4-й класс опасности).
4.6. Помещение, в котором производят работы с ПБВ, должно быть оборудовано приточной вентиляцией в соответствии с требованиями ГОСТ 12.4.021.
4.7. При загорании небольших количеств ПБВ их следует тушить песком, кошмой или пенным огнетушителем. Развившиеся пожары следует тушить пенной струей.
Для просмотра документа целиком скачайте его >>>
