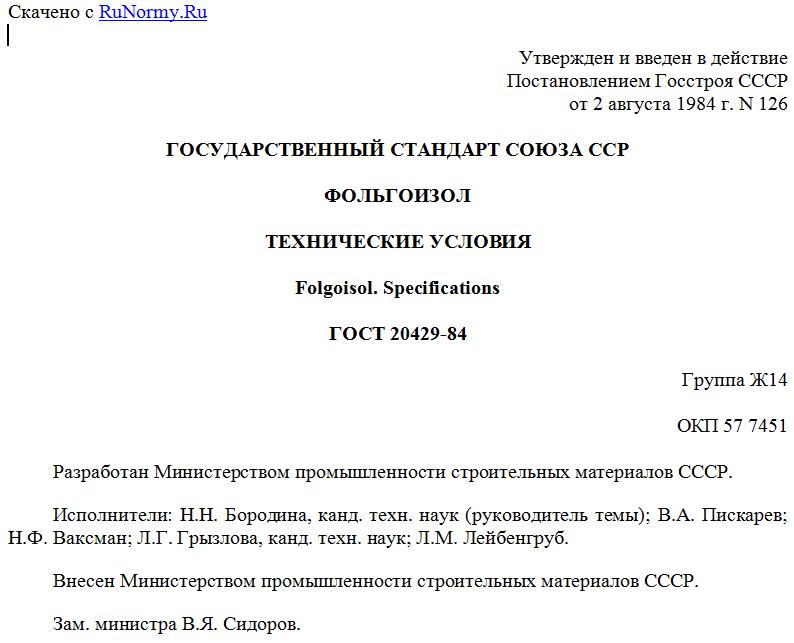

Утвержден и введен в действие
Постановлением Госстроя СССР
от 2 августа 1984 г. N 126
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ФОЛЬГОИЗОЛ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Folgoisol. Specifications
ГОСТ 20429-84
Группа Ж14
ОКП 57 7451
Разработан Министерством промышленности строительных материалов СССР.
Исполнители: Н.Н. Бородина, канд. техн. наук (руководитель темы); В.А. Пискарев; Н.Ф. Ваксман; Л.Г. Грызлова, канд. техн. наук; Л.М. Лейбенгруб.
Внесен Министерством промышленности строительных материалов СССР.
Зам. министра В.Я. Сидоров.
Утвержден и введен в действие Постановлением Государственного комитета СССР по делам строительства от 2 августа 1984 г. N 126.
Постановлением Государственного комитета СССР по делам строительства от 2 августа 1984 г. N 126 срок введения установлен с 01.01.1985.
Взамен ГОСТ 20429-75.
1а. ОБЛАСТЬ ПРИМЕНЕНИЯ
Настоящий стандарт распространяется на фольгоизол - рулонный кровельный и гидроизоляционный материал, состоящий из рифленой алюминиевой фольги, покрытой с нижней стороны слоем битумно-резинового или битумно-полимерного вяжущего и предназначенный для устройства кровельного ковра и защитного покрытия тепловой изоляции трубопроводов.
1б. НОРМАТИВНЫЕ ССЫЛКИ
В настоящем стандарте использованы ссылки на следующие нормативные и технические документы:
ГОСТ 12.3.009-76. Система стандартов безопасности труда. Работы погрузочно-разгрузочные. Общие требования безопасности
ГОСТ 618-73. Фольга алюминиевая для технических целей. Технические условия
ГОСТ 2678-94. Материалы рулонные кровельные и гидроизоляционные. Методы испытаний
ГОСТ 2770-74. Масло каменноугольное для пропитки древесины. Технические условия
ГОСТ 7730-89. Пленка целлюлозная. Технические условия
ГОСТ 8463-76. Масло С-220. Технические условия
ГОСТ 9548-74. Битумы нефтяные кровельные. Технические условия
ГОСТ 9569-79. Бумага парафинированная. Технические условия
ГОСТ 10354-82. Пленка полиэтиленовая. Технические условия
ГОСТ 10541-78. Масла моторные универсальные и для автомобильных карбюраторных двигателей. Технические условия
ГОСТ 12672-77. Масло для прокатных станов и сернистых нефтей ПС-28. Технические условия
ГОСТ 12871-93. Асбест хризотиловый. Общие технические условия
ГОСТ 14192-96. Маркировка грузов
ГОСТ 14925-79. Каучук синтетический цис-изопреновый. Технические условия
ГОСТ 15628-79. Каучуки синтетические бутадиен-метилстирольный СКМС-30 АРКМ-27 и бутадиен-стирольный СКС-30 АРКМ-27. Технические условия
ГОСТ 19113-84. Канифоль сосновая. Технические условия
ГОСТ 19433-88. Грузы опасные. Классификация и маркировка
ГОСТ 22245-90. Битумы нефтяные дорожные вязкие. Технические условия
ГОСТ 30244-94. Материалы строительные. Методы испытаний на горючесть
ГОСТ 30402-96. Материалы строительные. Метод испытания на воспламеняемость
ГОСТ 30444-97. Материалы строительные. Метод испытания на распространение пламени
ГОСТ 30547-97. Материалы рулонные кровельные и гидроизоляционные. Общие технические условия
ОСТ 1430-77. Смола инден-кумароновая. Технические условия
ТУ 38.108035-87. Резина дробленая марок РД, РДС и РДЕ
ТУ 38.303103-93. Бутилкаучук синтетический.
1. ВИДЫ И ОСНОВНЫЕ РАЗМЕРЫ
1.1. В зависимости от назначения фольгоизол подразделяют на следующие виды:
ФК - фольгоизол кровельный, предназначенный для устройства верхнего слоя рулонного ковра кровель с различными уклонами и конфигурацией зданий, расположенных во II, III и IV климатических зонах;
ФТ - фольгоизол гидроизоляционный, предназначенный для устройства защитного покрытия тепловой изоляции трубопроводов.
Условное обозначение фольгоизола в технической документации и при заказе должно состоять из слова "Фольгоизол", обозначений вида фольгоизола и настоящего стандарта.
Пример условного обозначения фольгоизола вида ФК:
Фольгоизол ФК ГОСТ 20429-84.
1.2. Фольгоизол выпускают в рулонах шириной полотна [(960 - 1020) +/- 3] мм.
Общая площадь полотна в рулоне должна быть (10,0 +/- 0,3) м2.
Допускается по согласованию с потребителем изготовлять рулоны другой площади.
Справочная масса рулона приведена в Приложении А.
2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
2.1. Фольгоизол должен изготавливаться в соответствии с требованиями настоящего стандарта по технологическому регламенту, утвержденному в установленном порядке.
2.2. Внешний вид фольгоизола должен отвечать следующим требованиям.
Слой битумно-резинового или битумно-полимерного вяжущего должен быть нанесен по всей поверхности полотна сплошным слоем. Полотно фольгоизола не должно иметь трещин, проколов, разрывов, дыр.
Допускается наличие непокрытой слоем вяжущего кромки фольги шириной не более 5 мм с каждой стороны.
2.3. Исключен с 1 февраля 1990 года. - Изменение N 1, утв. Постановлением Госстандарта СССР от 29.12.1989 N 164.
2.4. Полотно фольгоизола в рулоне не должно быть слипшимся. Во избежание слипания фольгоизола в рулоне в качестве прокладки следует применять полиэтиленовую пленку по ГОСТ 10354-82, а также другую полимерную пленку или разделительную бумагу с силиконовым покрытием по техническим условиям, утвержденным в установленном порядке. Для прокладки гидроизоляционного фольгоизола может быть использован также целлофан по ГОСТ 7730-74 и парафинированная бумага по ГОСТ 9569-79.
Допускается по согласованию с потребителем применение других видов легко удаляемой бумаги.
Абзац исключен с 1 февраля 1990 года. - Изменение N 1, утв. Постановлением Госстандарта СССР от 29.12.1989 N 164.
2.5. Требования к числу составных рулонов и полотен в рулоне - по ГОСТ 30547.
2.6. Качественные показатели фольгоизола должны соответствовать требованиям, указанным в таблице.
--------------------------------------T---------------------------
Наименование показателя ¦Норма для фольгоизола вида
+-------------T-------------
¦ ФК ¦ ФГ
--------------------------------------+-------------+-------------
Водопоглощение в течение 24 ч, ¦ 0,5
% по массе, не более ¦
Масса вяжущего, г/м2, не менее ¦ 2000
Температура размягчения вяжущего, ¦ 393 (120) ¦ 413 (140)
К (°C), не менее ¦ ¦
Температура хрупкости вяжущего, ¦248 (минус 25)¦ 258 (-15)
К (°C), не выше ¦ ¦
2.7. Фольгоизол должен быть гибким. При изгибании образца материала на брусе с закруглением радиусом (25,0 +/- 0,2) мм при температуре не выше 258 (минус 15°) на слое вяжущего не должно быть трещин и отслоения вяжущего от фольги.
2.8. Фольгоизол должен быть теплостойким. При испытании образца материала при температурах (373 +/- 1) К [(100 +/- 1) °C] для марки ФК и (383 +/- 1) К [(110 +/- 1) °C] для марки ФГ в течение не менее 2 ч не должно быть вздутий, следов перемещения вяжущего.
2.9. Для изготовления кровельного фольгоизола должно применяться битумно-полимерное вяжущее, а для гидроизоляционного - битумно-резиновое вяжущее.
Материалы, применяемые для изготовления фольгоизола, должны отвечать требованиям стандартов и технических условий. Для изготовления фольгоизола рекомендуются сырье и материалы, приведенные в Приложении Б.
2.10. Исключен с 1 февраля 1990 года. - Изменение N 1, утв. Постановлением Госстандарта СССР от 29.12.1989 N 164.
2.11. Фольгоизол должен быть водонепроницаемым. При испытании фольгоизола ФК при давлении не менее 0,001 МПа (0,01 кгс/см2) в течение не менее 72 ч, а фольгоизола ФГ при давлении не менее 0,2 МПа (2,0 кгс/см2) в течение не менее 2 ч на поверхности образца не должно появляться признаков проникания воды.
2.12. Упаковка и маркировка
2.12.1. Упаковка рулонов фольгоизола производится полосой бумаги шириной не менее 500 мм или картона шириной не менее 300 мм, края которой должны проклеиваться по всей ширине или с двух сторон по всей длине.
Рулоны фольгоизола после обертывания бумагой вместо проклейки могут быть обвязаны шпагатом.
Допускается применение других упаковочных материалов, обеспечивающих сохранность фольгоизола при транспортировании и хранении.
2.12.2. Маркировка фольгоизола должна производиться по ГОСТ 30547.
На этикетке (штампе) должны быть указаны:
- наименование предприятия-изготовителя или его товарный знак;
- наименование материала и его вид;
- обозначение настоящего стандарта;
- номер партии (или другое обозначение партии, принятое на заводе-изготовителе) и дата изготовления;
- краткая инструкция по применению.
Перечень данных на этикетке (штампе) может быть дополнен или изменен по согласованию с потребителем продукции.
Транспортная маркировка - по ГОСТ 14192 с нанесением основных, дополнительных и информационных надписей.
3. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ И ОХРАНЫ ОКРУЖАЮЩЕЙ СРЕДЫ
3.1. Фольгоизол имеет следующие показатели пожарной опасности:
для марки ФК
- группа горючести - Г4 по ГОСТ 30244;
- группа воспламеняемости - В3 по ГОСТ 30402;
- группа распространения пламени - РП4 по ГОСТ 30444;
