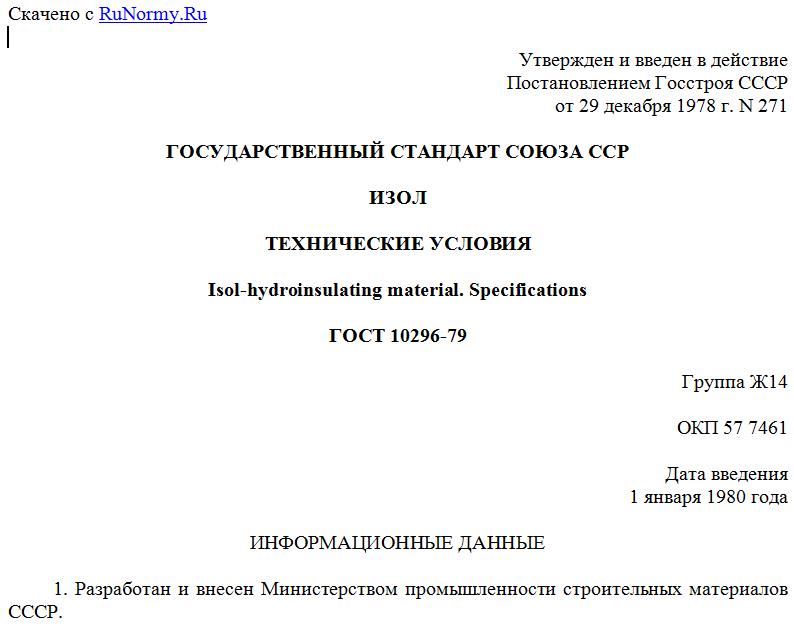

Утвержден и введен в действие
Постановлением Госстроя СССР
от 29 декабря 1978 г. N 271
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ИЗОЛ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Isol-hydroinsulating material. Specifications
ГОСТ 10296-79
Группа Ж14
ОКП 57 7461
Дата введения
1 января 1980 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Разработан и внесен Министерством промышленности строительных материалов СССР.
Разработчики: А.Д. Сугробкин; Г.Ф. Ярошенко, канд. хим. наук (руководитель темы); Н.Ф. Ваксман; В.А. Пискарев; М.Я. Крейндель; Л.М. Лейбенгруб.
2. Утвержден и введен в действие Постановлением Госстроя СССР от 29.12.1978 N 271.
3. Взамен ГОСТ 10296-71.
4. Исключен с 1 января 2001 года. - Изменение N 2, введенное в действие Постановлением Госстроя РФ от 10.08.2000 N 78.
5. Переиздание (июль 1993 г.) с Изменением N 1, утвержденным в декабре 1989 г. (ИУС 4-90).
1а. ОБЛАСТЬ ПРИМЕНЕНИЯ
Настоящий стандарт распространяется на изол - безосновный рулонный гидроизоляционный материал, получаемый из резинобитумного вяжущего с технологическими добавками и предназначенный для гидроизоляции строительных конструкций, мостов и тоннелей, а также для защиты наружной поверхности стальных труб тепловых сетей при температуре до 140 °C.
1б. НОРМАТИВНЫЕ ССЫЛКИ
В настоящем стандарте использованы ссылки на следующие нормативные и технические документы:
ГОСТ 12.3.009-76. Система стандартов безопасности труда. Работы погрузочно-разгрузочные. Общие требования безопасности
ГОСТ 2678-94. Материалы рулонные кровельные и гидроизоляционные. Методы испытаний
ГОСТ 2770-74. Масло каменноугольное для пропитки древесины. Технические условия
ГОСТ 9548-74. Битумы нефтяные кровельные. Технические условия
ГОСТ 12085-88. Мел природный обогащенный. Технические условия
ГОСТ 12871-93. Асбест хризотиловый. Общие технические условия
ГОСТ 14192-96. Маркировка грузов
ГОСТ 16337-77. Полиэтилен высокого давления. Технические условия
ГОСТ 16338-85. Полиэтилен низкого давления. Технические условия
ГОСТ 17498-72. Мел. Виды, марки и основные технические требования
ГОСТ 19433-88. Грузы опасные. Классификация и маркировка
ГОСТ 21235-75. Тальк и талькомагнезит молотые. Технические условия
ГОСТ 22245-90. Битумы нефтяные дорожные вязкие. Технические условия
ГОСТ 30244-94. Материалы строительные. Методы испытаний на горючесть
ГОСТ 30402-96. Материалы строительные. Метод испытания на воспламеняемость
ГОСТ 30547-97. Материалы рулонные кровельные и гидроизоляционные. Общие технические условия
ОСТ 1430-77. Смола инден-кумароновая. Технические условия
ТУ 38.108035-87. Резина дробленая марок РД, РДС и РДЕ.
1. РАЗМЕРЫ И МАРКИ
1.1. Изол выпускают в рулонах шириной полотна 800, 1000 и 1100 мм, толщиной - 2 мм.
Допускаемые отклонения от размеров полотна изола не должны превышать:
- по ширине ....................... +/- 10,0 мм
- по толщине ...................... +/- 0,2 мм
По согласованию с потребителем допускается выпуск изола другой ширины.
(Измененная редакция, Изм. N 1).
1.2. В зависимости от физико-механических показателей и наличия полимерной добавки изол подразделяют на две марки, указанные в табл. 1.
Таблица 1
-------T------------------------------T--------------T------------
Марки ¦ Наименование ¦Общая площадь ¦ Справочная
¦ ¦ рулона, м2 ¦ масса <*>
¦ ¦ ¦ рулона, кг
-------+------------------------------+--------------+------------
И-БД ¦ Изол без полимерных добавок ¦ 10 +/- 0,5 ¦ 24
¦ ¦ 15 +/- 0,5 ¦ 36
-------+------------------------------+--------------+------------
И-ПД ¦ Изол с полимерными добавками ¦ 10 +/- 0,5 ¦ 24
¦ ¦ 15 +/- 0,5 ¦ 36
--------------------------------
<*> Отклонения от справочной массы рулона не являются браковочным признаком.
Условное обозначение изола в технической документации и при заказе должно состоять из слова "Изол", обозначений марки изола и настоящего стандарта.
Пример условного обозначения изола марки И-БД:
Изол И-БД ГОСТ 10296-79.
2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
2.1. Изол должен изготавливаться в соответствии с требованиями настоящего стандарта по технологическому регламенту, утвержденному в установленном порядке.
2.2. Требования к сырью и материалам - по ГОСТ 30547. Для изготовления изола рекомендуется сырье и материалы, приведенные в Приложении А.
2.3. Физико-механические показатели изола должны соответствовать указанным в табл. 2.
Таблица 2
---------------------------------------T--------------------------
Наименование показателя ¦ Норма для изола марок
+------------T-------------
¦ И-БД ¦ И-ПД
---------------------------------------+------------+-------------
Условная прочность, МПа (кгс/см2), ¦0,45 (4,6) ¦ 0,60 (6,1)
не менее ¦ ¦
Относительное удлинение, %, не менее ¦ 55 ¦ 80
Относительное остаточное удлинение, ¦ 25 ¦ 30
%, не более ¦ ¦
Водопоглощение в течение 24 ч, ¦ 1,0 ¦ 0,8
% по массе, не более ¦ ¦
2.4. Изол должен быть гибким. При испытании на брусах в условиях, приведенных в табл. 3, на поверхности образца не должно быть трещин.
Таблица 3
-------------T----------------------------------------------------
Марка изола ¦ Условия испытания изола на гибкость
+-------------------------T--------------------------
¦ на брусе с закруглением ¦ при температуре, К (°C),
¦ радиусом, мм ¦ не выше
-------------+-------------------------+--------------------------
И-БД ¦ 25,0 +/- 0,2 ¦ 253 (минус 20)
¦ 5,0 +/- 0,2 ¦ 258 (минус 15)
-------------+-------------------------+--------------------------
И-ПД ¦ 25,0 +/- 0,2 ¦ 248 (минус 25)
¦ 5,0 +/- 0,2 ¦ 253 (минус 20)
2.5. Изол должен быть теплостойким. При испытании образца материала при температуре (423 +/- 1) К [(150 +/- 1) °C] в течение не менее 2 ч не должно быть увеличения длины и появления вздутий.
2.6. Полотно изола должно быть намотано на жесткий сердечник диаметром не менее 60 мм, изготовленный из материала, обеспечивающего сохранность изола при его транспортировании и хранении.
По согласованию с потребителем разрешается намотка полотна изола на сердечники диаметром не менее 40 мм. В этом случае сердечник должен быть изготовлен из древесины.
Длина сердечника должна быть равна ширине полотна либо больше или меньше ее не более чем на 10 мм.
2.7. Рулоны должны иметь ровные торцы. Допустимая высота выступов не должна превышать 20 мм. Края полотен в стыке рулона должны быть ровно обрезаны.
2.2 - 2.7. (Измененная редакция, Изм. N 1).
2.8. Полотно изола не должно иметь дыр, разрывов, складок, надрывов кромок, а также непереработанных частиц резины и посторонних включений.
2.9. Нижняя поверхность полотна изола (внутренняя в рулоне) должна быть покрыта сплошным слоем пылевидной посыпки. Полотно изола не должно быть слипшимся.
(Измененная редакция, Изм. N 1).
