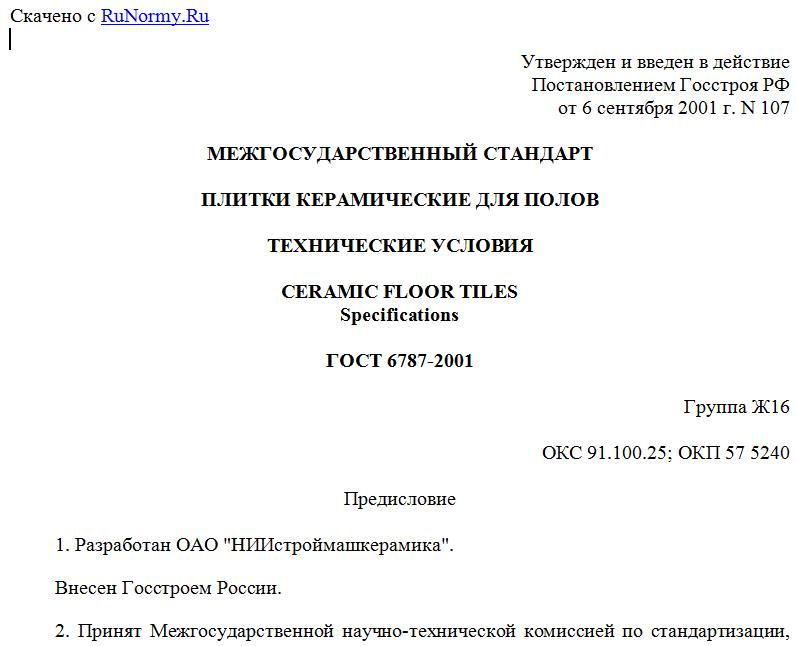

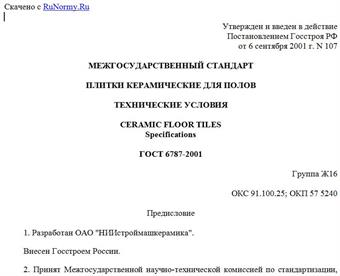

Утвержден и введен в действие
Постановлением Госстроя РФ
от 6 сентября 2001 г. N 107
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПЛИТКИ КЕРАМИЧЕСКИЕ ДЛЯ ПОЛОВ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
CERAMIC FLOOR TILES
Specifications
ГОСТ 6787-2001
Группа Ж16
ОКС 91.100.25; ОКП 57 5240
Предисловие
1. Разработан ОАО "НИИстроймашкерамика".
Внесен Госстроем России.
2. Принят Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и сертификации в строительстве (МНТКС) 30 мая 2001 г.
За принятие проголосовали
---------------------------T-------------------------------------¬
¦ Наименование государства ¦Наименование органа государственного ¦
¦ ¦ управления строительством ¦
+--------------------------+-------------------------------------+
¦Азербайджанская Республика¦Госстрой Азербайджанской Республики ¦
¦Республика Армения ¦Министерство градостроительства ¦
¦ ¦Республики Армения ¦
¦Республика Казахстан ¦Казстройкомитет Республики Казахстан ¦
¦Республика Молдова ¦Министерство экологии и благоустрой- ¦
¦ ¦ства территорий Республики Молдова ¦
¦Российская Федерация ¦Госстрой России ¦
¦Республика Узбекистан ¦Госархитектстрой Республики Узбекис- ¦
¦ ¦тан ¦
¦Украина ¦Госстрой Украины ¦
L--------------------------+--------------------------------------
3. Взамен ГОСТ 6787-90.
4. Введен в действие с 1 июля 2002 г. Постановлением Госстроя России от 6 сентября 2001 г. N 107.
1. Область применения
Настоящий стандарт распространяется на глазурованные и неглазурованные керамические плитки для полов (далее - плитки), предназначенные для покрытия полов внутри помещений жилых и общественных зданий и в бытовых помещениях промышленных зданий, а также для покрытия полов в лоджиях и на балконах (неглазурованные плитки).
Стандарт не распространяется на плитки, предназначенные для покрытия полов, подвергаемых воздействию концентрированных кислот и щелочей.
Стандарт устанавливает обязательные требования, изложенные в разделах 4 (кроме 4.1), 6 и 7, подразделах 5.2 и 5.3, а также 5.1.3 - 5.1.6, 5.4.1, 5.4.3, 8.2, 8.4 - 8.7.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 3560-73. Лента стальная упаковочная. Технические условия
ГОСТ 9142-90. Ящики из гофрированного картона. Общие технические условия
ГОСТ 12301-81. Коробки из картона, бумаги и комбинированных материалов. Общие технические условия
ГОСТ 13996-93. Плитки керамические фасадные и ковры из них. Технические условия
ГОСТ 14192-96. Маркировка грузов
ГОСТ 15102-75. Контейнер универсальный металлический закрытый номинальной массой брутто 5,0 т. Технические условия
ГОСТ 15846-79. Продукция, отправляемая в районы Крайнего Севера и труднодоступные районы. Упаковка, маркировка, транспортирование и хранение
ГОСТ 20435-75. Контейнер универсальный металлический закрытый номинальной массой брутто 3,0 т. Технические условия
ГОСТ 22225-76. Контейнер универсальный массой брутто 0,625 и 1,25 т. Технические условия
ГОСТ 24597-81. Пакеты тарно-штучных грузов. Основные параметры и размеры
ГОСТ 25951-83. Пленка полиэтиленовая термоусадочная. Технические условия
ГОСТ 26663-85. Пакеты транспортные. Формирование с применением средств пакетирования. Общие технические требования
ГОСТ 27180-2001. Плитки керамические. Методы испытаний
СТ СЭВ 3979-83. Плитки керамические. Термины и определения.
3. Определения
В настоящем стандарте применяют термины с соответствующими определениями, установленные в СТ СЭВ 3979. Термины с определениями дефектов лицевой поверхности - в соответствии с ГОСТ 13996.
4. Основные параметры и размеры
4.1. Плитки подразделяют на основные и бордюрные, по форме - на квадратные, прямоугольные, многогранные и фигурные.
4.2. Размеры плиток приведены в таблице 1.
Таблица 1
В миллиметрах
--------------------------T--------------------------------------¬
¦Координационные размеры K¦ Номинальные размеры Н ¦
+------------T------------+-------------T-------------T----------+
¦ Длина ¦ Ширина ¦ Длина ¦ Ширина ¦ Толщина ¦
+------------+------------+-------------+-------------+----------+
¦Квадратные плитки ¦Устанавливает предприятие- ¦Устанавли-¦
+------------T------------+изготовитель таким образом,¦вает пред-¦
¦500 ¦500 ¦чтобы ширина шва С состав- ¦приятие- ¦
¦400 ¦400 ¦ляла от 2 до 5 ¦изготови- ¦
¦330 ¦330 ¦ ¦тель, но ¦
¦(302) ¦(302) ¦ ¦не менее ¦
¦300 ¦300 ¦ ¦7,5 ¦
¦250 ¦250 ¦ ¦ ¦
¦(202) ¦(202) ¦ ¦ ¦
¦200 ¦200 ¦ ¦ ¦
¦150 ¦150 ¦ ¦ ¦
+------------+------------+ ¦ ¦
¦Прямоугольные плитки ¦ ¦ ¦
+------------T------------+ ¦ ¦
¦500 ¦300 ¦ ¦ ¦
¦400 ¦300 ¦ ¦ ¦
¦300 ¦200 ¦ ¦ ¦
¦250 ¦200 ¦ ¦ ¦
¦200 ¦150 ¦ ¦ ¦
+------------+------------+---------------------------+----------+
¦ Примечания. 1. Координационный размер соответствует¦
¦суммарной величине номинального размера плитки и ширины шва¦
¦(рисунок 1). ¦
¦ 2. Размеры, указанные в скобках, являются менее¦
¦предпочтительными. ¦
¦ 3. По согласованию с потребителем могут быть изготовлены¦
¦плитки других размеров, при этом номинальные размеры должны быть¦
¦установлены в соответствии с требованиями таблицы 1. ¦
L-----------------------------------------------------------------
К - координационный размер, Н - номинальный размер,
С - ширина шва
Рисунок 1
Размеры многогранных и фигурных плиток устанавливает предприятие-изготовитель по согласованию с потребителем.
4.3. Длина бордюрных плиток должна соответствовать длине (ширине) основных плиток. Ширину и толщину бордюрных плиток устанавливает предприятие-изготовитель.
4.4. Предельные отклонения размеров плиток от номинальных не должны быть более, мм:
по длине и ширине ... +/- 1,5;
по толщине .......... +/- 0,5.
4.5. Разность между наибольшим и наименьшим размерами плиток одной партии по длине и ширине не должна быть более 2,0 мм.
4.6. Разность между наибольшим и наименьшим значениями толщины одной плитки (разнотолщинность) не должна быть более 0,5 мм.
4.7. Отклонение формы плиток от прямоугольной (косоугольность), отклонение лицевой поверхности от плоскостности (кривизна лицевой поверхности) и искривление граней не должно быть более 1,5 мм.
4.8. На монтажной поверхности плиток должны быть рифления. Размеры, форму и количество рифлений устанавливает предприятие-изготовитель, при этом высота (глубина) рифлений должна быть не менее 0,5 мм.
