"ГОСТ 27180-2001. Межгосударственный стандарт. Плитки керамические. Методы испытаний"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

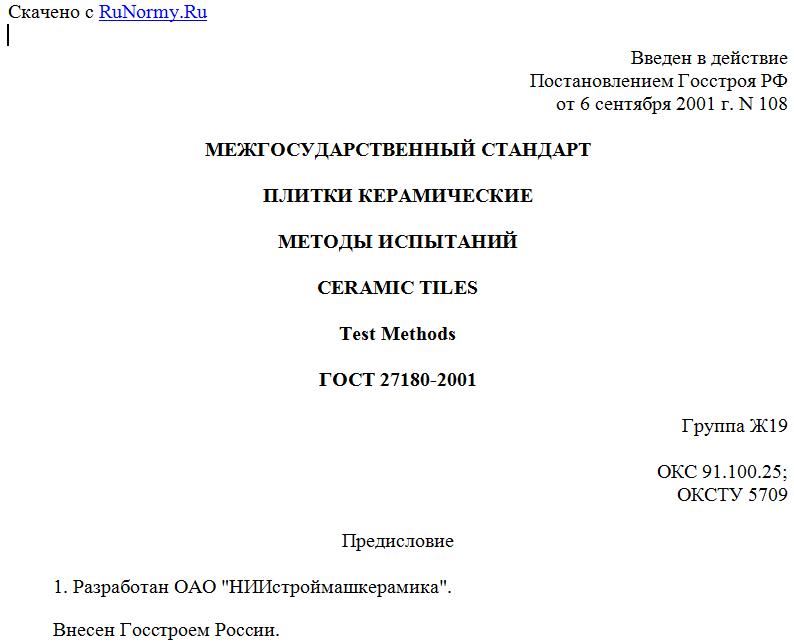

Введен в действие
Постановлением Госстроя РФ
от 6 сентября 2001 г. N 108

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПЛИТКИ КЕРАМИЧЕСКИЕ

МЕТОДЫ ИСПЫТАНИЙ

CERAMIC TILES

Test Methods

ГОСТ 27180-2001

Группа Ж19

ОКС 91.100.25;
ОКСТУ 5709

Предисловие

1. Разработан ОАО "НИИстроймашкерамика".
Внесен Госстроем России.
2. Принят Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и сертификации в строительстве (МНТКС) 30 мая 2001 г.
За принятие проголосовали:

---------------------------T-------------------------------------¬
¦ Наименование государства ¦Наименование органа государственного ¦
¦                          ¦      управления строительством      ¦
+--------------------------+-------------------------------------+
¦Азербайджанская Республика¦Госстрой Азербайджанской Республики  ¦
¦Республика Армения        ¦Министерство градостроительства      ¦
¦                          ¦Республики Армения                   ¦
¦Республика Казахстан      ¦Казстройкомитет Республики Казахстан ¦
¦Республика Молдова        ¦Министерство экологии и              ¦
¦                          ¦благоустройства территорий           ¦
¦                          ¦Республики Молдова                   ¦
¦Российская Федерация      ¦Госстрой России                      ¦
¦Республика Узбекистан     ¦Госархитектстрой Республики          ¦
¦                          ¦Узбекистан                           ¦
¦Украина                   ¦Госстрой Украины                     ¦
L--------------------------+--------------------------------------

3. Взамен ГОСТ 27180-86.
4. Введен в действие с 1 июля 2002 г. в качестве государственного стандарта Российской Федерации Постановлением Госстроя России от 6 сентября 2001 г. N 108.

1. Область применения

Настоящий стандарт распространяется на керамические плитки для внутренней облицовки стен, покрытия полов и отделки фасадов и устанавливает методы их испытаний.
Стандарт не распространяется на кислотоупорные и термокислотоупорные керамические плитки.
Применение методов предусматривают в стандартах или технических условиях на конкретные изделия.

2. Нормативные ссылки

Перечень нормативных документов, ссылки на которые использованы в настоящем стандарте, приведен в Приложении А.

3. Общие положения

3.1. Число изделий, отбираемых для контроля, устанавливают в стандартах или технических условиях на конкретные изделия.
3.2. Испытания следует проводить в помещениях с температурой воздуха (20 +/- 5) °C и относительной влажностью не менее 50%.
3.3. Для проведения испытаний следует использовать водопроводную воду.
3.4. Для определения износостойкости, термической и химической стойкости глазури, твердости лицевой поверхности по Моосу следует использовать образцы, не имеющие повреждений лицевой поверхности.
3.5. Водопоглощение, износостойкость, предел прочности при изгибе и термическую стойкость глазури определяют на образцах, высушенных до постоянной массы.
Образцы высушивают при температуре (110 +/- 5) °C в течение 1 ч, охлаждают и взвешивают. Затем образцы продолжают сушить до постоянной массы. Массу считают постоянной, если расхождение между результатами двух последовательных взвешиваний не будет превышать 0,1% результата предпоследнего взвешивания. Время сушки между двумя последовательными взвешиваниями должно быть не менее 20 мин.

4. Контроль внешнего вида

4.1. Внешний вид плиток проверяют визуально при дневном или рассеянном искусственном свете при освещенности от 300 до 400 лк с расстояния 1 м от глаз наблюдателя.
4.2. При контроле внешнего вида плитки укладывают на щите площадью не менее 1 м2, расположенном под углом (45 +/- 3)°, с шириной зазора между плитками до 3 мм.
4.3. При контроле цвета (оттенка цвета), рисунка и рельефа лицевой поверхности плитки укладывают на щите вперемежку с образцами-эталонами. Осмотр производят с расстояния 1 м.
Соответствие цвета ковра эталону проверяют с расстояния 10 м после предварительного снятия бумаги.
При контроле фиксируют отличие цвета (оттенка цвета), рисунка и рельефа лицевой поверхности плиток от образцов-эталонов.
Наличие невидимых трещин определяют на слух путем простукивания деревянным или металлическим молоточком массой 0,25 кг.
Плитки, имеющие трещины, при простукивании издают дребезжащий звук.
4.4. Наличие цека определяют визуально. При возникновении разногласий на глазурованную поверхность плитки наносят органический краситель (чернила), протирают мягкой тканью и производят осмотр.
4.5. Измерение дефектов внешнего вида (отбитости, зазубрины, посечки, щербины со стороны лицевой поверхности и т.п.) производят штангенциркулем по ГОСТ 166 или линейкой по ГОСТ 427.
4.6. Соответствие маркировки требованиям стандартов или технических условий проверяют визуально. Маркировку считают соответствующей требованиям, если она включает всю информацию, предусмотренную нормативной документацией на конкретные изделия, и при этом исключена возможность оспорить ее содержание.
4.7. За результат контроля внешнего вида принимают суммарное число плиток, имеющих отклонения от требований стандартов или технических условий на конкретные изделия по показателям внешнего вида.

5. Контроль размеров и правильности формы

5.1. Средства контроля
Штангенциркуль и штангенциркуль с глубиномером по ГОСТ 166.
Толщиномер или стенкомер по ГОСТ 11358.
Рулетка с ценой деления не более 1 мм по ГОСТ 7502.
Прибор с индикаторами часового типа по ГОСТ 577, ГОСТ 5584 для определения отклонения лицевой поверхности плиток от плоскостности (Приложение Б).
Прибор с индикаторами часового типа по ГОСТ 577, ГОСТ 5584 для определения отклонения формы плитки от прямоугольной и искривления граней плитки (Приложение В).
Плиты калибровочные плоские металлические с точными размерами, соответствующими номинальным размерам измеряемых плиток толщиной не менее 10 мм с ровными плоскими гранями и поверхностями, удовлетворяющие требованиям ГОСТ 10905.
Линейка по ГОСТ 427.
Угольник по ГОСТ 3749.
Щупы по соответствующей нормативной документации.
Погрешность средств измерений не должна быть более: +/- 0,1 мм при измерении всех размеров плиток, кроме длины диагоналей; +/- 1,0 мм - при измерении длины диагоналей плиток и всех размеров ковров.
Допускается применять другие средства измерений, погрешность которых не ниже требований настоящего стандарта.
5.2. Проведение измерений
5.2.1. Длину и ширину квадратной (прямоугольной) плитки измеряют штангенциркулем вдоль соответствующей грани плитки со стороны лицевой поверхности на расстоянии 5 - 8 мм от угла.
Измерение длины и ширины многогранных и фигурных плиток проводят по нормативной документации на конкретные изделия.
5.2.2. Толщину плитки измеряют штангенциркулем или толщиномером (стенкомером) посередине каждой стороны изделия на расстоянии не более 15 мм от граней. Место измерения может быть смещено от середины стороны плитки не более чем на 30 мм.
В толщину плитки следует включать величину рельефа лицевой поверхности и рифления на монтажной поверхности.
5.2.3. Длину и ширину ковра измеряют линейкой или рулеткой вдоль соответствующей стороны ковра на расстоянии 50 - 60 мм от углов и посередине ковра; место измерения может быть смещено от середины соответствующей стороны ковра не более чем на 30 мм.
5.2.4. Измерение величины рифления на монтажной поверхности плитки проводят штангенциркулем с глубиномером в пяти произвольно выбранных точках.
5.2.5. Ширину шва в ковре измеряют линейкой в пяти произвольно выбранных местах ковра.
5.2.6. Для определения отклонения формы ковра от прямоугольной (косоугольность) измеряют длину каждой его диагонали линейкой или рулеткой один раз.
5.2.7. Измерение отклонения лицевой поверхности плитки от плоскостности
5.2.7.1. Отклонение лицевой поверхности плитки от плоскостности (кривизну лицевой поверхности) определяют, используя прибор, схема которого приведена в Приложении Б.
Выбирают оснастку прибора и калибровочную плиту в соответствии с номинальными размерами измеряемой плитки. Калибровочную плиту устанавливают на штифтах. Индикаторы выставляют на нулевую отметку. Извлекают калибровочную плиту, на ее место устанавливают контролируемую плитку лицевой поверхностью вниз и регистрируют показания индикаторов.
Квадратную плитку поворачивают три раза на 90° в одном направлении, каждый раз регистрируя показания индикаторов.
При измерении прямоугольной плитки используют два прибора с зеркальным расположением соответствующей оснастки с установкой одного из индикаторов на одном приборе посередине длинной стороны плитки, на другом - посередине короткой. На каждом приборе плитку при измерениях поворачивают один раз на 180°.
5.2.7.2. До 01.07.2004 допускается отклонение лицевой поверхности плитки от плоскостности измерять щупом, используя в качестве прямолинейной базы ребро металлической линейки, длина которой должна быть не менее длины диагонали измеряемой плитки.
При контроле плитки с вогнутой лицевой поверхностью линейку прикладывают ребром к лицевой поверхности вдоль каждой диагонали и измеряют наибольший зазор между лицевой поверхностью и ребром линейки.
При контроле плитки с выпуклой лицевой поверхностью линейку располагают вдоль каждой диагонали, при этом ребро линейки одним концом должно опираться на щуп толщиной, равной допустимой величине искривления. На другом конце диагонали измеряют зазор между ребром линейки и лицевой поверхностью плитки.
