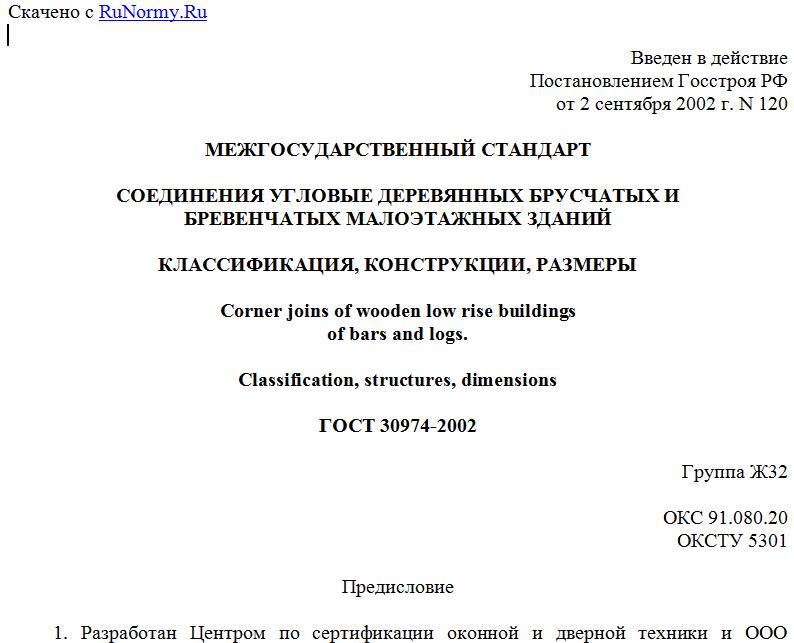

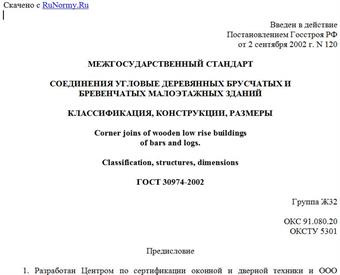

Введен в действие
Постановлением Госстроя РФ
от 2 сентября 2002 г. N 120
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
СОЕДИНЕНИЯ УГЛОВЫЕ ДЕРЕВЯННЫХ БРУСЧАТЫХ И
БРЕВЕНЧАТЫХ МАЛОЭТАЖНЫХ ЗДАНИЙ
КЛАССИФИКАЦИЯ, КОНСТРУКЦИИ, РАЗМЕРЫ
Corner joins of wooden low rise buildings
of bars and logs.
Classification, structures, dimensions
ГОСТ 30974-2002
Группа Ж32
ОКС 91.080.20
ОКСТУ 5301
Предисловие
1. Разработан Центром по сертификации оконной и дверной техники и ООО "ЛЕСКОНТ" с участием фирм "Global Edge", ЗCK "ИНКОН", института "VTT building and transport", ассоциации "Finnish association of construction product industries".
Внесен Госстроем России.
2. Принят Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и сертификации в строительстве (МНТКС) 24 апреля 2002 г.
За принятие проголосовали
----------------------------T------------------------------------¬
¦ Наименование государства ¦Наименование органа государственного¦
¦ ¦ управления строительством ¦
+---------------------------+------------------------------------+
¦Азербайджанская Республика ¦Госстрой Азербайджанской Республики ¦
¦Республика Казахстан ¦Казстройкомитет Республики Казахстан¦
¦Кыргызская Республика ¦Государственная Комиссия по ¦
¦ ¦архитектуре и строительству при ¦
¦ ¦Правительстве Кыргызской Республики ¦
¦Республика Молдова ¦Министерство экологии, строительства¦
¦ ¦и развития территорий Республики ¦
¦ ¦Молдова ¦
¦Российская Федерация ¦Госстрой России ¦
¦Республика Таджикистан ¦Комархстрой Республики Таджикистан ¦
¦Республика Узбекистан ¦Госкомархитектстрой Республики ¦
¦ ¦Узбекистан ¦
L---------------------------+-------------------------------------
3. Введен впервые.
4. Введен в действие с 1 марта 2003 г. в качестве государственного стандарта Российской Федерации Постановлением Госстроя России от 2 сентября 2002 г. N 120.
1. Область применения
Настоящий стандарт распространяется на угловые и Т-образные соединения брусчатых и бревенчатых стен малоэтажных зданий различного назначения (далее - угловые соединения).
Требования стандарта распространяются на угловые соединения заводского (например, угловые соединения типовых деревянных домов, бань и др.) и построечного изготовления (в том числе, при реставрационных работах). В стандарте приведены также конструкции соединений брусьев и бревен по длине.
Требования стандарта являются рекомендуемыми.
Стандарт может быть использован для целей сертификации.
2. Нормативные ссылки
ГОСТ 2292-88. Лесоматериалы круглые. Маркировка, сортировка, транспортирование, методы измерения и приемка
ГОСТ 6782.1-75. Пилопродукция из древесины хвойных пород. Величина усушки
ГОСТ 6782.2-75. Пилопродукция из древесины лиственных пород. Величина усушки
ГОСТ 9462-88. Лесоматериалы круглые лиственных пород. Технические условия
ГОСТ 9463-88. Лесоматериалы круглые хвойных пород. Технические условия
ГОСТ 11047-90. Детали и изделия деревянные для малоэтажных жилых и общественных зданий. Технические условия
ГОСТ 26433.0-85. Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений. Общие положения
ГОСТ 26433.1-89. Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений. Элементы заводского изготовления
ГОСТ 26433.2-94. Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений параметров зданий и сооружений.
3. Классификация и обозначения
3.1. Угловые соединения классифицируют по виду соединяемых стеновых элементов, а также по видам и типам конструктивных решений.
3.2. По виду соединяемых стеновых элементов угловые соединения подразделяют на:
соединения круглых лесоматериалов (окоренных бревен) - К;
соединения оцилиндрованных (профилированных) бревен - Ц;
соединения двухкантных брусьев - Б2;
соединения трехкантных брусьев - Б3;
соединения четырехкантных брусьев - Б4.
3.3. По видам конструктивных решений угловые соединения подразделяют на:
соединения с остатком;
соединения без остатка;
соединения встык;
Т-образные соединения стен и простенков.
3.4. По типам конструкций угловые соединения подразделяют на предназначенные:
для бревенчатых стен с соединением с остатком:
- соединение в "чашку" - Ч;
- соединение в "обло" (с замочным пазом) - О;
для бревенчатых и брусчатых стен с соединением без остатка:
- соединение в "лапу" - Л;
для брусчатых стен с соединением "встык":
- соединение угла на шпонках - ВШ;
- соединение угла с коренным шипом - ВК;
для брусчатых стен с соединением с остатком:
- соединение в "обло" (с замочным пазом) - О;
для Т-образных соединений стен и простенков:
- соединение в "обло" (с замочным пазом) - ТО;
- соединение в "чашку" - ТЧ;
- соединение симметричным трапециевидным шипом - ТСТШ;
- соединение прямоугольным трапециевидным шипом - ТПТШ;
- соединение прямым пазом - ТПП.
3.5. Примеры условного обозначения:
К-Ч 24 ГОСТ 30974-2002 - угловое соединение круглых лесоматериалов в "чашку", толщина бревна - 24 см.
Б4-О 18х14 ГОСТ 30974-2002 - угловое соединение четырехкантных брусьев в "обло" с размерами по толщине (высоте) - 180 мм, по ширине - 140 мм.
4. Конструкции и размеры
4.1. Конструкции и размеры угловых соединений устанавливают в проектной документации на строительство, а также в конструкторской и технологической документации. Примеры рекомендуемых типов и размеров угловых соединений приведены в таблице 1.
Таблица 1
Рекомендуемые типы и размеры угловых соединений
4.2. Примеры основных типовых профилей брусчатых и бревенчатых элементов приведены в Приложении А.
Рекомендуемые размеры по толщине (диаметру) бревен - от 14 см и выше. Рекомендуемые размеры брусьев по толщине (высоте) и ширине - от 100 до 260 мм для стен и 80 - 220 мм для простенков с градацией 10 мм.
Венцовые пазы брусьев и профилированных бревен могут иметь гребни, шпунты и канавки (в том числе под уплотнительные прокладки), предназначенные для
