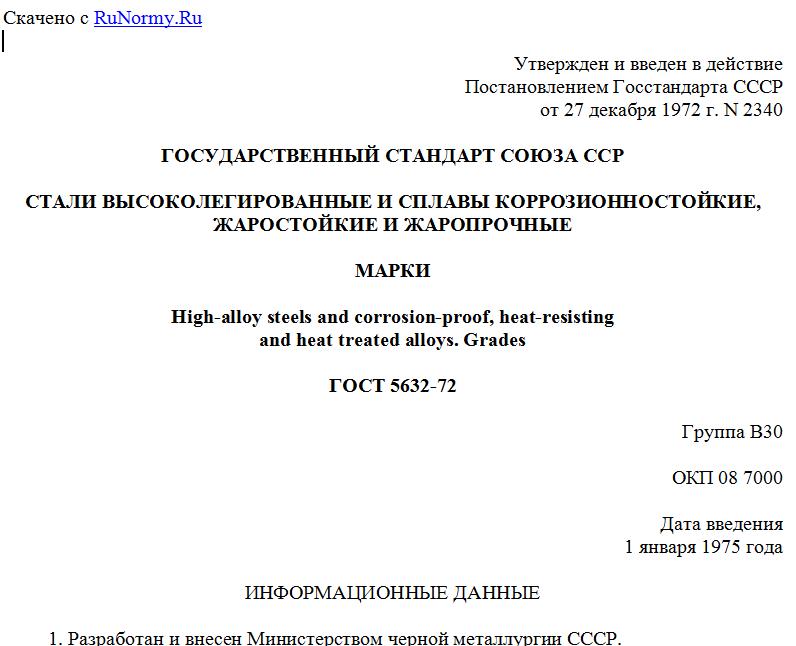

Утвержден и введен в действие
Постановлением Госстандарта СССР
от 27 декабря 1972 г. N 2340
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
СТАЛИ ВЫСОКОЛЕГИРОВАННЫЕ И СПЛАВЫ КОРРОЗИОННОСТОЙКИЕ,
ЖАРОСТОЙКИЕ И ЖАРОПРОЧНЫЕ
МАРКИ
High-alloy steels and corrosion-proof, heat-resisting
and heat treated alloys. Grades
ГОСТ 5632-72
Группа В30
ОКП 08 7000
Дата введения
1 января 1975 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Разработан и внесен Министерством черной металлургии СССР.
Разработчики: И.Н. Голиков, д-р техн. наук (директор института), А.П. Гуляев, д-р техн. наук (руководитель работы), А.С. Каплан, канд. техн. наук (руководитель работы), О.И. Путимцева.
2. Утвержден и введен в действие Постановлением Государственного комитета стандартов Совета Министров СССР от 27.12.1972 N 2340.
3. Стандарт разработан с учетом требований международных стандартов ИСО 683/XIII-85, ИСО 683/XV-76, ИСО 683/XVI-76, ИСО 4955-83.
4. Взамен ГОСТ 5632-61.
--------------------------------T---------------------------------
Обозначение НТД, на который ¦ Номер пункта, подпункта,
дана ссылка ¦ перечисления, приложения
--------------------------------+---------------------------------
ГОСТ 7565-81 ¦2.12
ГОСТ 12344-88 ¦2.12
ГОСТ 12345-88 ¦2.12
ГОСТ 12346-78 ¦2.12
ГОСТ 12347-77 ¦2.12
ГОСТ 12348-78 ¦2.12
ГОСТ 12349-83 ¦2.12
ГОСТ 12350-78 ¦2.12
ГОСТ 12351-81 ¦2.12
ГОСТ 12352-81 ¦2.12
ГОСТ 12353-78 ¦2.12
ГОСТ 12354-81 ¦2.12
ГОСТ 12355-78 ¦2.12
ГОСТ 12356-81 ¦2.12
ГОСТ 12357-84 ¦2.12
ГОСТ 12358-82 ¦2.12
ГОСТ 12359-81 ¦2.12
ГОСТ 12360-82 ¦2.12
ГОСТ 12361-82 ¦2.12
ГОСТ 12362-79 ¦2.12
ГОСТ 12363-79 ¦2.12
ГОСТ 12364-84 ¦2.12
ГОСТ 12365-84 ¦2.12
ГОСТ 17051-82 ¦2.12
ГОСТ 17745-90 ¦2.12
ГОСТ 24018.0-90 ¦2.12
ГОСТ 24018.1-80 - 24018.6-80 ¦2.12
ГОСТ 28473-90 ¦2.12
5. Ограничение срока действия снято по решению Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 11-95).
6. Переиздание (июнь 1997 г.) с Изменениями N 1, 2, 3, 4, 5, утвержденными в августе 1975 г., августе 1979 г., июне 1981 г., октябре 1986 г., июне 1989 г. (ИУС 9-75, 10-79, 9-81, 12-86, 10-89).
Настоящий стандарт распространяется на деформируемые стали и сплавы на железоникелевой и никелевой основах, предназначенные для работы в коррозионно-активных средах и при высоких температурах.
К высоколегированным сталям условно отнесены сплавы, массовая доля железа в которых более 45%, а суммарная массовая доля легирующих элементов не менее 10%, считая по верхнему пределу, при массовой доле одного из элементов не менее 8% по нижнему пределу.
К сплавам на железоникелевой основе отнесены сплавы, основная структура которых является твердым раствором хрома и других легирующих элементов в железоникелевой основе (сумма никеля и железа более 65% при приблизительном отношении никеля к железу 1:1,5).
К сплавам на никелевой основе отнесены сплавы, основная структура которых является твердым раствором хрома и других легирующих элементов в никелевой основе (содержания никеля не менее 50%).
Стандарт разработан с учетом требований международных стандартов ИСО 683/XIII-85, ИСО 683/XV-76, ИСО 683/XVI-76, ИСО 4955-83.
1. КЛАССИФИКАЦИЯ
1.1. В зависимости от основных свойств стали и сплавы подразделяют на группы:
I - коррозионностойкие (нержавеющие) стали и сплавы, обладающие стойкостью против электрохимической и химической коррозии (атмосферной, почвенной, щелочной, кислотной, солевой), межкристаллитной коррозии, коррозии под напряжением и др.;
II - жаростойкие (окалиностойкие) стали и сплавы, обладающие стойкостью против химического разрушения поверхности в газовых средах при температурах выше 550 °С, работающие в ненагруженном или слабонагруженном состоянии;
III - жаропрочные стали и сплавы, способные работать в нагруженном состоянии при высоких температурах в течение определенного времени и обладающие при этом достаточной жаростойкостью.
1.2. В зависимости от структуры стали подразделяют на классы:
мартенситный - стали с основной структурой мартенсита;
мартенсито-ферритный - стали, содержащие в структуре кроме мартенсита не менее 10% феррита;
ферритный - стали, имеющие структуру феррита (без превращений);
аустенито-мартенситный - стали, имеющие структуру аустенита и мартенсита, количество которых можно изменять в широких пределах;
аустенито-ферритный - стали, имеющие структуру аустенита и феррита (феррит более 10%);
аустенитный - стали, имеющие структуру аустенита.
Подразделение сталей на классы по структурным признакам является условным и произведено в зависимости от основной структуры, полученной при охлаждении сталей на воздухе после высокотемпературного нагрева. Поэтому структурные отклонения причиной забракования стали служить не могут.
1.3. В зависимости от химического состава сплавы подразделяют на классы по основному составляющему элементу:
сплавы на железоникелевой основе;
сплавы на никелевой основе.
2. МАРКИ И ХИМИЧЕСКИЙ СОСТАВ
2.1. Марки и химический состав сталей и сплавов должны соответствовать указанным в табл. 1. Состав сталей и сплавов при применении специальных методов выплавки и переплава должен соответствовать нормам табл. 1, если иная массовая доля элементов не оговорена в стандартах или технических условиях на металлопродукцию. Наименования специальных методов выплавки и переплава приведены в примечании 7 табл. 1.
Таблица 1
-----T----------------------T---------------------------------------------
Номер¦Марки сталей и сплавов¦ Массовая доля элементов, %
марки+-----------T----------+------T-------T-------T------T-----T---T-----
¦ Новое ¦Старое ¦Угле- ¦Кремний¦Марга- ¦ Хром ¦Ни- ¦Ти-¦Алю-
¦обозначение¦обозначе- ¦род ¦ ¦нец ¦ ¦кель ¦тан¦миний
¦ ¦ние ¦ ¦ ¦ ¦ ¦ ¦ ¦
-----+-----------+----------+------+-------+-------+------+-----+---+-----
СТАЛИ
1. Стали мартенситного класса
1-5 ¦40Х9С2 ¦4Х9С2 ¦0,35 -¦2,0 - ¦Не бо- ¦8,0 - ¦- ¦- ¦-
¦ ¦ ¦ 0,45¦ 3,0¦лее 0,8¦ 10,0¦ ¦ ¦
1-6 ¦40Х10С2М ¦4Х10С2М, ¦0,35 -¦1,9 - ¦Не бо- ¦9,0 - ¦- ¦- ¦-
¦ ¦ЭИ107 ¦ 0,45¦ 2,6¦лее 0,8¦ 10,5¦ ¦ ¦
1-7 ¦15Х11МФ ¦1Х11МФ ¦0,12 -¦Не бо- ¦Не бо- ¦10,0 -¦- ¦- ¦-
¦ ¦ ¦ 0,19¦лее 0,5¦лее 0,7¦ 11,5¦ ¦ ¦
1-8 ¦18Х11МНФБ ¦2Х11МФБН, ¦0,15 -¦Не бо- ¦0,6 - ¦10,0 -¦0,5 -¦- ¦-
¦ ¦ЭП291 ¦ 0,21¦лее 0,6¦ 1,0¦ 11,5¦ 1,0¦ ¦
1-9 ¦20Х12ВНМФ ¦2Х12ВНМФ, ¦0,17 -¦Не бо- ¦0,5 - ¦10,5 -¦0,5 -¦- ¦-
¦ ¦ЭП428 ¦ 0,23¦лее 0,6¦ 0,9¦ 12,5¦ 0,9¦ ¦
1-10 ¦11Х11Н2В2МФ¦Х12Н2ВМФ, ¦0,09 -¦Не бо- ¦Не бо- ¦10,5 -¦1,5 -¦- ¦-
¦ ¦ЭИ962 ¦ 0,13¦лее 0,6¦лее 0,6¦ 12,0¦ 1,8¦ ¦
1-11 ¦16Х11Н2В2МФ¦2Х12Н2ВМФ,¦0,14 -¦Не бо- ¦Не бо- ¦10,5 -¦1,4 -¦- ¦-
¦ ¦ЭИ962А ¦ 0,18¦лее 0,6¦лее 0,6¦ 12,0¦ 1,8¦ ¦
1-12 ¦20Х13 ¦2Х13 ¦0,16 -¦Не бо- ¦Не бо- ¦12,0 -¦- ¦- ¦-
¦ ¦ ¦ 0,25¦лее 0,8¦лее 0,8¦ 14,0¦ ¦ ¦
Продолжение табл. 1
-----T----------------------T-------------------------------------------------T------------------
Для просмотра документа целиком скачайте его >>>
