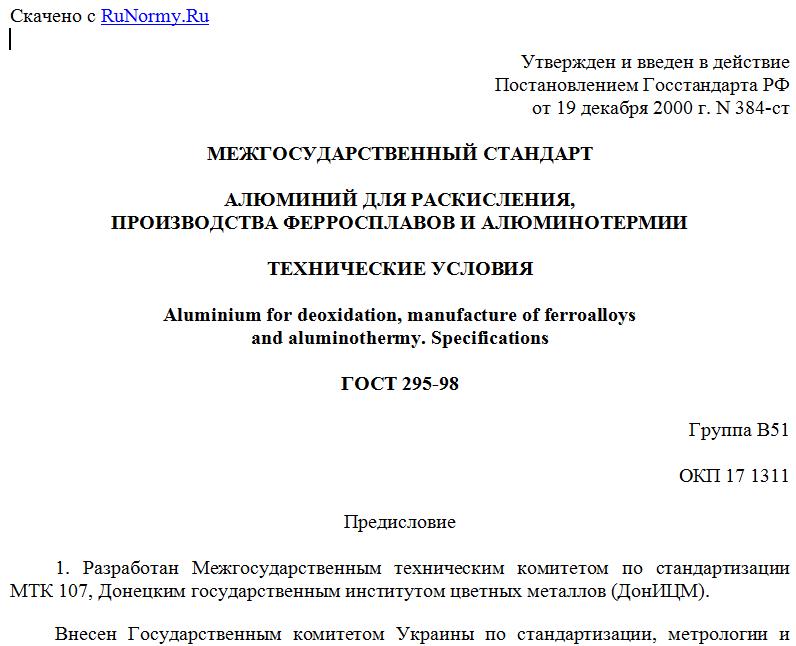

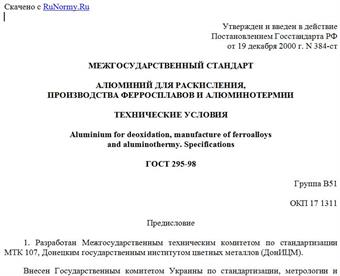

Утвержден и введен в действие
Постановлением Госстандарта РФ
от 19 декабря 2000 г. N 384-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
АЛЮМИНИЙ ДЛЯ РАСКИСЛЕНИЯ,
ПРОИЗВОДСТВА ФЕРРОСПЛАВОВ И АЛЮМИНОТЕРМИИ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Aluminium for deoxidation, manufacture of ferroalloys
and aluminothermy. Specifications
ГОСТ 295-98
Группа В51
ОКП 17 1311
Предисловие
1. Разработан Межгосударственным техническим комитетом по стандартизации МТК 107, Донецким государственным институтом цветных металлов (ДонИЦМ).
Внесен Государственным комитетом Украины по стандартизации, метрологии и сертификации.
2. Принят Межгосударственным Советом по стандартизации, метрологии и сертификации (Протокол N 14 от 12.11.98).
За принятие проголосовали:
Наименование государства Наименование национального органа по стандартизации
Азербайджанская Республика Азгосстандарт
Кыргызская Республика Кыргызстандарт
Республика Армения Армгосстандарт
Республика Беларусь Госстандарт Республики Беларусь
Республика Казахстан Госстандарт Республики Казахстан
Российская Федерация Госстандарт России
Республика Таджикистан Таджикгосстандарт
Туркменистан Главгосинспекция "Туркменстандартлары"
Республика Узбекистан Узгосстандарт
Украина Госстандарт Украины
3. Постановлением Государственного комитета Российской Федерации по стандартизации и метрологии от 19 декабря 2000г. N 384-ст межгосударственный стандарт ГОСТ 295-98 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 июля 2001 г.
4. Взамен ГОСТ 295-79.
1. Область применения
Настоящий стандарт распространяется на алюминий, изготовляемый из первичного сырья или из лома и отходов алюминиевых сплавов, в чушках и гранулах для раскисления, производства ферросплавов и алюминотермии и предназначенный для нужд экономики страны и экспорта.
Требования 5.5 и 6.3 настоящего стандарта являются обязательными.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 12.1.005-88. Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны
ГОСТ 12.1.007-76. Система стандартов безопасности труда. Вредные вещества. Классификация и общие требования безопасности
ГОСТ 12.2.009-99. Система стандартов безопасности труда. Станки металлообрабатывающие. Общие требования безопасности
ГОСТ 12.3.009-76. Система стандартов безопасности труда. Работы погрузочно-разгрузочные. Общие требования безопасности
ГОСТ 12.4.013-85 <*>. Система стандартов безопасности труда. Очки защитные. Общие технические условия
------------------------------
<*> На территории Российской Федерации действует ГОСТ Р 12.4.013-97.
ГОСТ 12.4.021-75. Система стандартов безопасности труда. Системы вентиляционные. Общие требования
ГОСТ 2226-88 (ИСО 6590-1-83, ИСО 7023-83). Мешки бумажные. Технические условия
ГОСТ 7727-81. Сплавы алюминиевые. Методы спектрального анализа
ГОСТ 9338-80. Барабаны фанерные. Технические условия
ГОСТ 11739.6-99. Сплавы алюминиевые литейные и деформируемые. Методы определения железа
ГОСТ 11739.7-99. Сплавы алюминиевые литейные и деформируемые. Методы определения кремния
ГОСТ 11739.11-98. Сплавы алюминиевые литейные и деформируемые. Методы определения магния
ГОСТ 11739.12-98. Сплавы алюминиевые литейные и деформируемые. Методы определения марганца
ГОСТ 11739.13-98. Сплавы алюминиевые литейные и деформируемые. Методы определения меди
ГОСТ 11739.16-90. Сплавы алюминиевые литейные и деформируемые. Методы определения никеля
ГОСТ 11739.17-90. Сплавы алюминиевые литейные и деформируемые. Методы определения олова
ГОСТ 11739.18-90. Сплавы алюминиевые литейные и деформируемые. Метод определения свинца
ГОСТ 11739.24-98. Сплавы алюминиевые литейные и деформируемые. Методы определения цинка
ГОСТ 13843-78. Катанка алюминиевая. Технические условия
ГОСТ 14192-96. Маркировка грузов
ГОСТ 14861-91. Тара производственная. Типы
ГОСТ 17811-78. Мешки полиэтиленовые для химической продукции. Технические условия
ГОСТ 18242-72 <*>. Статистический приемочный контроль по альтернативному признаку. Планы контроля
------------------------------
<*> На территории Российской Федерации действует ГОСТ Р 50779.71-99.
ГОСТ 18321-73. Статистический контроль качества. Методы случайного отбора выборок штучной продукции
ГОСТ 18477-79. Контейнеры универсальные. Типы, основные параметры и размеры
ГОСТ 21399-75. Пакеты транспортные чушек, катодов и слитков цветных металлов. Общие требования
ГОСТ 21650-76. Средства скрепления тарно-штучных грузов в транспортных пакетах. Общие требования
ГОСТ 24231-80. Цветные металлы и сплавы. Общие требования к отбору и подготовке проб для химического анализа
ГОСТ 24597-81. Пакеты тарно-штучных грузов. Основные параметры и размеры
ГОСТ 26653-90. Подготовка генеральных грузов к транспортированию. Общие требования.
3. Марки и технические требования
3.1. Алюминий изготовляют в соответствии с требованиями настоящего стандарта по технологической инструкции (по технологическому регламенту), утвержденной в установленном порядке.
3.2. Химический состав алюминия должен соответствовать требованиям таблицы 1.
Таблица 1
Марки и химический состав алюминия
Марка Массовая доля, %
суммы алюминия и магния, не менее в том числе магния, не более примесей, не более
меди цинка кремния свинца олова всего
АВ97 97,0 0,1 0,1 0,1 1,0 0,1 0,1 3,0
АВ91 91,0 3,0 3,0 0,8 3,0 0,3 0,2 9,0
АВ87 87,0 3,0 3,8 3,3 5,0 0,3 0,2 13,0
Примечания 1. По требованию потребителя массовая доля олова в алюминии может быть не более 0,03%, в этом случае в обозначение марки алюминия добавляют букву "ф". 2. По требованию потребителя массовая доля кремния в сплаве марки АВ91 может быть не более 1,0%. 3. Нормы в графе "всего" распространяются на массовые доли указанных в таблице примесей, в также примесей железа, марганца и никеля.
3.3. Алюминий изготовляют в виде чушек и гранул.
3.4. Чушки изготовляют массой не более 20 кг с пережимами и без пережимов, а также малогабаритные чушки массой не более 4 кг. Форму и размеры чушек устанавливает изготовитель. По соглашению с потребителем допускается изготовлять крупногабаритные чушки массой более 200 кг.
Поверхность чушек должна быть без шлаковых и инородных включений. Допускаются следы зачистки и вырубки дефектов на поверхности.
В изломе чушек допускается наличие усадочных раковин.
3.5. Чечевицеобразную форму гранул (от эллипсоидной до шарообразной) устанавливает изготовитель. Масса отдельной гранулы должна быть от 0,5 до 15 г.
Гранулы не должны содержать механических примесей.
Требования к качеству гранул устанавливают по требованию потребителя.
3.6. Допускается наличие ломаных чушек не более 10% массы партии, а для малогабаритных чушек - не более 5% массы партии.
В партии, предназначенной для экспорта, наличие ломаных чушек не допускается.
3.7. Дополнительные технические требования могут быть установлены в договорном соглашении потребителя с изготовителем.
3.8. На каждой чушке должны быть нанесены:
- товарный знак или товарный знак и наименование предприятия-изготовителя;
- номер плавки;
- цветная маркировка.
По согласованию с потребителем допускается наносить номер плавки, товарный знак и цветную маркировку сплава на верхний ряд чушек пакета.
3.9. Цветная маркировка должна быть нанесена на торцах чушек несмываемой краской в виде полос для алюминия марки:
- АВ97 - зеленой и коричневой;
- АВ91 - зеленой и черной;
- АВ87 - зеленой и красной.
На чушки с массовой долей олова не более 0,03% дополнительно наносят полосу красного цвета.
4. Правила приемки
4.1. Алюминий принимают партиями. Партия должна состоять из чушек или гранул алюминия одной марки, одной или нескольких плавок и оформлена одним документом о качестве, содержащим:
- товарный знак или товарный знак и наименование предприятия-изготовителя;
- марку алюминия;
- номер партии;
- массу партии;
Для просмотра документа целиком скачайте его >>>
