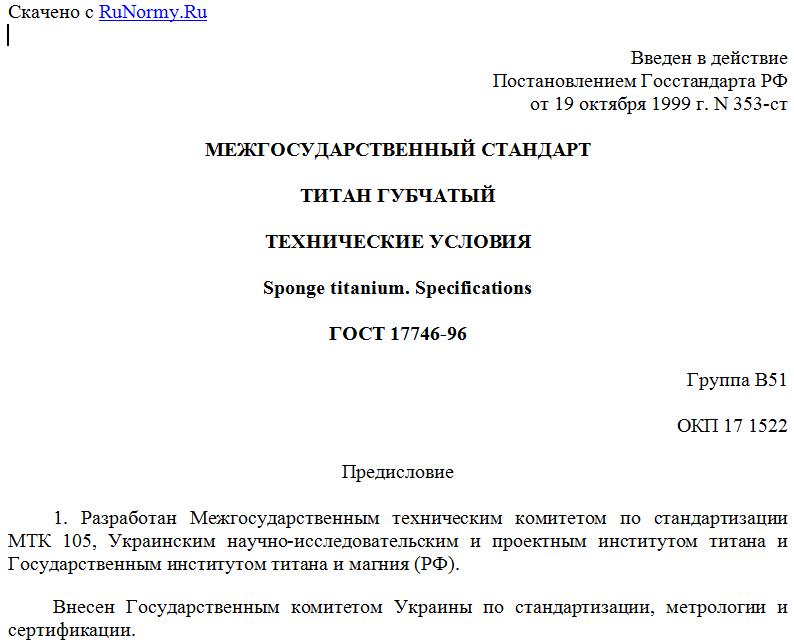

Введен в действие
Постановлением Госстандарта РФ
от 19 октября 1999 г. N 353-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ТИТАН ГУБЧАТЫЙ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Sponge titanium. Specifications
ГОСТ 17746-96
Группа В51
ОКП 17 1522
Предисловие
1. Разработан Межгосударственным техническим комитетом по стандартизации МТК 105, Украинским научно-исследовательским и проектным институтом титана и Государственным институтом титана и магния (РФ).
Внесен Государственным комитетом Украины по стандартизации, метрологии и сертификации.
2. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (протокол N 9 от 12 апреля 1996 г.).
За принятие проголосовали:
----------------------------T------------------------------------¬
¦ Наименование государства ¦ Наименование национального органа ¦
¦ ¦ по стандартизации ¦
+---------------------------+------------------------------------+
¦Азербайджанская Республика ¦Азгосстандарт ¦
¦Республика Беларусь ¦Госстандарт Беларуси ¦
¦Республика Казахстан ¦Госстандарт Республики Казахстан ¦
¦Российская Федерация ¦Госстандарт России ¦
¦Туркменистан ¦Главная государственная инспекция ¦
¦ ¦Туркменистана ¦
¦Украина ¦Госстандарт Украины ¦
L---------------------------+-------------------------------------
3. Постановлением Государственного комитета Российской Федерации по стандартизации и метрологии от 19 октября 1999 г. N 353-ст межгосударственный стандарт ГОСТ 17746-96 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 июля 2000 года.
4. Взамен ГОСТ 17746-79.
1. Область применения
Настоящий стандарт распространяется на губчатый титан, полученный магниетермическим способом с вакуумтермической очисткой и являющийся исходным материалом для производства полуфабрикатов из титана и его сплавов.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 9853.1-96. Титан губчатый. Метод определения азота
ГОСТ 9853.2-96. Титан губчатый. Метод определения железа
ГОСТ 9853.3-96. Титан губчатый. Методы определения углерода
ГОСТ 9853.4-96. Титан губчатый. Методы определения хлора
ГОСТ 9853.5-96. Титан губчатый. Методы определения кислорода
ГОСТ 9853.7-96. Титан губчатый. Метод определения алюминия
ГОСТ 9853.9-96. Титан губчатый. Метод определения кремния
ГОСТ 9853.10-96. Титан губчатый. Метод определения ниобия и тантала
ГОСТ 9853.11-96. Титан губчатый. Метод определения меди
ГОСТ 9853.12-96. Титан губчатый. Метод определения циркония
ГОСТ 9853.13-96. Титан губчатый. Метод определения олова
ГОСТ 9853.14-96. Титан губчатый. Метод определения магния
ГОСТ 9853.15-96. Титан губчатый. Метод определения молибдена
ГОСТ 9853.16-96. Титан губчатый. Метод определения вольфрама
ГОСТ 9853.17-96. Титан губчатый. Метод определения палладия
ГОСТ 9853.18-96. Титан губчатый. Метод определения марганца
ГОСТ 9853.19-96. Титан губчатый. Метод определения хрома
ГОСТ 9853.20-96. Титан губчатый. Метод определения ванадия
ГОСТ 9853.21-96. Титан губчатый. Метод определения водорода
ГОСТ 9853.22-96. Титан губчатый. Метод определения никеля
ГОСТ 9853.23-96. Титан губчатый. Спектральный метод определения кремния, железа, никеля
ГОСТ 9853.24-96. Титан губчатый. Спектральный метод определения ванадия, марганца, хрома, меди, циркония, алюминия, молибдена, олова, магния и вольфрама
ГОСТ 10157-79. Аргон газообразный и жидкий. Технические условия
ГОСТ 10354-82. Пленка полиэтиленовая. Технические условия
ГОСТ 14192-96. Маркировка грузов
ГОСТ 19360-74. Мешки-вкладыши пленочные. Общие технические условия
ГОСТ 23780-96. Титан губчатый. Методы отбора и подготовки проб
ГОСТ 23782-96. Титан губчатый. Метод определения фракционного состава
ГОСТ 30311-96. Титан губчатый. Метод определения твердости по Бринеллю.
3. Обозначения и сокращения
3.1. В обозначении марок буквы означают: ТГ - титан губчатый, Тв - твердый; цифры: 90, 100, 110, 120 и т.д. - значения твердости в единицах Бринелля НВ, определяемые при вдавливании стального шарика диаметром 10 мм под усилием 14715 Н (1500 кгс) и продолжительности выдержки 30 с.
3.2. В обозначении фракционного состава цифры означают предельные размеры в одном измерении кусков губчатого титана, соответствующие размерам отверстий сит, на которых куски рассеяны. Знак "минус" означает, что в результате рассева продукт получен под ситом указанного размера отверстий, а знак "плюс" - над ситом.
Для губчатого титана фракций -12 + 2 мм, -12 + 5 мм и -5 + 2 мм к обозначению марки добавляется буква "М".
4. Общие технические требования
4.1. Характеристики (свойства)
4.1.1. В зависимости от химического состава и механических свойств устанавливают следующие марки губчатого титана: ТГ-90, ТГ-100, ТГ-110, ТГ-120, ТГ-130, ТГ-150 и ТГ-Тв.
Химический состав и твердость по Бринеллю губчатого титана должны соответствовать требованиям, указанным в таблице 1.
Таблица 1
Химический состав и твердость губчатого титана
-------T--T------------------------------------------T-----------¬
¦Марка ¦КЧ¦ Химический состав, % ¦Твердость, ¦
¦ ¦ +-----T------------------------------------+ НВ, ¦
¦ ¦ ¦ти- ¦ массовая доля примесей, не более ¦10/1500/30,¦
¦ ¦ ¦тан, +----T-----T----T----T-----T----T----+ не более ¦
¦ ¦ ¦не ¦же- ¦крем-¦ни- ¦уг- ¦хлора¦азо-¦кис-¦ ¦
¦ ¦ ¦менее¦леза¦ния ¦келя¦ле- ¦ ¦та ¦ло- ¦ ¦
¦ ¦ ¦ ¦ ¦ ¦ ¦рода¦ ¦ ¦рода¦ ¦
+------+--+-----+----+-----+----+----+-----+----+----+-----------+
¦ТГ-90 ¦02¦99,74¦0,05¦0,01 ¦0,04¦0,02¦0,08 ¦0,02¦0,04¦90 ¦
+------+--+-----+----+-----+----+----+-----+----+----+-----------+
¦ТГ-100¦01¦99,72¦0,06¦0,01 ¦0,04¦0,03¦0,08 ¦0,02¦0,04¦100 ¦
+------+--+-----+----+-----+----+----+-----+----+----+-----------+
¦ТГ-110¦00¦99,67¦0,09¦0,02 ¦0,04¦0,03¦0,08 ¦0,02¦0,05¦110 ¦
+------+--+-----+----+-----+----+----+-----+----+----+-----------+
¦ТГ-120¦10¦99,64¦0,11¦0,02 ¦0,04¦0,03¦0,08 ¦0,02¦0,06¦120 ¦
+------+--+-----+----+-----+----+----+-----+----+----+-----------+
¦ТГ-130¦09¦99,56¦0,13¦0,03 ¦0,04¦0,03¦0,10 ¦0,03¦0,08¦130 ¦
+------+--+-----+----+-----+----+----+-----+----+----+-----------+
¦ТГ-150¦08¦99,45¦0,20¦0,03 ¦0,04¦0,03¦0,12 ¦0,03¦0,10¦150 ¦
+------+--+-----+----+-----+----+----+-----+----+----+-----------+
¦ТГ-Тв ¦07¦97,75¦1,90¦- ¦- ¦0,10¦0,15 ¦0,10¦- ¦- ¦
+------+--+-----+----+-----+----+----+-----+----+----+-----------+
¦ Примечания. 1. Результаты анализа округляются до последнего¦
¦знака, указанного в таблице. ¦
¦ 2. Массовая доля титана определяется по разности: 100% минус¦
¦сумма массовых долей регламентируемых примесей. ¦
¦ 3. По соглашению между изготовителем и потребителем¦
¦в губчатом титане, кроме марки ТГ-Тв, определяют массовые доли¦
¦нерегламентируемых примесей: водорода, магния, алюминия,¦
¦ванадия, хрома, марганца, меди, циркония, ниобия, молибдена,¦
¦палладия, олова, тантала, вольфрама. ¦
L-----------------------------------------------------------------
4.1.2. Губчатый титан (кроме ТГ-Тв), полученный в виде кусков неправильной формы, должен быть рассеян на фракции: -70 + 12 мм и -12 + 2 мм.
По соглашению сторон допускается изготовлять губчатый титан фракций: -100 + 12 мм, -25 + 12 мм, -12 + 5 мм, -5 + 2 мм и др.
4.1.2.1. В партиях губчатого титана всех марок (кроме ТГ-Тв) и фракций должно быть не более 10% кусков крупнее верхнего предела фракций.
4.1.2.2. В партиях губчатого титана марок ТГ-90, ТГ-100, ТГ-110, ТГ-120 фракции -70 + 12 мм не должно быть более 4% массы партии кусков мельче нижнего
