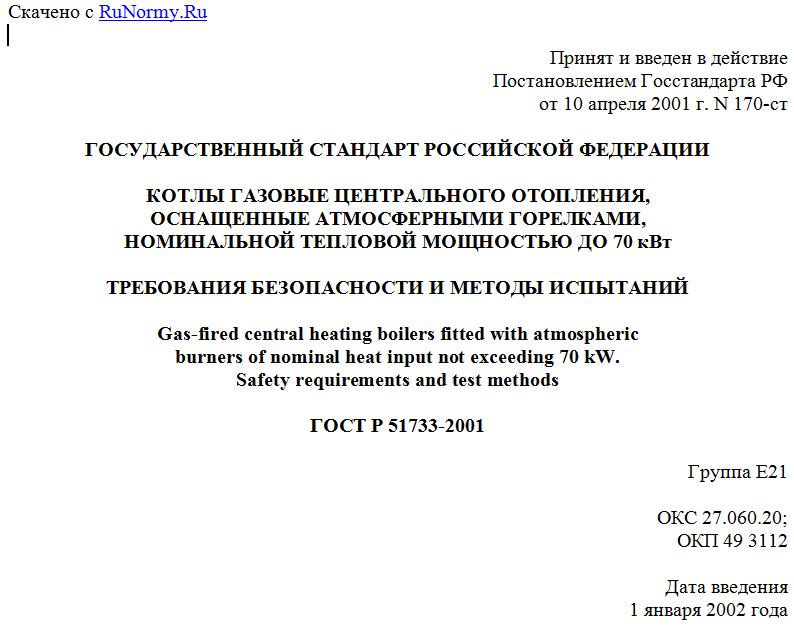

Принят и введен в действие
Постановлением Госстандарта РФ
от 10 апреля 2001 г. N 170-ст
ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КОТЛЫ ГАЗОВЫЕ ЦЕНТРАЛЬНОГО ОТОПЛЕНИЯ,
ОСНАЩЕННЫЕ АТМОСФЕРНЫМИ ГОРЕЛКАМИ,
НОМИНАЛЬНОЙ ТЕПЛОВОЙ МОЩНОСТЬЮ ДО 70 кВт
ТРЕБОВАНИЯ БЕЗОПАСНОСТИ И МЕТОДЫ ИСПЫТАНИЙ
Gas-fired central heating boilers fitted with atmospheric
burners of nominal heat input not exceeding 70 kW.
Safety requirements and test methods
ГОСТ Р 51733-2001
Группа Е21
ОКС 27.060.20;
ОКП 49 3112
Дата введения
1 января 2002 года
Предисловие
1. Разработан и внесен Техническим комитетом по стандартизации ТК 345 "Аппаратура бытовая, работающая на жидком, твердом и газообразном видах топлива".
2. Принят и введен в действие Постановлением Госстандарта России от 10 апреля 2001 г. N 170-ст.
3. Разделы 3, 4 настоящего стандарта представляют собой аутентичный текст европейского стандарта ЕН 297:1994 "Газовые котлы центрального отопления. Котлы типов и , оснащенные горелками низкого давления, с номинальной подводимой теплотой, не превышающей 70 кВт".
4. Введен впервые.
1. Общие положения
1.1. Область применения
Настоящий стандарт распространяется на газовые котлы центрального отопления типа , оснащенные атмосферными горелками низкого давления, работающие с использованием газов трех семейств, имеющие номинальную подводимую тепловую мощность не более 70 кВт, температуру воды - не более 95 °C, давление воды - не более 0,6 МПа (далее - котлы).
Настоящий стандарт не распространяется на котлы: предназначенные для установки на открытом воздухе; имеющие несколько нагревательных блоков с общим стабилизатором тяги; с дутьевыми горелками; конденсационного типа; предназначенные для присоединения к общей дымовой трубе, имеющей дымосос; снабженные ручными и автоматическими средствами регулирования подвода воздуха и/или удаления продуктов сгорания; комбинированного типа (центральное отопление и горячее водоснабжение).
1.2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 6357-81. Основные нормы взаимозаменяемости. Резьба трубная цилиндрическая
ГОСТ 14254-96 (МЭК 529-89). Степени защиты, обеспечиваемые оболочками (Код IP)
ГОСТ 16093-81. Основные нормы взаимозаменяемости. Резьба метрическая. Допуски. Посадки с зазором
ГОСТ 24705-81. Основные нормы взаимозаменяемости. Резьба метрическая. Основные размеры
ГОСТ 27570.0-87 (МЭК 335-1-76). Безопасность бытовых и аналогичных электрических приборов. Общие требования и методы испытаний
ГОСТ Р 51318.14.1-99 (СИСПР 14-1-93). Совместимость технических средств электромагнитная. Радиопомехи индустриальные от бытовых приборов, электрических инструментов и аналогичных устройств. Нормы и методы испытаний.
1.3. Определения и обозначения
В настоящем стандарте применяют следующие термины с соответствующими определениями:
1.3.1. Условия испытаний
1.3.1.1. Стандартные условия: температура окружающей среды 15 °C, атмосферное давление 101,3 кПа.
1.3.1.2. Нормальные условия: температура окружающей среды 20 °C, атмосферное давление 101,3 кПа.
1.3.2. Газы
1.3.2.1. Испытательные газы (газы): газы, предназначенные для проверки эксплуатационных характеристик котлов, использующих горючие газы. Испытательные газы подразделяют на эталонные и предельные:
- эталонный газ: испытательный газ с заданным химическим составом, соответствующий по параметрам наиболее распространенным в практике газоснабжения газам, на использование с которыми рассчитан котел;
- предельный газ: испытательный газ с заданным химическим составом, соответствующий крайним значениям параметров газов, применяемых в газоснабжении.
1.3.2.2. Теплота сгорания газа : количество тепла, выделяемое при полном сгорании единицы объема или единицы массы газа.
Единицы физической величины:
- либо мегаджоули на кубический метр сухого газа в стандартных условиях (МДж/м3);
- либо мегаджоули на килограмм сухого газа (МДж/кг).
Существуют два типа теплоты сгорания:
- высшая теплота сгорания газа : количество тепла, выделяющееся при полном сгорании единицы объема или единицы массы сухого газа при нормальных условиях с учетом теплоты конденсации водяных паров;
- низшая теплота сгорания газа : количество тепла, выделяющееся при полном сгорании единицы объема или единицы массы сухого газа при нормальных условиях без учета теплоты конденсации водяных паров продуктов сгорания газа.
В настоящем стандарте применяют только низшую теплоту сгорания.
1.3.2.3. Относительная плотность газа : отношение масс равных объемов сухого газа и сухого воздуха при одинаковых условиях по температуре и давлению.
1.3.2.4. Число Воббе W: показатель, представляющий собой отношение теплоты сгорания газа к квадратному корню относительной плотности при стандартных условиях. Характеризует постоянство теплового потока, получаемого при сжигании газа. Число Воббе называют высшим и низшим в зависимости от используемой теплоты сгорания газа и выражают в мегаджоулях на кубический метр (МДж/м3).
1.3.2.5. Давление газа: статическое давление движущегося газа относительно атмосферного давления. Единица физической величины - килопаскаль (кПа).
Типы давления:
а) испытательное давление: давление газа, используемое для проверки рабочих характеристик котлов.
Испытательные давления подразделяют на номинальное и предельные давления:
1) номинальное давление : статическое давление газа, соответствующее номинальной подводимой тепловой мощности котла при его работе на эталонном газе;
2) предельные давления: давления, значения которых соответствуют крайним условиям газоснабжения котла.
Обозначение: - максимальное давление; - минимальное давление;
б) пара давлений: комбинация двух различных подводимых давлений газа, применяемых из-за существенного различия между числами Воббе в пределах отдельного семейства или группы, в которой:
1) высокое давление соответствует газам с меньшим числом Воббе;
2) низкое давление соответствует газам с большим числом Воббе.
1.3.3. Составные части котла
1.3.3.1. Газоснабжение:
- входное соединение газа: часть котла, предназначенная для подсоединения к трубопроводу подачи газа;
- газовый тракт: части котла между входным газовым патрубком и горелкой (горелками), по которым подают или в которых находится газ;
- дроссель: устройство с одним или несколькими отверстиями, установленное на пути газового потока между входным соединением газа и горелкой для создания перепада и уменьшения давления газа в горелке до заданных давления и расхода подводимого газа;
- сопло: деталь, через которую газ поступает в горелку;
- устройство регулировки расхода газа: устройство, позволяющее устанавливать определенное значение расхода газа через горелку в соответствии с условиями газоснабжения. Рабочая операция, выполняемая этим устройством, называется "регулировкой расхода газа";
- устройство задания диапазона: устройство, предназначенное для задания номинальной подводимой тепловой мощности котла в пределах максимального и минимального значений подводимой тепловой мощности, указанных изготовителем;
- устройство регулировки подачи воздуха: устройство, которое позволяет установить желаемое значение подачи воздуха в горелку в соответствии с условиями газоснабжения.
Действие по изменению настройки устройства регулировки подачи воздуха называется "регулировкой подачи первичного воздуха".
Горелка:
а) основная горелка: горелка, в которой сгорает все поступающее топливо или его основная часть;
б) запальное устройство: устройство, предназначенное для розжига горелки;
в) ручное устройство розжига: устройство, с помощью которого горелку разжигают вручную;
г) автоматическое устройство розжига: автоматическое устройство, которое поджигает запальную горелку или непосредственно основную горелку;
д) запальная горелка: горелка, предназначенная для розжига основной горелки.
Типы запальной горелки:
1) постоянная запальная горелка: запальная горелка, которая работает непрерывно в течение всего периода использования котла;
2) периодическая запальная горелка: запальная горелка, разжигаемая до основной горелки и гаснущая вместе с основной горелкой;
3) переменная запальная горелка: запальная горелка, которая гаснет после розжига основной горелки и повторно разжигается от пламени основной горелки непосредственно перед тем, как последняя гаснет;
4) пусковая запальная горелка: запальная горелка, которая работает только во время розжига.
1.3.3.2. Тракт продуктов сгорания: тракт, в состав которого входят камера сгорания, теплообменник и канал для удаления продуктов сгорания в дымоход, включая выпускной патрубок, стабилизатор тяги и датчик тяги:
- камера сгорания: замкнутое пространство, внутри которого сгорает смесь газа и воздуха;
- выпускной патрубок: часть котла, соединенная с дымоходом и предназначенная для удаления продуктов сгорания;
- стабилизатор тяги: устройство, установленное в контуре продуктов сгорания котла, чтобы ослабить влияние тяги в дымоходе на характеристики горелки и процесс горения;
- датчик тяги: устройство, вызывающее прекращение работы основной горелки или основной и запальной горелок, когда продукты сгорания выходят через стабилизатор тяги в помещение.
1.3.3.3. Устройства регулировки, управления и защиты:
- регулятор давления газа: устройство, которое поддерживает на выходе из него постоянное давление в пределах установленного диапазона независимо от расхода газа и давления на входе;
- регулятор расхода: устройство, которое поддерживает расход между фиксированными крайними значениями в пределах заданного диапазона независимо от значений давления газа на входе и на выходе из него;
- устройство контроля расхода воды: устройство, которое прекращает подачу газа к основной горелке, когда значение расхода воды через котел меньше установленного значения, и автоматически приоткрывает подачу газа, когда значение расхода воды достигает установленного значения;
- устройство контроля пламени: устройство, содержащее чувствительный элемент, который вызывает открытие или закрытие подачи газа к горелке при наличии или отсутствии пламени;
- термостат управления: устройство, автоматически поддерживающее определенную температуру воды в заданном диапазоне;
- регулируемый термостат управления: термостат, который позволяет пользователю установить требуемое значение температуры воды между минимальным и максимальным значениями;
- нерегулируемый термостат управления: термостат, который настроен изготовителем на определенное значение температуры воды и не позволяет задать другое значение температуры;
- термостат предельного нагрева: устройство, которое отключает подачу газа, когда достигается предельное значение температуры, и автоматически приоткрывает подачу газа, когда значение температуры становится ниже фиксированного предельного значения;
