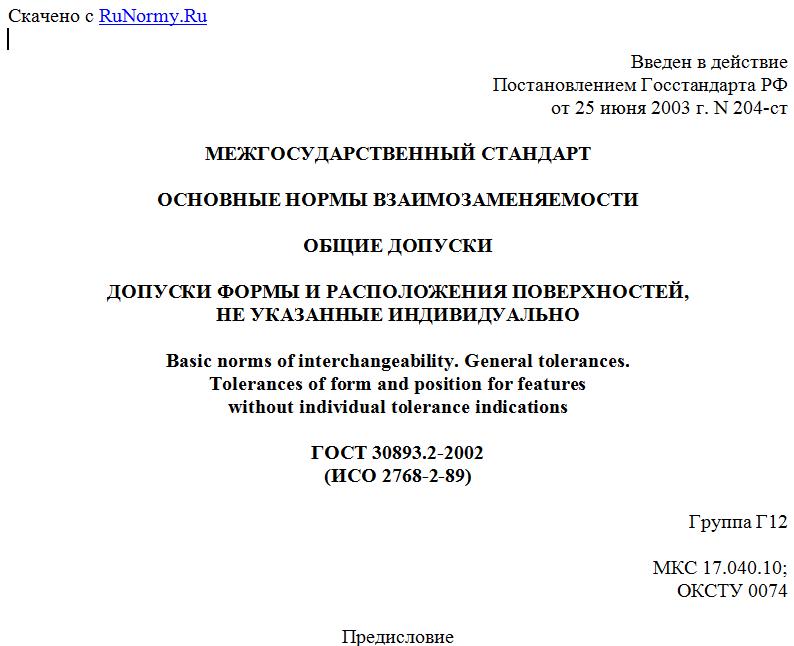

Введен в действие
Постановлением Госстандарта РФ
от 25 июня 2003 г. N 204-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ОСНОВНЫЕ НОРМЫ ВЗАИМОЗАМЕНЯЕМОСТИ
ОБЩИЕ ДОПУСКИ
ДОПУСКИ ФОРМЫ И РАСПОЛОЖЕНИЯ ПОВЕРХНОСТЕЙ,
НЕ УКАЗАННЫЕ ИНДИВИДУАЛЬНО
Basic norms of interchangeability. General tolerances.
Tolerances of form and position for features
without individual tolerance indications
ГОСТ 30893.2-2002
(ИСО 2768-2-89)
Группа Г12
МКС 17.040.10;
ОКСТУ 0074
Предисловие
1. Разработан Научно-исследовательским и конструкторским институтом средств измерения в машиностроении (ОАО "НИИизмерения").
2. Внесен Госстандартом России.
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол N 22 от 6 ноября 2002 г.).
За принятие проголосовали:
Наименование государства Наименование национального органа по стандартизации
Республика Беларусь Госстандарт Республики Беларусь
Грузия Грузстандарт
Республика Казахстан Госстандарт Республики Казахстан
Кыргызская Республика Кыргызстандарт
Республика Молдова Молдова-Стандарт
Российская Федерация Госстандарт России
Туркменистан Главгосслужба "Туркменстандартлары"
4. Стандарт гармонизирован с международным стандартом ИСО 2768-2-89 "Общие допуски. Часть 2. Геометрические допуски, не указанные индивидуально" путем изменения отдельных фраз (слов, значений показателей), направленных на учет конкретных потребностей промышленности (или иных отраслей экономики) и содержит дополнительные требования, отражающие потребности экономики Российской Федерации.
5. Постановлением Государственного комитета Российской Федерации по стандартизации и метрологии от 25 июня 2003 г. N 204-ст межгосударственный стандарт ГОСТ 30893.2-2002 (ИСО 2768-2-89) введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 2004 г.
6. Взамен ГОСТ 25069-81.
1. Область применения
Настоящий стандарт распространяется на металлические детали, изготовленные резанием, и устанавливает общие допуски формы и расположения для тех элементов, для которых на чертеже эти допуски не указаны индивидуально (неуказанные допуски формы и расположения).
Общие допуски по настоящему стандарту могут применяться также для неметаллических деталей и деталей, обрабатываемых способами, не относящимися к обработке резанием, если они не предусмотрены другими стандартами и пригодны для этих деталей.
Дополнительные требования, отражающие потребности экономики страны, выделены курсивом (см. Приложение А).
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 2.308-79. Единая система конструкторской документации. Указание на чертежах допусков формы и расположения поверхностей
ГОСТ 24642-81. Основные нормы взаимозаменяемости. Допуски формы и расположения поверхностей. Основные термины и определения
ГОСТ 25346-89. Основные нормы взаимозаменяемости. Единая система допусков посадок. Общие положения, ряды допусков и основных отклонений
ГОСТ 30893.1-2002. Основные нормы взаимозаменяемости. Общие допуски. Предельные отклонения линейных и угловых размеров с неуказанными допусками.
3. Определения
В настоящем стандарте приняты следующие термины с соответствующими определениями:
3.1. Общий допуск формы или расположения: допуск, указываемый на чертеже или в других технических документах общей записью и применяемый в тех случаях, когда допуск формы или расположения не указан индивидуально для соответствующего элемента детали.
3.2. Термины и определения допусков формы и расположения поверхностей: по ГОСТ 24642.
3.3. Термины и определения допусков размеров: по ГОСТ 25346.
4. Общие положения
4.1. Общие допуски формы и расположения поверхностей по настоящему стандарту применяются, если на чертеже или в другой технической документации имеется ссылка на настоящий стандарт в соответствии с разделом 7.
Принципы назначения общих допусков формы и расположения изложены в Приложении Б.
4.2. Общие допуски формы и расположения установлены по трем классам точности. При выборе класса точности следует учитывать обычную точность соответствующего производства. Если необходимы меньшие допуски или допустимы и экономически выгодны большие допуски, то эти допуски должны быть указаны непосредственно для соответствующих элементов согласно ГОСТ 2.308.
4.3. Значения общих допусков формы и расположения применяются независимо от действительных размеров рассматриваемых и базовых элементов (допуски являются независимыми).
4.4. Общие допуски цилиндричности, профиля продольного сечения, наклона, перекоса осей, позиционные, полного радиального и полного торцового биения, формы заданного профиля и формы заданной поверхности не устанавливаются. Отклонения этих видов косвенно ограничиваются допусками на линейные и угловые размеры или другими видами допусков формы и расположения, в том числе и общими. Если такого ограничения недостаточно, то перечисленные виды допусков должны указываться на чертеже непосредственно для соответствующих элементов.
5. Общие допуски формы
5.1. Отклонения формы для элементов с указанными на чертеже предельными отклонениями размеров в соответствии с ГОСТ 25346 должны быть ограничены в пределах поля допуска размера (Приложение А).
5.2. Общие допуски прямолинейности и плоскостности для элементов с не указанными на чертеже предельными отклонениями (общими допусками) размеров приведены в таблице 1.
Таблица 1
Размеры в миллиметрах
Класс точности Общие допуски прямолинейности и плоскостности для интервалов номинальных длин
до 10 св. 10 до 30 св. 30 до 100 св. 100 до 300 св. 300 до 1000 св. 1000 до 3000
H 0,02 0,05 0,1 0,2 0,3 0,4
K 0,05 0,1 0,2 0,4 0,6 0,8
L 0,1 0,2 0,4 0,8 1,2 1,6
Примечание. Допуск прямолинейности выбирается исходя из длины элемента, а плоскостности - по длине большей стороны поверхности или ее диаметру, если поверхность ограничена круговым контуром.
Дополнительные требования по ограничению общего допуска прямолинейности и плоскостности для элементов с указанными на чертеже допусками ориентации (параллельности, перпендикулярности, наклона) приведены в Приложении А.
5.3. Общий допуск круглости для элементов с не указанными на чертеже предельными отклонениями размеров равен допуску на диаметр, но не должен превышать общего допуска на радиальное биение (6.4).
6. Общие допуски расположения и биения
6.1. Общий допуск параллельности равен допуску размера между рассматриваемыми элементами. За базу следует принимать наиболее протяженный из двух рассматриваемых элементов. Если два элемента имеют одинаковую длину, то в качестве базы может быть принят любой из них.
6.2. Общие допуски перпендикулярности должны соответствовать приведенным в таблице 2. За базу следует принимать элемент, образующий более длинную сторону рассматриваемого прямого угла. Если стороны угла имеют одинаковую номинальную длину, то в качестве базы может быть принята любая из них.
Таблица 2
Размеры в миллиметрах
Класс точности Общие допуски перпендикулярности для интервалов номинальных длин более короткой стороны угла
до 100 св. 100 до 300 св. 300 до 1000 св. 1000 до 3000
H 0,2 0,3 0,4 0,5
K 0,4 0,6 0,8 1,0
L 0,6 1,0 1,5 2,0
6.3. Общие допуски симметричности и пересечения осей должны соответствовать приведенным в таблице 3. За базу следует принимать элемент с большей длиной. Если рассматриваемые элементы имеют одинаковую длину, то в качестве базы может быть принят любой из них.
Таблица 3
Размеры в миллиметрах
Класс точности Общие допуски симметричности и пересечения осей для интервалов номинальных длин более короткой стороны угла
до 100 св. 100 до 300 св. 300 до 1000 св. 1000 до 3000
H 0,5
K 0,6 0,8 1
L 0,6 1,0 1,5 2
Примечание. Допуски симметричности и пересечения осей указаны в диаметральном выражении.
6.4. Общие допуски радиального и торцового биения, а также биения в заданном направлении (перпендикулярно к образующей поверхности) должны соответствовать указанным:
Класс точности Допуск биения, мм:
