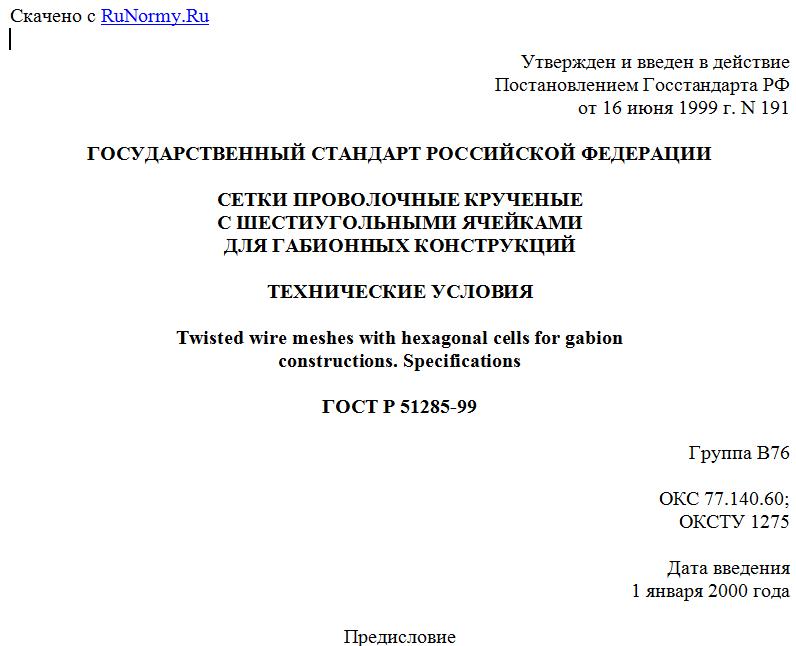

Утвержден и введен в действие
Постановлением Госстандарта РФ
от 16 июня 1999 г. N 191
ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СЕТКИ ПРОВОЛОЧНЫЕ КРУЧЕНЫЕ
С ШЕСТИУГОЛЬНЫМИ ЯЧЕЙКАМИ
ДЛЯ ГАБИОННЫХ КОНСТРУКЦИЙ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Twisted wire meshes with hexagonal cells for gabion
constructions. Specifications
ГОСТ Р 51285-99
Группа В76
ОКС 77.140.60;
ОКСТУ 1275
Дата введения
1 января 2000 года
Предисловие
1. Разработан Научно-производственным объединением (НПО "Эколандшафт") совместно с Техническим комитетом по стандартизации ТК 146 "Метизы".
Внесен Техническим комитетом по стандартизации ТК 146 "Метизы".
2. Утвержден и введен в действие Постановлением Госстандарта России от 16 июня 1999 г. N 191.
3. Введен впервые.
1. Область применения
1.1. Настоящий стандарт распространяется на проволочные крученые сетки с шестиугольными ячейками, предназначенные для габионных конструкций, защитных барьеров и других сетчатых конструкций, применяемых для берегоукрепления, армирования грунтов, укрепления склонов и откосов, защиты от камнепадов, снежных лавин, селевых потоков и т.д.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 380-94. Сталь углеродистая обыкновенного качества. Марки
ГОСТ 3282-74. Проволока стальная низкоуглеродистая общего назначения. Технические условия
ГОСТ 5960-72. Пластикат поливинилхлоридный для изоляции и защитных оболочек проводов и кабелей. Технические условия
ГОСТ 10446-80. Проволока. Метод испытания на растяжение
ГОСТ 10447-93. Проволока. Метод испытания на навивание
ГОСТ 14192-96. Маркировка грузов
ГОСТ 15150-69 Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 24597-81. Пакеты тарно-штучных грузов. Основные параметры и размеры
ГОСТ 26663-85. Пакеты транспортные. Общие технические требования
ГОСТ Р 50575-93. Проволока стальная. Требования к цинковому покрытию и методы испытания покрытия.
3. Определения
В настоящем стандарте применяются определения, обозначения, сокращения, приведенные в Приложении А.
4. Классификация, основные параметры и размеры
4.1. Сетки изготовляют с шестиугольными ячейками взаимно скрученными (свитыми) проволоками методом скрутки двух проволок в одном направлении на полный оборот 180° с минимальным количеством скруток, равным трем.
Схема ячеек сетки приведена на рисунке 1.
1 - проволока кромки;
2 - основная проволока;
В - размер ячейки;
- размер диагонали ячейки
Рисунок 1. Схема шестиугольных ячеек сетки
4.2. Сетки классифицируют по видам покрытия проволоки. Требования к проволоке, применяемой для изготовления сетки, приведены в Приложении Б.
4.3. Основные параметры и размеры сеток приведены в таблице 1.
Таблица 1
Размеры и предельные отклонения размеров сетки
--------------T-------------T--------T--------------T------------¬
¦Размер ячейки¦ Диаметр ¦Размер ¦Ширина сетки, ¦ Длина ¦
¦ В ¦ проволоки ¦диагона-¦ мм ¦ рулона, м ¦
¦ ¦без покрытия ¦ли В , ¦ ¦ ¦
¦ ¦полимером, мм¦ 1 ¦ ¦ ¦
+------T------+-----T-------+мм +------T-------+------T-----+
¦номин.¦пред. ¦сетки¦кромки ¦ ¦номин.¦ пред. ¦номин.¦пред.¦
¦ мм ¦откл.,¦ ¦ ¦ ¦ ¦ откл. ¦ ¦откл.¦
¦ ¦ % ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
+------+------+-----+-------+--------+------+-------+------+-----+
¦ 60 ¦+18 ¦ 2,0 ¦ 2,4 ¦ 80 ¦ 1000 ¦ +/- 60¦ 25 ¦ + 1 ¦
¦ 60 ¦ -4 ¦ 2,2 ¦ 2,7 ¦ ¦ 2000 ¦ ¦ 50 ¦ 0 ¦
¦ 60 ¦ ¦ 2,4 ¦ 3,0 ¦ ¦ 3000 ¦ ¦ 100 ¦ ¦
¦ 60 ¦ ¦ 2,7 ¦ 3,4 ¦ ¦ 4000 ¦ ¦ ¦ ¦
+------+------+-----+-------+--------+ +-------+ ¦ ¦
¦ 80 ¦+16 ¦ 2,0 ¦ 2,4 ¦ 100 ¦ ¦ +/- 80¦ ¦ ¦
¦ 80 ¦ -4 ¦ 2,2 ¦ 2,7 ¦ ¦ ¦ ¦ ¦ ¦
¦ 80 ¦ ¦ 2,4 ¦ 3,0 ¦ ¦ ¦ ¦ ¦ ¦
¦ 80 ¦ ¦ 2,5 ¦ 3,0 ¦ ¦ ¦ ¦ ¦ ¦
¦ 80 ¦ ¦ 2,7 ¦ 3,4 ¦ ¦ ¦ ¦ ¦ ¦
¦ 80 ¦ ¦ 2,8 ¦ 3,9 ¦ ¦ ¦ ¦ ¦ ¦
¦ 80 ¦ ¦ 3,0 ¦ 3,9 ¦ ¦ ¦ ¦ ¦ ¦
+------+ +-----+-------+--------+ +-------+ ¦ ¦
¦ 100 ¦ ¦ 2,7 ¦ 3,4 ¦ 120 ¦ ¦+/- 100¦ ¦ ¦
¦ 100 ¦ ¦ 3,0 ¦ 3,9 ¦ ¦ ¦ ¦ ¦ ¦
¦ 100 ¦ ¦ 3,4 ¦ 3,9 ¦ ¦ ¦ ¦ ¦ ¦
+------+------+-----+-------+--------+------+-------+------+-----+
¦ Примечания. 1. При изготовлении проволоки с полимерным¦
¦покрытием диаметр проволоки увеличивается на 1 мм. ¦
¦ 2. По соглашению сторон допускается изготовлять сетку¦
¦из проволоки других диаметров. ¦
¦ 3. Размер диагонали В не контролируется, обеспечивается¦
¦ 1 ¦
¦технологическим инструментом. ¦
L-----------------------------------------------------------------
Номинальный размер ячейки принимают за номер сетки.
По соглашению сторон допускается поставка рулонов другой длины и ширины, а также сетки в картах. Размеры карт согласовывают с потребителем.
Теоретическая масса сетки проволоки площадью 1 м2 - по Приложению В.
4.4. Исключен с 1 июля 2003 года. - Изменение N 1, введенное в действие Постановлением Госстандарта РФ от 29.01.2003 N 35-ст.
Таблица 2 исключена с 1 июля 2003 года. - Изменение N 1, введенное в действие Постановлением Госстандарта РФ от 29.01.2003 N 35-ст.
Примеры условных обозначений сеток:
Сетка с ячейкой N 80 из проволоки диаметром 2,4 мм, покрытой цинком:
Сетка 80-2,4-Ц ГОСТ Р 51285-99
Сетка с ячейкой N 100 из проволоки диаметром 2,7 мм, покрытой сплавом цинка с алюминием и мишметаллом:
Сетка 100-2,7-ЦАММ ГОСТ Р 51285-99
Сетка с ячейкой N 60 из проволоки диаметром 2,0 мм, покрытой цинком и полимером:
Сетка 60-2,0-ЦП ГОСТ Р 51285-99
Сетка с ячейкой N 60 из проволоки диаметром 2,2 мм, покрытой сплавом цинка с алюминием и мишметаллом и полимером:
Сетка 60-2,2-ЦАММП ГОСТ Р 51285-99
5. Технические требования
