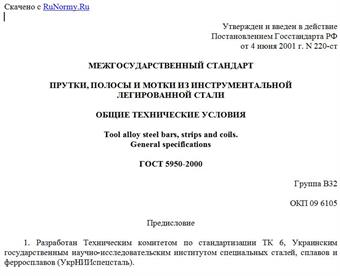

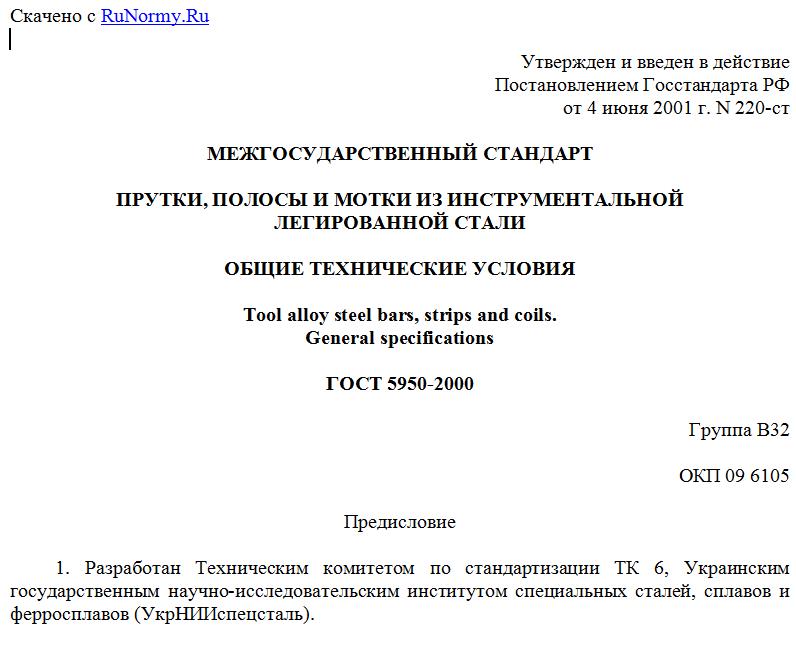

Утвержден и введен в действие
Постановлением Госстандарта РФ
от 4 июня 2001 г. N 220-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПРУТКИ, ПОЛОСЫ И МОТКИ ИЗ ИНСТРУМЕНТАЛЬНОЙ
ЛЕГИРОВАННОЙ СТАЛИ
ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ
Tool alloy steel bars, strips and coils.
General specifications
ГОСТ 5950-2000
Группа В32
ОКП 09 6105
Предисловие
1. Разработан Техническим комитетом по стандартизации ТК 6, Украинским государственным научно-исследовательским институтом специальных сталей, сплавов и ферросплавов (УкрНИИспецсталь).
Внесен Государственным комитетом стандартизации, метрологии и сертификации Украины.
2. Принят Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол N 17 от 22 июня 2000 г.).
За принятие проголосовали:
-------------------------T---------------------------------------¬
¦Наименование государства¦ Наименование национального органа ¦
¦ ¦ по стандартизации ¦
+------------------------+---------------------------------------+
¦Республика Беларусь ¦Госстандарт Республики Беларусь ¦
¦Республика Казахстан ¦Госстандарт Республики Казахстан ¦
¦Кыргызская Республика ¦Кыргызстандарт ¦
¦Российская Федерация ¦Госстандарт России ¦
¦Туркменистан ¦Главгосслужба "Туркменстандартлары" ¦
¦Украина ¦Госстандарт Украины ¦
¦Молдова ¦Молдова-Стандарт ¦
L------------------------+----------------------------------------
3. Постановлением Государственного комитета Российской Федерации по стандартизации и метрологии от 4 июня 2001 г. N 220-ст межгосударственный стандарт ГОСТ 5950-2000 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 2002 г.
4. Взамен ГОСТ 5950-73.
1. Область применения
Настоящий стандарт распространяется на горячекатаные прутки, полосы и мотки, кованые прутки и полосы, калиброванные прутки и мотки, прутки со специальной отделкой поверхности (далее - металлопродукция) из инструментальной легированной стали.
На сталь марок 3Х2МНФ, 4ХМНФС, 9ХФМ, а также слитки, блюмсы, слябы, заготовки, поковки, лист, ленту, трубы и другую металлопродукцию стандарт распространяется только в части норм химического состава.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 1051-73. Прокат калиброванный. Общие технические условия
ГОСТ 1133-71. Сталь кованая круглая и квадратная. Сортамент
ГОСТ 1763-68 (ИСО 3887-77). Сталь. Методы определения глубины обезуглероженного слоя
ГОСТ 1778-70 (ИСО 4967-79). Сталь. Металлографические методы определения неметаллических включений
ГОСТ 2590-88. Прокат стальной горячекатаный круглый. Сортамент
ГОСТ 2591-88. Прокат стальной горячекатаный квадратный. Сортамент
ГОСТ 4405-75. Полосы горячекатаные и кованые из инструментальной стали. Сортамент
ГОСТ 5639-82. Стали и сплавы. Методы выявления и определения величины зерна
ГОСТ 7417-75. Сталь калиброванная круглая. Сортамент
ГОСТ 7565-81 (ИСО 377-2-89). Чугун, сталь и сплавы. Метод отбора проб для определения химического состава
ГОСТ 7566-94. Металлопродукция. Приемка, маркировка, упаковка, транспортирование и хранение
ГОСТ 8233-56. Сталь. Эталоны микроструктуры
ГОСТ 8559-75. Сталь калиброванная квадратная. Сортамент
ГОСТ 8560-78. Прокат калиброванный шестигранный. Сортамент
ГОСТ 9012-59 (ИСО 410-82, ИСО 6506-81). Металлы. Метод измерения твердости по Бринеллю
ГОСТ 9013-59 (ИСО 6508-86). Металлы. Метод измерения твердости по Роквеллу
ГОСТ 10243-75. Сталь. Метод испытаний и оценки макроструктуры
ГОСТ 12344-88. Стали легированные и высоколегированные. Методы определения углерода
ГОСТ 12345-2001. Стали легированные и высоколегированные. Методы определения серы
ГОСТ 12346-78 (ИСО 439-82, ИСО 4829-1-86). Стали легированные и высоколегированные. Методы определения кремния
ГОСТ 12347-77. Стали легированные и высоколегированные. Методы определения фосфора
ГОСТ 12348-78 (ИСО 629-82). Стали легированные и высоколегированные. Методы определения марганца
ГОСТ 12349-83. Стали легированные и высоколегированные. Методы определения вольфрама
ГОСТ 12350-78. Стали легированные и высоколегированные. Методы определения хрома
ГОСТ 12351-81. Стали легированные и высоколегированные. Методы определения ванадия
ГОСТ 12352-81. Стали легированные и высоколегированные. Методы определения никеля
ГОСТ 12354-81. Стали легированные и высоколегированные. Методы определения молибдена
ГОСТ 12355-78. Стали легированные и высоколегированные. Методы определения меди
ГОСТ 12356-81. Стали легированные и высоколегированные. Методы определения титана
ГОСТ 12361-82. Стали легированные и высоколегированные. Методы определения ниобия
ГОСТ 14955-77. Сталь качественная круглая со специальной отделкой поверхности. Технические условия
ГОСТ 18895-97. Сталь. Метод фотоэлектрического спектрального анализа
ГОСТ 26877-91. Металлопродукция. Методы измерения отклонений формы
ГОСТ 28033-89. Сталь. Метод рентгенофлюоресцентного анализа
ГОСТ 28473-90. Чугун, сталь, ферросплавы, хром, марганец металлический. Общие требования к методам анализа.
3. Классификация, основные параметры и размеры
3.1. Классификация
Металлопродукцию подразделяют:
- по назначению в зависимости от марки стали - на две группы (Приложение А):
I - для изготовления инструмента, используемого в основном для обработки металлов и других материалов в холодном состоянии;
II - для изготовления инструмента, используемого в дальнейшем у потребителя для обработки металлов давлением при температурах выше 300 °С;
- по способу дальнейшей обработки горячекатаную и кованую металлопродукцию I и II групп подразделяют на подгруппы:
а - для горячей обработки давлением (в том числе для осадки, высадки), а также для холодного волочения - без контроля структурных характеристик;
б - для холодной механической обработки (обточки, строжки, фрезерования и др.) - с полным объемом испытаний;
- по качеству и отделке поверхности металлопродукцию подразделяют:
горячекатаную и кованую на:
2ГП - для подгруппы а;
3ГП - для подгруппы б повышенного качества;
4ГП - для подгруппы б обычного качества;
калиброванную - на Б и В;
со специальной отделкой поверхности - на В, Г, Д.
Обозначение отделки поверхности указывают в заказе.
3.2. Марки
3.2.1. Марки и химический состав стали по плавочному анализу должны соответствовать таблице 1.
Таблица 1
---------------T---------------------------------------------------------------------------------------------------¬
¦ Марка стали ¦ Массовая доля элемента, % ¦
¦ +-----------T-----------T-----------T-------------T-----------T-----------T------------T------------+
¦ ¦ углерода ¦ кремния ¦ марганца ¦ хрома ¦ вольфрама ¦ ванадия ¦ молибдена ¦никеля ¦
+--------------+-----------+-----------+-----------+-------------+-----------+-----------+------------+------------+
¦ Группа I ¦
¦13Х ¦1,25 - 1,40¦0,10 - 0,40¦0,15 - 0,45¦0,40 - 0,70 ¦- ¦- ¦- ¦- ¦
¦8ХФ ¦0,70 - 0,80¦0,10 - 0,40¦0,15 - 0,45¦0,40 - 0,70 ¦- ¦0,15 - 0,30¦- ¦- ¦
¦9ХФ ¦0,80 - 0,90¦0,10 - 0,40¦0,30 - 0,60¦0,40 - 0,70 ¦- ¦0,15 - 0,30¦- ¦- ¦
¦11ХФ ¦1,05 - 1,15¦0,10 - 0,40¦0,40 - 0,70¦0,40 - 0,70 ¦- ¦0,15 - 0,30¦- ¦- ¦
¦(11Х) ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦9ХФМ ¦0,80 - 0,90¦0,10 - 0,40¦0,30 - 0,60¦0,40 - 0,70 ¦- ¦0,15 - 0,30¦0,15 - 0,25 ¦- ¦
¦Х ¦0,95 - 1,10¦0,10 - 0,40¦0,15 - 0,45¦1,30 - 1,65 ¦- ¦- ¦- ¦- ¦
¦9Х1 ¦0,80 - 0,95¦0,25 - 0,45¦0,15 - 0,45¦1,40 - 1,70 ¦- ¦- ¦- ¦- ¦
¦12Х1 ¦1,15 - 1,25¦0,10 - 0,40¦0,30 - 0,60¦1,30 - 1,65 ¦- ¦- ¦- ¦- ¦
¦(120Х, ЭП430) ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦6ХС ¦0,60 - 0,70¦0,60 - 1,00¦0,15 - 0,45¦1,00 - 1,30 ¦- ¦- ¦- ¦- ¦
¦9Г2Ф ¦0,85 - 0,95¦0,10 - 0,40¦1,70 - 2,20¦- ¦- ¦0,10 - 0,30¦- ¦- ¦
¦9ХВГ ¦0,85 - 0,95¦0,10 - 0,40¦0,90 - 1,20¦0,50 - 0,80 ¦0,50 - 0,80¦- ¦- ¦- ¦
¦6ХВГ ¦0,55 - 0,70¦0,10 - 0,40¦0,90 - 1,20¦0,50 - 0,80 ¦0,50 - 0,80¦- ¦- ¦- ¦
¦9ХС ¦0,85 - 0,95¦1,20 - 1,60¦0,30 - 0,60¦0,95 - 1,25 ¦- ¦- ¦- ¦- ¦
¦В2Ф ¦1,05 - 1,22¦0,10 - 0,40¦0,15 - 0,45¦0,20 - 0,40 ¦1,60 - 2,00¦0,15 - 0,30¦- ¦- ¦
¦ХГС ¦0,95 - 1,05¦0,40 - 0,70¦0,85 - 1,25¦1,30 - 1,65 ¦- ¦- ¦- ¦- ¦
¦4ХС ¦0,35 - 0,45¦1,20 - 1,60¦0,15 - 0,45¦1,30 - 1,60 ¦- ¦- ¦- ¦- ¦
¦ХВСГФ ¦0,95 - 1,05¦0,65 - 1,00¦0,60 - 0,90¦0,60 - 1,10 ¦0,50 - 0,80¦0,05 - 0,15¦- ¦- ¦
¦ХВГ ¦0,90 - 1,05¦0,10 - 0,40¦0,80 - 1,10¦0,90 - 1,20 ¦1,20 - 1,60¦- ¦- ¦- ¦
