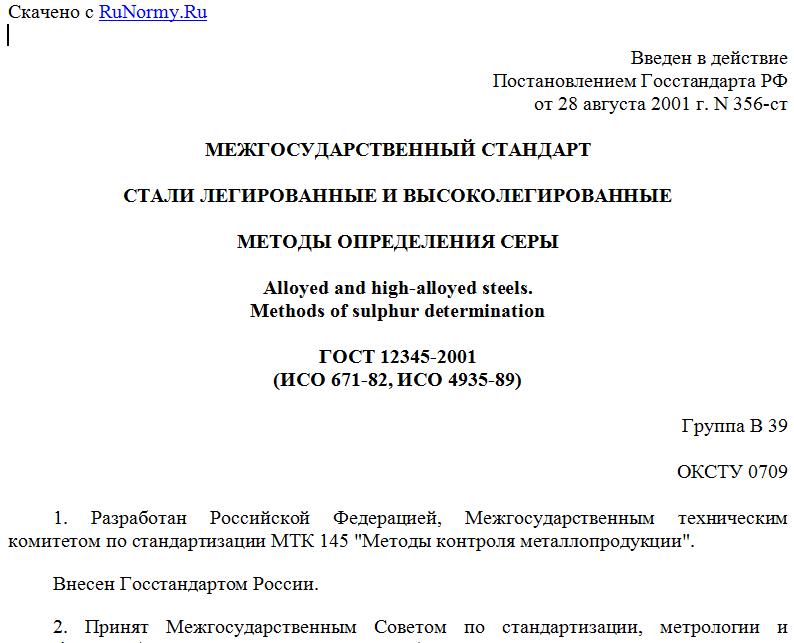

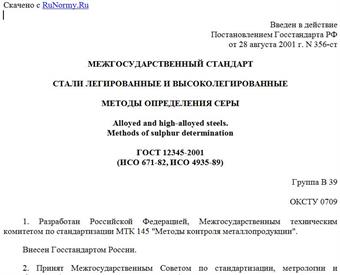

Введен в действие
Постановлением Госстандарта РФ
от 28 августа 2001 г. N 356-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
СТАЛИ ЛЕГИРОВАННЫЕ И ВЫСОКОЛЕГИРОВАННЫЕ
МЕТОДЫ ОПРЕДЕЛЕНИЯ СЕРЫ
Alloyed and high-alloyed steels.
Methods of sulphur determination
ГОСТ 12345-2001
(ИСО 671-82, ИСО 4935-89)
Группа В 39
ОКСТУ 0709
1. Разработан Российской Федерацией, Межгосударственным техническим комитетом по стандартизации МТК 145 "Методы контроля металлопродукции".
Внесен Госстандартом России.
2. Принят Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол N 19 от 24 мая 2001 г. ).
За принятие проголосовали:
-----------------------------T-----------------------------------¬
¦ Наименование государства ¦ Наименование национального ¦
¦ ¦ органа по стандартизации ¦
+----------------------------+-----------------------------------+
¦Азербайджанская Республика ¦Азгосстандарт ¦
¦Республика Армения ¦Армгосстандарт ¦
¦Республика Беларусь ¦Госстандарт Республики Беларусь ¦
¦Республика Казахстан ¦Госстандарт Республики Казахстан ¦
¦Кыргызская Республика ¦Кыргызстандарт ¦
¦Республика Молдова ¦Молдовастандарт ¦
¦Российская Федерация ¦Госстандарт России ¦
¦Республика Таджикистан ¦Таджикстандарт ¦
¦Туркменистан ¦Главгосслужба "Туркменстандартлары"¦
¦Республика Узбекистан ¦Узгосстандарт ¦
¦Украина ¦Госстандарт Украины ¦
L----------------------------+------------------------------------
3. Приложение А настоящего стандарта соответствует международному стандарту ИСО 671-82 "Сталь и чугун. Определение массовой доли серы титриметрическим методом после сжигания навески пробы" в части области распространения и отбора проб.
Приложение Б настоящего стандарта соответствует международному стандарту ИСО 4935-89 "Сталь и чугун. Определение массовой доли серы методом инфракрасной абсорбционной спектроскопии после сжигания навески пробы в индукционной печи" в части области распространения и отбора проб.
4. Постановлением Государственного комитета Российской Федерации по стандартизации и метрологии от 28 августа 2001 г. N 356-ст межгосударственный стандарт ГОСТ 12345-2001 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 марта 2002 года.
5. Взамен ГОСТ 12345-88.
1. Область применения
Настоящий стандарт устанавливает титриметрические методы определения серы: йодид-йодатный и тетраборатный (при массовой доле серы от 0,002% до 0,50%) и методы определения серы, основанные на применении автоматических анализаторов: кулонометрический и инфракрасно-абсорбционный (при массовой доле серы от 0,001% до 0,50%) в легированных и высоколегированных сталях.
Допускается определение серы титриметрическим методом по международному стандарту ИСО 671-82, приведенным в Приложении А, и методом инфракрасной спектроскопии по международному стандарту ИСО 4935-89, приведенным в Приложении Б.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 177-88. Водорода перекись. Технические условия
ГОСТ 546-88 (ИСО 431-81). Катоды медные. Технические условия
ГОСТ 859-2001. Медь. Марки
ГОСТ 2603-79. Ацетон. Технические условия.
ГОСТ 3118-77. Кислота соляная. Технические условия
ГОСТ 4145-74. Калий сернокислый. Технические условия
ГОСТ 4199-76. Натрий тетраборнокислый 10-водный. Технические условия
ГОСТ 4202-75. Калий йодноватокислый. Технические условия
ГОСТ 4232-74. Калий йодистый. Технические условия
ГОСТ 4234-77. Калий хлористый. Технические условия
ГОСТ 4328-77. Натрия гидроокись. Технические условия
ГОСТ 5583-78 (ИСО 2046-73). Кислород газообразный технический и медицинский. Технические условия
ГОСТ 9147-80. Посуда и оборудование лабораторные фарфоровые. Технические условия
ГОСТ 10163-76. Крахмал растворимый. Технические условия
ГОСТ 13610-79. Железо карбонильное радиотехническое. Технические условия
ГОСТ 14261-77. Кислота соляная особой чистоты. Технические условия
ГОСТ 16539-79. Меди (II) оксид. Технические условия
ГОСТ 20490-75. Калий марганцовокислый. Технические условия
ГОСТ 24363-80. Калия гидроокись. Технические условия
ГОСТ 25336-82. Посуда и оборудование лабораторные стеклянные. Типы, основные параметры и размеры
ГОСТ 28473-90. Чугун, сталь, ферросплавы, хром, марганец металлические. Общие требования к методам анализа.
3. Общие требования
Общие требования к методам анализа - по ГОСТ 28473.
4. Титриметрический йодид-йодатный метод определения серы
4.1. Сущность метода
Метод основан на сжигании навески стали в токе кислорода при температуре 1300 - 1400 °С в присутствии плавня с последующим поглощением сернистого газа водой и титрованием образующейся сернистой кислоты титрованным раствором смеси йодноватокислого калия и йодистого калия в присутствии индикатора крахмала.
4.2. Аппаратура
Установка для титриметрического йодид-йодатного метода определения серы (рисунок 1) состоит из баллона с кислородом или кислородопровода 1, снабженного редукционным вентилем и манометром для пуска и регулирования тока кислорода; склянки Тищенко 2, содержащей раствор марганцовокислого калия 40 г/дм3 в растворе гидроокиси калия или натрия 400 г/дм3; сушильной колонки 3, заполненной в нижней части натронной известью или натронным асбестом (аскаритом), а в верхней части - хлорнокислым магнием, для очистки кислорода сухим способом; ротаметра или газового счетчика 4; двухходового крана 5; огнеупорной муллитокремнеземистой трубки 6 внутренним диаметром 18 - 22 мм и длиной 650 - 800 мм, концы которой должны выступать из печи не менее чем на 200 мм с каждой стороны. Трубку закрывают металлическими затворами или хорошо подогнанными резиновыми пробками с отверстиями, в которые вставляют стеклянные трубки для подключения соединительных трубок. Для предотвращения обгорания резиновых пробок их внутреннюю поверхность закрывают асбестовыми прокладками, надетыми на концы стеклянных трубок.
Рисунок 1. Установка для определения массовой доли
серы йодид-йодатным методом
Чтобы удалить примесь серы из огнеупорной трубки, ее перед работой прокаливают при рабочей температуре по всей длине в трубчатой печи 7, обеспечивающей температурный нагрев до 1400 °С; термопары с регулятором 8 для регулирования температуры печи; фарфоровой неглазурованной лодочки 9 по ГОСТ 9147, предназначенной для сжигания навески и выдерживающей температуру до 1400 °С. Перед работой лодочку прокаливают при рабочей температуре в токе кислорода и хранят в эксикаторе по ГОСТ 25336. Шлиф крышки эксикатора не должен покрываться смазывающими веществами; трансформатора 10 для регулирования рабочего напряжения печи; стеклянной трубки 11 с расширением или хлоркальциевой трубки, заполненной стеклянной или обычной ватой, для очистки смеси газов, выходящих из печи, от механических примесей, образующихся при сжигании навески и уносимых из печи током кислорода; крана 12; микробюретки 13 или бюретки вместимостью 25 см3, содержащей титрованный раствор йодид-йодата калия; поглотительного сосуда 14; контрольного сосуда сравнения 15.
Поглотительный сосуд состоит из двух стеклянных сосудов (рисунок 2), соединенных двумя стеклянными палочками. В сосуде 1 протекает процесс поглощения и титрования двуокиси серы, в сосуде 2 находится раствор сравнения для контроля окраски раствора во время титрования. В сосуд 1 впаяна Г-образная стеклянная трубка диаметром 7 мм, оканчивающаяся барботером с поплавком, через который в поглотительный сосуд поступают газообразные продукты горения, образующиеся в результате сжигания навески. В нижней части сосуда имеется кран для слива раствора.
Рисунок 2. Устройство поглотительного сосуда
Допускается применение поглотительной ячейки другой формы без сосуда сравнения.
Крючок, с помощью которого лодочки вводят в трубку для сжигания и извлекают из нее, изготовляют из жаропрочной низкоуглеродистой проволоки квадратного или круглого сечения со стороной квадрата или диаметром от 3 до 5 мм и длиной от 500 до 600 мм.
4.3. Реактивы и растворы
Кислород чистотой не менее 99,0% по ГОСТ 5583.
Кислота соляная по ГОСТ 3118 или ГОСТ 14261.
Калия гидроокись по ГОСТ 24363 или натрия гидроокись по ГОСТ 4328.
Калий марганцовокислый по ГОСТ 20490, раствор 40 г/дм3 в растворе гидроокиси калия 400 г/дм3: 40 г марганцовокислого калия растворяют при нагревании в 700 - 800 см3 воды. После охлаждения в раствор добавляют 400 г гидроокиси калия и разбавляют водой до 1000 см3. Раствор должен быть свежеприготовленным.
Магний хлорнокислый безводный (ангидрон).
Калий йодноватокислый по ГОСТ 4202.
Калий йодистый по ГОСТ 4232.
Калий йодид-йодат, титрованный раствор: 0,111 г йодноватокислого калия, 15 г йодистого калия и 0,4 г гидрата окиси калия помещают в стакан вместимостью 250 см3 и растворяют в 100 см3 воды. Раствор переносят в мерную колбу вместимостью 1000 см3, доливают до метки водой и перемешивают. Раствор хранят в склянке из темного стекла.
1 см3 раствора соответствует 0,00005 г серы. Для определения серы в материалах, содержащих менее 0,020% серы, титрованный раствор разбавляют в соотношениях 1:1, 1:4, 1:6.
Для просмотра документа целиком скачайте его >>>
