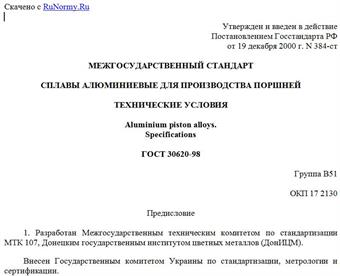

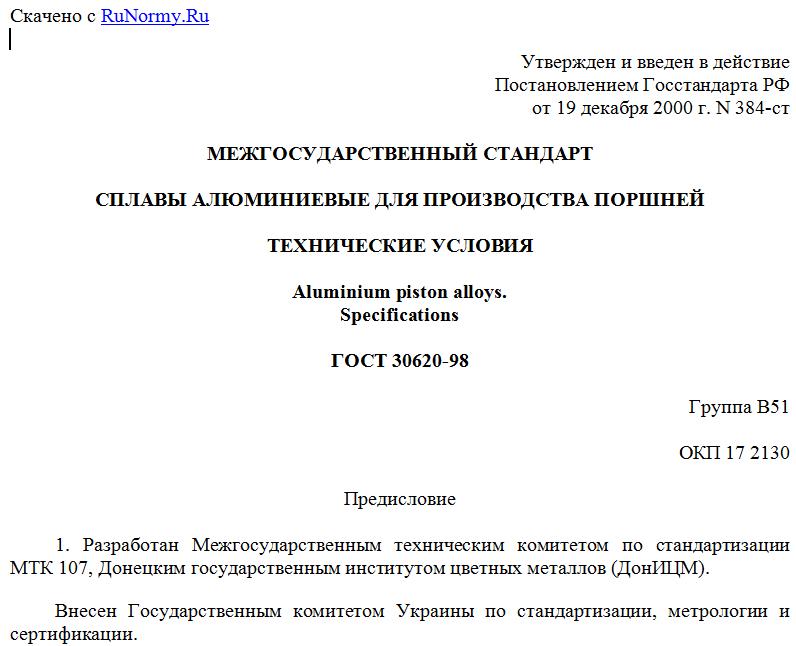

Утвержден и введен в действие
Постановлением Госстандарта РФ
от 19 декабря 2000 г. N 384-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
СПЛАВЫ АЛЮМИНИЕВЫЕ ДЛЯ ПРОИЗВОДСТВА ПОРШНЕЙ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Aluminium piston alloys.
Specifications
ГОСТ 30620-98
Группа В51
ОКП 17 2130
Предисловие
1. Разработан Межгосударственным техническим комитетом по стандартизации МТК 107, Донецким государственным институтом цветных металлов (ДонИЦМ).
Внесен Государственным комитетом Украины по стандартизации, метрологии и сертификации.
2. Принят Межгосударственным Советом по стандартизации, метрологии и сертификации (Протокол N 14 от 12 ноября 1998 г.).
За принятие проголосовали:
---------------------------T-------------------------------------¬
¦ Наименование государства ¦Наименование национального органа по ¦
¦ ¦ стандартизации ¦
+--------------------------+-------------------------------------+
¦Азербайджанская Республика¦Азгосстандарт ¦
¦Республика Армения ¦Армгосстандарт ¦
¦Республика Беларусь ¦Госстандарт Республики Беларусь ¦
¦Республика Казахстан ¦Госстандарт Республики Казахстан ¦
¦Российская Федерация ¦Госстандарт России ¦
¦Республика Таджикистан ¦Таджикгосстандарт ¦
¦Туркменистан ¦Главгосинспекция "Туркменстандарт- ¦
¦ ¦лары" ¦
¦Республика Узбекистан ¦Узгосстандарт ¦
¦Украина ¦Госстандарт Украины ¦
¦Кыргызская Республика ¦Кыргызстандарт ¦
L--------------------------+--------------------------------------
3. Постановлением Государственного комитета Российской Федерации по стандартизации и метрологии от 19 декабря 2000 г. N 384-ст межгосударственный стандарт ГОСТ 30620-98 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 июля 2001 г.
4. Введен впервые.
1. Область применения
Настоящий стандарт распространяется на сплавы алюминиевые в чушках, изготовляемые из первичных металлов, лома и отходов цветных металлов и сплавов, предназначенные для производства поршней двигателей.
Требования разделов 4 и 5 настоящего стандарта являются обязательными.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 3.1120-83. Единая система технической документации. Общие правила отражения и оформления требований безопасности труда в технологической документации
ГОСТ 12.1.005-88. Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны
ГОСТ 12.1.007-76. Система стандартов безопасности труда. Вредные вещества. Классификация и общие требования безопасности
ГОСТ 12.2.009-99. Система стандартов безопасности труда. Станки металлообрабатывающие. Общие требования безопасности
ГОСТ 12.3.002-75. Система стандартов безопасности труда. Процессы производственные. Общие требования безопасности
ГОСТ 12.3.027-92. Система стандартов безопасности труда. Работы литейные. Требования безопасности
ГОСТ 12.4.013-85 <*>. Система стандартов безопасности труда. Очки защитные. Общие технические условия
--------------------------------
<*> На территории Российской Федерации действует ГОСТ Р 12.4.013-97.
ГОСТ 12.4.021-75. Система стандартов безопасности труда. Системы вентиляционные. Общие требования
ГОСТ 17.2.3.02-78. Охрана природы. Атмосфера. Правила установления допустимых выбросов вредных веществ промышленными предприятиями
ГОСТ 1583-93. Сплавы алюминиевые литейные. Технические условия
ГОСТ 7727-81. Сплавы алюминиевые. Методы спектрального анализа
ГОСТ 11739.6-99. Сплавы алюминиевые литейные и деформируемые. Методы определения железа
ГОСТ 11739.7-99. Сплавы алюминиевые литейные и деформируемые. Методы определения кремния
ГОСТ 11739.11-98. Сплавы алюминиевые литейные и деформируемые. Методы определения магния
ГОСТ 11739.12-98. Сплавы алюминиевые литейные и деформируемые. Методы определения марганца
ГОСТ 11739.13-98. Сплавы алюминиевые литейные и деформируемые. Методы определения меди
ГОСТ 11739.16-90. Сплавы алюминиевые литейные и деформируемые. Методы определения никеля
ГОСТ 11739.17-90. Сплавы алюминиевые литейные и деформируемые. Методы определения олова
ГОСТ 11739.18-90. Сплавы алюминиевые литейные и деформируемые. Метод определения свинца
ГОСТ 11739.20-99. Сплавы алюминиевые литейные и деформируемые. Методы определения титана
ГОСТ 11739.24-98. Сплавы алюминиевые литейные и деформируемые. Методы определения цинка
ГОСТ 13843-78. Катанка алюминиевая. Технические условия
ГОСТ 14192-96. Маркировка грузов
ГОСТ 21132.0-75. Алюминий и сплавы алюминиевые. Методы определения водорода в жидком металле
ГОСТ 21132.1-98. Алюминий и сплавы алюминиевые. Методы определения водорода в твердом металле вакуумнагревом
ГОСТ 21399-75. Пакеты транспортные чушек, катодов и слитков цветных металлов. Общие требования
ГОСТ 21650-76. Средства скрепления тарно-штучных грузов в транспортных пакетах. Общие требования
ГОСТ 24231-80. Цветные металлы и сплавы. Общие требования к отбору и подготовке проб для химического анализа
ГОСТ 25086-87. Цветные металлы и их сплавы. Общие требования к методам анализа
ГОСТ 26653-90. Подготовка генеральных грузов к транспортированию. Общие требования.
3. Марки и технические требования
3.1. Сплавы алюминиевые в чушках изготовляют в соответствии с требованиями настоящего стандарта по технологической инструкции, утвержденной в установленном порядке.
3.2. Химический состав сплавов должен соответствовать требованиям таблицы 1.
Таблица 1
Химический состав сплавов
--------T-----------------------------------------------------------¬
¦ Марка ¦ Массовая доля, % ¦
¦сплава +-----------------------------------------------------------+
¦ ¦ основных компонентов ¦
¦ +----------T---------T---------T---------T---------T--------+
¦ ¦ кремния ¦ меди ¦ магния ¦марганца ¦ никеля ¦алюминия¦
+-------+----------+---------+---------+---------+---------+--------+
¦КС740 ¦16 - 18 ¦1,8 - 2,4¦0,7 - 1,2¦0,6 - 1,0¦1,1 - 1,7¦Основа ¦
¦КС741 ¦19 - 22 ¦1,8 - 2,4¦0,7 - 1,2¦0,6 - 1,0¦1,1 - 1,7¦То же ¦
¦АК18 ¦17 - 19 ¦0,8 - 1,5¦0,8 - 1,3¦- ¦0,8 - 1,3¦" ¦
¦ЖЛС ¦11 - 13 ¦1,2 - 1,4¦1,0 - 1,3¦- ¦1,0 - 1,3¦" ¦
¦АК10М2Н¦9,5 - 10,5¦2,0 - 2,5¦0,9 - 1,2¦- ¦0,8 - 1,2¦" ¦
L-------+----------+---------+---------+---------+---------+---------
Окончание таблицы 1
-------------T---------------------------------------------------¬
¦Марка сплава¦ Массовая доля, % ¦
¦ +---------------------------------------------------+
¦ ¦ примесей, не более ¦
¦ +------T------T------T--------T--------T-----T------+
¦ ¦железа¦титана¦цинка ¦марганца¦ свинца ¦олова¦всего ¦
+------------+------+------+------+--------+--------+-----+------+
¦КС740 ¦0,5 ¦- ¦- ¦- ¦- ¦- ¦- ¦
¦КС741 ¦0,5 ¦- ¦- ¦- ¦- ¦- ¦- ¦
¦АК18 ¦0,5 ¦0,2 ¦0,2 ¦0,2 ¦0,05 ¦0,01 ¦1,1 ¦
¦ЖЛС ¦0,5 ¦0,2 ¦0,15 ¦0,15 ¦- ¦- ¦- ¦
¦АК10М2Н ¦0,6 ¦0,05 ¦0,06 ¦0,05 ¦0,05 ¦0,01 ¦0,7 ¦
+------------+------+------+------+--------+--------+-----+------+
¦ Примечания. 1. По требованию потребителя допускается¦
¦нормировать массовые доли кальция, натрия и лития, содержание¦
¦которых контролируют по методикам, утвержденным в установленном¦
¦порядке. ¦
¦ 2. По требованию потребителя допускается массовая доля¦
¦железа не более 0,4%. ¦
¦ 3. По соглашению с потребителем в сплавах КС740 и КС741¦
¦массовая доля титана не должна превышать 0,2%, цинка - 0,3%,¦
¦свинца - 0,1%, олова - 0,05%; всего примесей - не более 1,0%. ¦
Для просмотра документа целиком скачайте его >>>
