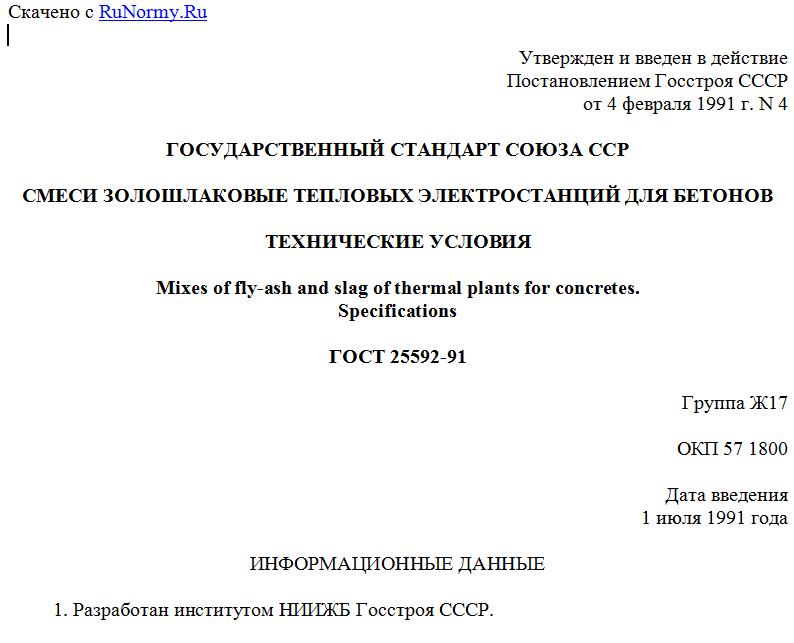

Утвержден и введен в действие
Постановлением Госстроя СССР
от 4 февраля 1991 г. N 4
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
СМЕСИ ЗОЛОШЛАКОВЫЕ ТЕПЛОВЫХ ЭЛЕКТРОСТАНЦИЙ ДЛЯ БЕТОНОВ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Mixes of fly-ash and slag of thermal plants for concretes.
Specifications
ГОСТ 25592-91
Группа Ж17
ОКП 57 1800
Дата введения
1 июля 1991 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Разработан институтом НИИЖБ Госстроя СССР.
Разработчики: Л.А. Малинина, д-р техн. наук (руководитель темы); В.Г. Довжик, канд. техн. наук; В.Ф. Степанова, канд. техн. наук; В.А. Дорф, канд. техн. наук; Т.П. Щеблыкина, канд. техн. наук; Т.А. Ухова, канд. техн. наук; И.М. Дробященко, канд. техн. наук; И.С. Хаймов, канд. техн. наук; В.Б. Судаков, канд. техн. наук; О.М. Чуракова; Г.С. Коних; В.Г. Брагинский, канд. техн. наук; В.И. Романов; Ю.П. Чернышев, канд. техн. наук; С.И. Павленко, канд. техн. наук; А.М. Сергеев, д-р техн. наук; В.В. Еремеева; Т.А. Фиронова.
2. Внесен Министерством энергетики и электрификации СССР.
3. Утвержден и введен в действие Постановлением Государственного строительного комитета СССР от 04.02.1991 N 4.
4. Взамен ГОСТ 25592-83, ТУ 34-31-16502-87.
5. Ссылочные нормативно-технические документы
--------------------------------------T--------------------------
Обозначение НТД, на который дана ¦Номер пункта, приложения
ссылка ¦
--------------------------------------+--------------------------
ГОСТ 310.2-76 ¦3.1
ГОСТ 310.3-76 ¦3.5
ГОСТ 8269-87 ¦3.7
ГОСТ 8735-88 ¦3.1, 3.3, 3.8
ГОСТ 8736-85 ¦2.11
ГОСТ 9758-86 ¦3.2, 3.6
ГОСТ 10538-87 ¦3.3
ГОСТ 11022-90 ¦3.4
ГОСТ 22235-76 ¦4.1
ГОСТ 26633-91 ¦Приложение
ГОСТ 28013-89 ¦ "
СНиП 2.03.11-85 ¦ "
ОСП-72/87 ¦1.3.11
Настоящий стандарт распространяется на золошлаковые смеси, образующиеся на тепловых электростанциях при совместном гидроудалении золы и шлака в процессе сжигания углей в пылевидном состоянии и применяемые в качестве компонента для изготовления строительных растворов, а также тяжелых, легких и ячеистых бетонов для сборных и монолитных бетонных и железобетонных конструкций и изделий.
Стандарт не распространяется на золошлаковые смеси для бетонов гидротехнических сооружений, труб, шпал, опор ЛЭП и специальных видов бетонов.
Применение золошлаковых смесей согласно Приложения.
1. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
1.1. Золошлаковые смеси должны соответствовать требованиям настоящего стандарта.
1.2. Основные параметры и типы
1.2.1. Золошлаковые смеси состоят из зольной составляющей (частицы золы и шлака размером менее 0,315 мм) и шлаковой, включающей:
шлаковый песок - зерна размером от 0,315 до 5 (3) мм;
шлаковый щебень - зерна размером свыше 5 (3) мм.
1.2.2. Золошлаковые смеси в зависимости от зернового состава подразделяют на типы: крупнозернистые, среднезернистые и мелкозернистые в соответствии с требованиями, указанными в табл. 1.
Таблица 1
----------------------------------T------------------------------------
Наименование показателя ¦ Значение показателя для различных
¦ типов золошлаковых смесей
+------------T------------T----------
¦крупнозер- ¦среднезер- ¦мелкозер-
¦нистой (К) ¦нистой (С) ¦нистой (М)
----------------------------------+------------+------------+----------
Максимальный размер зерен шлака ¦40 ¦20 ¦5 (3)
шлаковой составляющей мм, не более¦ ¦ ¦
Содержание шлаковой составляю- ¦От 50 до 90 ¦От 10 до 50 ¦От 0 до 10
щей, % по массе ¦ ¦ ¦
Содержание шлакового щебня в ¦Св. 20 ¦До 20 ¦-
шлаковой составляющей, % по массе ¦ ¦ ¦
Примечание. В золошлаковых смесях различных типов содержание зерен шлака, превышающих максимальный размер зерен, должно быть не более 10% по массе.
1.2.3. Золошлаковые смеси по виду сжигаемого угля подразделяют на:
антрацитовые, образующиеся при сжигании антрацита, полуантрацита и тощего каменного угля (А);
каменноугольные, образующиеся при сжигании каменного, кроме тощего угля (КУ);
буроугольные, образующиеся при сжигании бурого угля (Б).
1.2.4. Золошлаковые смеси по виду шлаковой составляющей подразделяют на: смеси с плотным шлаком (Пл), образующиеся в топках с жидким шлакоудалением (средняя плотность зерен более 2,0 г/см3), смеси с пористым шлаком (По), образующиеся в топках с твердым шлакоудалением (средняя плотность зерен до 2,0 г/см3).
1.2.5. Золошлаковые смеси в зависимости от величины потери массы при прокаливании (п. п. п.) подразделяют на три вида:
I - для железобетонных конструкций и изделий из тяжелого и легкого бетонов;
II - для бетонных конструкций и изделий из тяжелого и легкого бетонов, строительных растворов;
III - для изделий и конструкций из ячеистого бетона.
1.2.6. Обозначение марки золошлаковых смесей включает: тип смеси, вид угля, вид шлаковой составляющей и золошлаковой смеси, обозначение настоящего стандарта.
Пример условного обозначения марки крупнозернистой антрацитовой золошлаковой смеси с пористым шлаком, применяемой для железобетонных конструкций:
ЗШС-КАПо-1 ГОСТ 25592-91
1.3. Характеристики
1.3.1. Удельная поверхность мелкозернистой золошлаковой смеси должна быть не менее 150 м2/кг, а полный остаток на сите N 008 - не более 30% по массе.
1.3.2. Насыпная плотность золошлаковой смеси для легкого бетона должна быть не более 1200 кг/м3.
1.3.3. Потеря массы при прокаливании (п. п. п.), определяемая отдельно для зольной и шлаковой составляющих золошлаковой смеси, не должна превышать значений, указанных в табл. 2.
Таблица 2
------------T-------------------T---------------------------------
Вид золошла-¦ Составляющая ¦П. п. п. для золошлаковой смеси,
ковой смеси ¦золошлаковой смеси ¦ % по массе, не более
¦ +-----------T--------T------------
¦ ¦антраци- ¦каменно-¦буроуголь-
¦ ¦товой ¦угольной¦ной
------------+-------------------+-----------+--------+------------
I ¦ Зольная ¦20 ¦10 ¦3
¦ Шлаковая с порис-¦- ¦5 ¦3
¦тым шлаком ¦ ¦ ¦
¦ Шлаковая с плот- ¦ Не нормируется
¦ным шлаком ¦
------------+-------------------+-----------T--------T------------
II ¦ Зольная ¦25 ¦15 ¦5
¦ Шлаковая с порис-¦- ¦7 ¦3
¦тым шлаком ¦ ¦ ¦
¦ Шлаковая с плот- ¦ Не нормируется
¦ным шлаком ¦
------------+-------------------+-----------T--------T------------
III ¦Зольная ¦10 ¦7 ¦5
Примечание. Допускается в зольной и шлаковой составляющих смесей потеря массы при прокаливании (п. п. п.) выше указанной в табл. 2, если применение золошлаковых смесей обосновано специальными исследованиями по коррозионной стойкости арматуры.
1.3.4. Содержание оксида кальция СаО в зольной составляющей золошлаковой смеси и в мелкозернистой смеси должно быть не более 10% по массе.
1.3.5. Содержание оксида магния MgO в зольной составляющей золошлаковой смеси и в мелкозернистой смеси должно быть не более 5% по массе.
1.3.6. Содержание сернистых и сернокислых соединений в пересчете на , в зольной и шлаковой составляющих золошлаковой смеси должно быть не более 3% по массе, в том числе сульфидной серы - не более 1% по массе.
1.3.7. Содержание щелочных оксидов натрия и калия в пересчете на в зольной составляющей золошлаковой смеси и в мелкозернистой смеси должно
Для просмотра документа целиком скачайте его >>>
