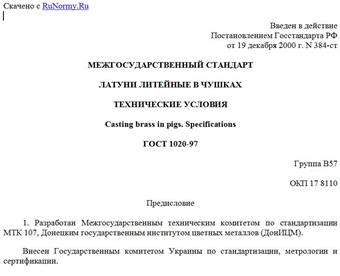

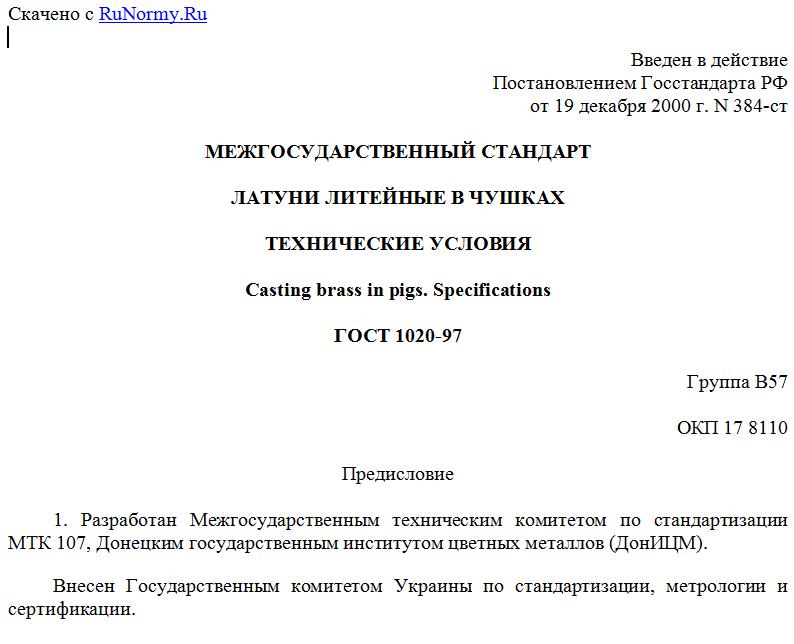

Введен в действие
Постановлением Госстандарта РФ
от 19 декабря 2000 г. N 384-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ЛАТУНИ ЛИТЕЙНЫЕ В ЧУШКАХ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Casting brass in pigs. Specifications
ГОСТ 1020-97
Группа В57
ОКП 17 8110
Предисловие
1. Разработан Межгосударственным техническим комитетом по стандартизации МТК 107, Донецким государственным институтом цветных металлов (ДонИЦМ).
Внесен Государственным комитетом Украины по стандартизации, метрологии и сертификации.
2. Принят Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол N 11 от 23 апреля 1997 г.).
За принятие проголосовали:
-------------------------------T---------------------------------¬
¦ Наименование государства ¦Наименование национального органа¦
¦ ¦ по стандартизации ¦
+------------------------------+---------------------------------+
¦Азербайджанская Республика ¦Азгосстандарт ¦
¦Республика Армения ¦Армгосстандарт ¦
¦Республика Беларусь ¦Госстандарт Республики Беларусь ¦
¦Республика Казахстан ¦Госстандарт Республики Казахстан ¦
¦Кыргызская Республика ¦Кыргызстандарт ¦
¦Российская Федерация ¦Госстандарт России ¦
¦Республика Таджикистан ¦Таджикгосстандарт ¦
¦Туркменистан ¦Главгосинспекция ¦
¦ ¦"Туркменстандартлары" ¦
¦Республика Узбекистан ¦Узгосстандарт ¦
¦Украина ¦Госстандарт Украины ¦
L------------------------------+----------------------------------
3. Постановлением Государственного комитета Российской Федерации по стандартизации и метрологии от 19 декабря 2000 г. N 384-ст межгосударственный стандарт ГОСТ 1020-97 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 июля 2001 г.
4. Взамен ГОСТ 1020-77.
1. Область применения
Настоящий стандарт распространяется на латуни литейные в чушках, изготовляемые из лома и отходов цветных металлов и сплавов и предназначенные для нужд экономики страны и экспорта, а также как шихтовый материал для изготовления латуней по ГОСТ 17711.
Назначение латуней приведено в Приложении А.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 12.1.005-88. Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны
ГОСТ 12.1.007-76. Система стандартов безопасности труда. Вредные вещества. Классификация и общие требования безопасности
ГОСТ 12.4.013-85 <*>. Система стандартов безопасности труда. Очки защитные. Общие технические условия
------------------------------
<*> На территории Российской Федерации действует ГОСТ Р 12.4.013-97.
ГОСТ 12.4.021-75. Система стандартов безопасности труда. Системы вентиляционные. Общие требования
ГОСТ 1652.1-77 (ИСО 1554-76). Сплавы медно-цинковые. Методы определения меди
ГОСТ 1652.2-77 (ИСО 4749-84). Сплавы медно-цинковые. Методы определения свинца
ГОСТ 1652.3-77 (ИСО 1812-76, ИСО 4748-84). Сплавы медно-цинковые. Методы определения железа
ГОСТ 1652.4-77. Сплавы медно-цинковые. Методы определения марганца
ГОСТ 1652.5-77 (ИСО 4751-84). Сплавы медно-цинковые. Методы определения олова
ГОСТ 1652.6-77. Сплавы медно-цинковые. Методы определения сурьмы
ГОСТ 1652.7-77. Сплавы медно-цинковые. Методы определения висмута
ГОСТ 1652.8-77. Сплавы медно-цинковые. Методы определения мышьяка
ГОСТ 1652.9-77. (ИСО 7266-84). Сплавы медно-цинковые. Метод определения серы
ГОСТ 1652.10-77. Сплавы медно-цинковые. Методы определения алюминия
ГОСТ 1652.11-77 (ИСО 4742-84). Сплавы медно-цинковые. Методы определения никеля
ГОСТ 1652.12-77. Сплавы медно-цинковые. Методы определения кремния
ГОСТ 1652.13-77. Сплавы медно-цинковые. Методы определения фосфора
ГОСТ 3282-74. Проволока стальная низкоуглеродистая общего назначения. Технические условия
ГОСТ 3560-73. Лента стальная упаковочная. Технические условия
ГОСТ 14192-96. Маркировка грузов
ГОСТ 17711-93. Сплавы медно-цинковые (латуни) литейные. Марки
ГОСТ 21399-75. Пакеты транспортные чушек, катодов и слитков цветных металлов. Общие требования
ГОСТ 21650-76. Средства скрепления тарно-штучных грузов в транспортных пакетах. Общие требования
ГОСТ 24231-80. Цветные металлы и сплавы. Общие требования к отбору и подготовке проб для химического анализа
ГОСТ 25086-87. Цветные металлы и их сплавы. Общие требования к методам анализа
ГОСТ 26653-90. Подготовка генеральных грузов к транспортированию. Общие требования.
3. Определения
В настоящем стандарте применяют следующие термины с соответствующими определениями:
3.1. шлаковые включения: Дефект в виде полости, заполненной шлаком.
3.2. инородные включения: Дефект в виде металлического или неметаллического включения, имеющего поверхность раздела с основным металлом.
3.3. плена: Дефект в виде металлического или окисного слоя на поверхности отливки, возникающий при недостаточно спокойной заливке металла.
3.4. наплыв: Дефект в виде натекания металла на поверхность основного металла.
3.5. залив: Дефект в виде металлического выступа на чушке, возникающий вследствие попадания жидкого металла в зазоры по разъемам изложницы (формы).
3.6. вздутость: Дефект в виде вспучивания поверхности металла, возникающий на чушках из-за присутствия газовых пузырей или неметаллических включений.
4. Марки и технические требования
4.1. Литейные латуни в чушках изготовляют в соответствии с требованиями настоящего стандарта по технологической инструкции, утвержденной в установленном порядке.
4.2. Марки и химический состав латуней должны соответствовать требованиям таблицы 1.
Таблица 1
Химический состав латуней
-------T---------------------------------------------------------------------------------¬
¦Марка ¦ Массовая доля, %, основных компонентов ¦
¦латуни+-----------T----------T---------T---------T---------T----------T---------T-------+
¦ ¦ меди ¦ свинца ¦ кремния ¦марганца ¦ железа ¦ алюминия ¦ олова ¦ цинка ¦
+------+-----------+----------+---------+---------+---------+----------+---------+-------+
¦ЛС ¦ 56 - 61 ¦0,8 - 1,9 ¦ - ¦ - ¦ - ¦ - ¦ - ¦Осталь-¦
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ное ¦
¦ЛСч ¦ 56 - 61 ¦0,8 - 1,5 ¦ - ¦ - ¦ - ¦ - ¦ - ¦То же ¦
¦ЛСд ¦ 57 - 61 ¦0,8 - 1,5 ¦ - ¦ - ¦ - ¦ - ¦ - ¦ " ¦
¦ЛСдч ¦ 59 - 61 ¦0,8 - 1,5 ¦ - ¦ - ¦ - ¦ - ¦ - ¦ " ¦
¦ЛОС ¦ 60 - 75 ¦1,0 - 3,0 ¦ - ¦ - ¦ - ¦ - ¦0,5 - 1,5¦ " ¦
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦ЛК ¦ 76 - 81 ¦ - ¦2,8 - 4,5¦ - ¦ - ¦ - ¦ - ¦ " ¦
¦ЛК1 ¦ 78 - 81 ¦ - ¦3,0 - 4,5¦ - ¦ - ¦ - ¦ - ¦ " ¦
¦ЛК2 ¦ 76 - 81 ¦ - ¦1,9 - 2,8¦ - ¦ - ¦ - ¦ - ¦ " ¦
¦ЛКС ¦ 76 - 81 ¦2,0 - 4,0 ¦2,5 - 4,5¦ - ¦ - ¦ - ¦ - ¦ " ¦
¦ЛМцС ¦ 56 - 60 ¦1,5 - 2,5 ¦ - ¦1,8 - 2,5¦ - ¦ - ¦ - ¦ " ¦
¦ЛМцЖ ¦ 53 - 58 ¦ - ¦ - ¦3,0 - 4,0¦0,5 - 1,5¦ - ¦ - ¦ " ¦
¦ЛА ¦ 63 - 68 ¦ - ¦ - ¦ - ¦ - ¦ 2,2 - 3,0¦ - ¦ " ¦
¦ЛМцКА ¦58,5 - 61,5¦ - ¦0,5 - 1,3¦2,0 - 3,0¦ - ¦0,75 - 1,5¦ - ¦ " ¦
¦ЛАЖМц ¦ 63 - 70 ¦ - ¦ - ¦1,5 - 3,0¦2,0 - 4,0¦ 4,0 - 7,0¦ - ¦ " ¦
¦ЛМцСК ¦ 57 - 60 ¦1,5 - 3,0 ¦0,5 - 1,3¦1,5 - 2,5¦ - ¦ - ¦ - ¦ " ¦
¦ЛМцСКА¦ 58 - 61 ¦1,5 - 2,5 ¦0,5 - 1,3¦2,0 - 3,0¦ - ¦ 0,7 - 1,5¦ - ¦ " ¦
L------+-----------+----------+---------+---------+---------+----------+---------+--------
Окончание табл. 1
-------T----------------------------------------------------------------¬
¦Марка ¦ Массовая доля, %, не более, примеси ¦
¦латуни+---T----T-----T----T-----T-----T-----T-----T----T----T----T-----+
¦ ¦же-¦алю-¦крем-¦мар-¦свин-¦олова¦сурь-¦мышь-¦вис-¦фос-¦ни- ¦Всего¦
¦ ¦ле-¦ми- ¦ния ¦ган-¦ца ¦ ¦мы ¦яка ¦мута¦фора¦келя¦при- ¦
¦ ¦за ¦ния ¦ ¦ца ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦месей¦
+------+---+----+-----+----+-----+-----+-----+-----+----+----+----+-----+
Для просмотра документа целиком скачайте его >>>
