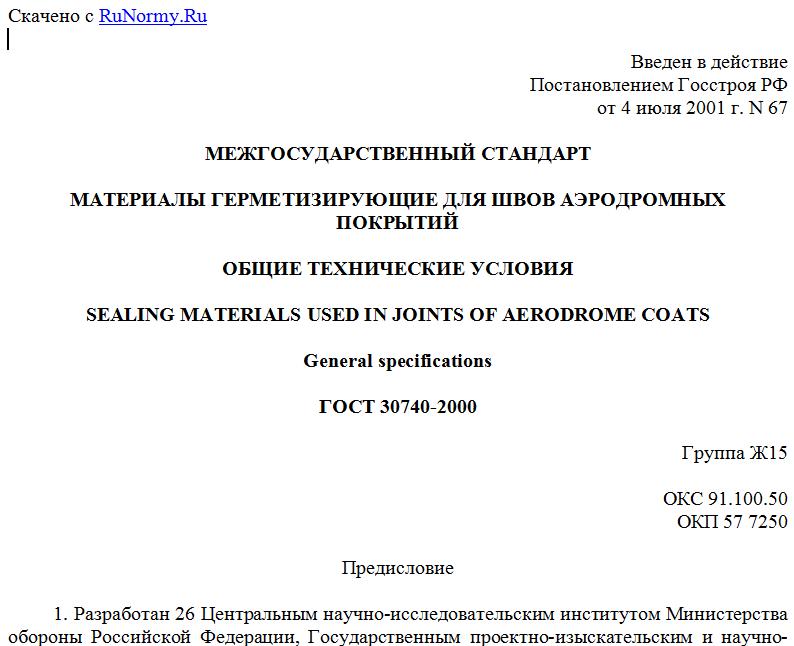

Введен в действие
Постановлением Госстроя РФ
от 4 июля 2001 г. N 67
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
МАТЕРИАЛЫ ГЕРМЕТИЗИРУЮЩИЕ ДЛЯ ШВОВ АЭРОДРОМНЫХ ПОКРЫТИЙ
ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ
SEALING MATERIALS USED IN JOINTS OF AERODROME COATS
General specifications
ГОСТ 30740-2000
Группа Ж15
ОКС 91.100.50
ОКП 57 7250
Предисловие
1. Разработан 26 Центральным научно-исследовательским институтом Министерства обороны Российской Федерации, Государственным проектно-изыскательским и научно-исследовательским институтом "Аэропроект", ЗАО "Ирмаст-Холдинг", НПО "Прогресстех" и группой специалистов.
Внесен Госстроем России.
2. Принят Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и сертификации в строительстве (МНТКС) 6 декабря 2000 г.
За принятие проголосовали
---------------------------T--------------------------------------¬
¦ Наименование государства ¦ Наименование органа государственного ¦
¦ ¦ управления строительством ¦
+--------------------------+--------------------------------------+
¦Азербайджанская Республика¦Госстрой Азербайджанской Республики ¦
¦Республика Армения ¦Министерство градостроительства ¦
¦ ¦Республики Армения ¦
¦Республика Казахстан ¦Казстройкомитет ¦
¦Кыргызская Республика ¦Государственный Комитет по архитектуре¦
¦ ¦и строительству при Правительстве ¦
¦ ¦Кыргызской Республики ¦
¦Российская Федерация ¦Госстрой России ¦
¦Республика Таджикистан ¦Комархстрой Республики Таджикистан ¦
¦Республика Узбекистан ¦Госархитектстрой Республики Узбекистан¦
¦Украина ¦Госстрой Украины ¦
L--------------------------+---------------------------------------
3. Введен впервые.
4. Введен в действие с 1 января 2002 г. в качестве государственного стандарта Российской Федерации Постановлением Госстроя России от 4 июля 2001 г. N 67.
1. Область применения
Настоящий стандарт распространяется на материалы, предназначенные для герметизации деформационных швов бетонных и асфальтобетонных покрытий аэродромов (далее - герметики).
Область применения герметиков в зависимости от природно-климатических условий района расположения аэродрома приведена в Приложении А.
Требования настоящего стандарта, изложенные в разделах 4 - 8, являются обязательными.
Показатели качества, применяемые для различных видов герметиков, приведены в Приложении Б.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты и нормы:
ГОСТ 9.708-83 ЕСЗКС. Пластмассы. Методы испытаний на старение под воздействием естественных и искусственных климатических факторов
ГОСТ 12.1.007-76 ССБТ. Вредные вещества. Классификация и общие требования безопасности
ГОСТ 12.4.011-89 ССБТ. Средства защиты работающих. Общие требования и классификация
ГОСТ 166-89. Штангенциркули. Технические условия
ГОСТ 427-75. Линейки измерительные металлические. Технические условия
ГОСТ 577-68. Индикаторы часового типа с ценой деления 0,01 мм. Технические требования
ГОСТ 1770-74. Посуда мерная лабораторная стеклянная. Цилиндры, мензурки, колбы, пробирки. Общие технические условия
ГОСТ 1532-81. Вискозиметры для определения условной вязкости
ГОСТ 2084-77. Бензины автомобильные. Технические условия
ГОСТ 2768-94. Ацетон технический. Технические условия
ГОСТ 9500-84. Динамометры образцовые переносные. Общие технические требования
ГОСТ 14192-96. Маркировка грузов
ГОСТ 24104-88. Весы лабораторные общего назначения и образцовые. Общие технические условия
ГОСТ 25945-98. Материалы и изделия полимерные строительные герметизирующие нетвердеющие. Методы испытаний
ГОСТ 26589-94. Мастики кровельные и гидроизоляционные. Методы испытаний
ГОСТ 26633-91. Бетоны тяжелые и мелкозернистые. Технические условия
ГОСТ 27752-88. Часы электронно-механические кварцевые настольные, настенные и часы-будильники. Общие технические условия
ГОСТ 28840-90. Машины для испытания материалов на растяжение, сжатие и изгиб. Общие технические требования
СНиП 23-01-99. Строительная климатология.
3. Определения
В настоящем стандарте применяют следующие термины с соответствующими определениями.
Герметики горячего применения - битумные, битумно-полимерные и битумно-резиновые герметизирующие материалы, разогреваемые при применении до рабочей температуры.
Герметики холодного применения - герметизирующие материалы на полимерной основе, отверждающиеся при смешении составляющих компонентов.
Старение - изменение свойств герметизирующих материалов под воздействием внешних факторов (ультрафиолетового излучения).
Выносливость - число циклов деформаций, выдержанных образцом материала до разрушения.
Цикл деформаций - одно знакопеременное нагружение образца герметизирующего материала.
Температура эксплуатации - диапазон температур, в котором герметизирующий материал сохраняет требуемые рабочие характеристики.
Жизнеспособность - промежуток времени, в течение которого герметизирующий материал сохраняет заданные технологические свойства.
Гибкость - свойство герметика выдерживать воздействие отрицательных температур без появления на его поверхности трещин и изломов.
4. Классификация и основные параметры
4.1. По технологии применения герметики подразделяют на:
герметики горячего применения;
герметики холодного применения.
4.2. По виду основного компонента герметики подразделяют на:
битумные - Б;
битумно-полимерные - БП;
битумно-резиновые - БР;
полимерные - П.
4.3. По гибкости герметики подразделяют на марки: Г25, Г35, Г50.
4.4. Условное обозначение герметиков должно состоять из сокращенного обозначения материала по виду основного компонента, марки по гибкости и обозначения настоящего стандарта.
Пример условного обозначения битумного герметика марки по гибкости Г25:
Герметик Б-Г25 ГОСТ 30740-2000.
Для более полной идентификации герметизирующего материала условное обозначение может быть уточнено или дополнено в нормативном или техническом документе на конкретный герметик.
5. Общие технические требования
5.1. Герметики должны изготавливаться по технологической документации, утвержденной предприятием-изготовителем, и соответствовать требованиям настоящего стандарта и нормативных или технических документов на конкретные герметики.
5.2. Эксплуатационные требования
5.2.1. Относительное удлинение герметиков в момент разрыва должно быть не менее 75% при температуре минус 20 °C.
5.2.2. Температура, характеризующая гибкость герметиков, должна быть не выше:
минус 25 °C для герметиков марки Г25;
минус 35 °C " " " Г35;
минус 50 °C " " " Г50.
5.2.3. Температура липкости герметиков должна быть не ниже +50 °C.
5.2.4. Герметик должен выдерживать испытание на старение под воздействием ультрафиолетового излучения в течение не менее 1000 ч.
5.2.5. Выносливость герметиков должна составлять не менее 30000 циклов деформаций, испытываемых герметиком при вертикальном перемещении плит покрытия друг относительно друга.
5.2.6. Водопоглощение герметиков не должно превышать 0,5% по массе.
5.3. Технологические требования
5.3.1. Жизнеспособность герметиков холодного применения при температурах до +60 °C должна быть не менее 1 ч.
5.3.2. На эксплуатируемых покрытиях промежуток времени с момента заполнения швов герметиками холодного применения до начала возможной эксплуатации покрытия при температуре +20 °C должен быть не более 6 ч.
5.4. Требования к исходному сырью и материалам
Сырье и материалы, применяемые для изготовления герметиков, должны соответствовать требованиям нормативных или технических документов на них и выпускаться в промышленном объеме.
5.5. Упаковка
Упаковка должна обеспечивать сохранность герметика при его транспортировании и хранении. Особенности упаковки указывают в нормативных или технических документах на конкретные герметики.
Для просмотра документа целиком скачайте его >>>
