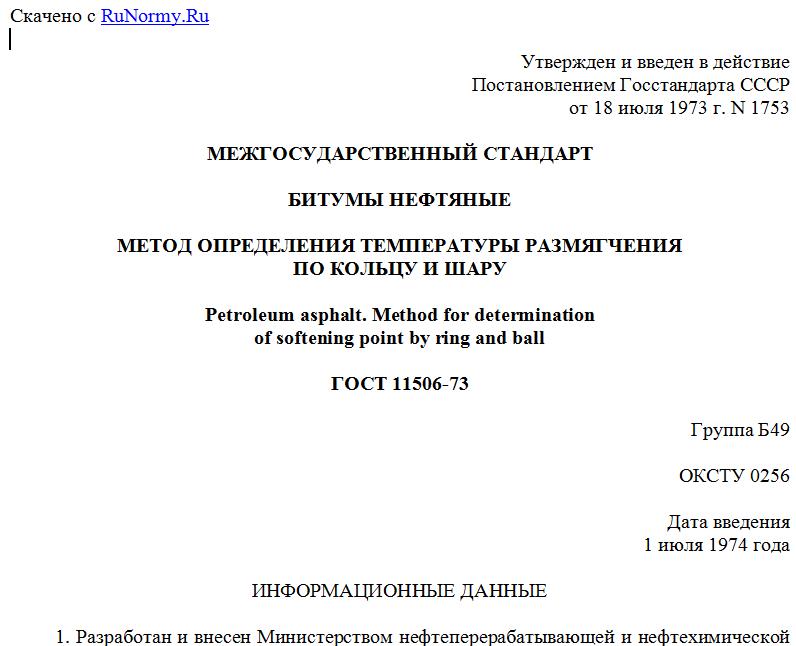

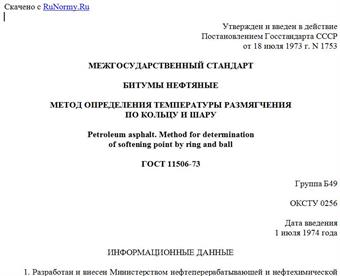

Утвержден и введен в действие
Постановлением Госстандарта СССР
от 18 июля 1973 г. N 1753
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
БИТУМЫ НЕФТЯНЫЕ
МЕТОД ОПРЕДЕЛЕНИЯ ТЕМПЕРАТУРЫ РАЗМЯГЧЕНИЯ
ПО КОЛЬЦУ И ШАРУ
Petroleum asphalt. Method for determination
of softening point by ring and ball
ГОСТ 11506-73
Группа Б49
ОКСТУ 0256
Дата введения
1 июля 1974 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Разработан и внесен Министерством нефтеперерабатывающей и нефтехимической промышленности СССР.
2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 18.07.1973 N 1753.
Изменение N 3 принято Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол N 21 от 30 мая 2002 г.).
За принятие изменения проголосовали:
----------------------------T-------------------------------------
Наименование государства ¦ Наименование национального органа
¦ по стандартизации
----------------------------+-------------------------------------
Азербайджанская Республика ¦Азгосстандарт
Республика Армения ¦Армгосстандарт
Республика Беларусь ¦Госстандарт Республики Беларусь
Республика Казахстан ¦Госстандарт Республики Казахстан
Кыргызская Республика ¦Кыргызстандарт
Республика Молдова ¦Молдовастандарт
Российская Федерация ¦Госстандарт России
Республика Таджикистан ¦Таджикстандарт
Туркменистан ¦Главгосслужба "Туркменстандартлары"
Республика Узбекистан ¦Узгосстандарт
Украина ¦Госстандарт Украины
3. Взамен ГОСТ 11506-65.
4. Ссылочные нормативно-технические документы
---------------------------T--------------------------------------
Обозначение НТД, на который¦Номер пункта, подпункта, перечисления,
дана ссылка ¦ приложения
---------------------------+--------------------------------------
ГОСТ 400-80 ¦ 1.1
ГОСТ 3722-81 ¦ 1.1
ГОСТ 6034-74 ¦ 1.1
ГОСТ 6259-75 ¦ 1.1
ГОСТ 6613-86 ¦ 1.1
ГОСТ 6709-72 ¦ 1.1
ГОСТ 6823-2000 ¦ 1.1
ГОСТ 6824-96 ¦ 1.1
5. Ограничение срока действия снято по Протоколу N 4-93 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 4-94).
6. Издание (март 2003 г.) с Изменениями N 1, 2, 3, утвержденными в октябре 1983 г., мае 1987 г. и декабре 2002 г. (ИУС 1-84, 9-87, 4-2003).
Настоящий стандарт распространяется на нефтяные битумы, битумные составы, сырье для производства битумов, гудроны, асфальты деасфальтизации и подобные им нефтепродукты (далее - битумы) и устанавливает метод определения температуры размягчения этих продуктов по кольцу и шару от 20 до 200 °C.
Сущность метода заключается в определении температуры, при которой битум, находящийся в кольце заданных размеров, в условиях испытания размягчается и, перемещаясь под действием стального шарика, касается нижней пластинки.
(Измененная редакция, Изм. N 2, 3).
1. АППАРАТУРА И РЕАКТИВЫ
1.1. При определении температуры размягчения нефтяного битума применяют аппарат (чертеж), в комплект которого входят:
стакан (баня) из термостойкого стекла диаметром не менее 85 мм и высотой не менее 120 мм;
кольцо латунное ступенчатое или гладкое. Допускается применять ступенчатое кольцо с верхним внутренним диаметром (17,7 +/- 0,2) мм;
пластинки металлические, расстояние между которыми 25,0 - 25,4 мм. Верхняя пластинка имеет три отверстия: два для помещения колец и третье - для термометра;
штатив, поддерживающий пластинки;
направляющая металлическая накладка для концентрического размещения шариков; допускается проводить определение без направляющей накладки;
шарики стальные по ГОСТ 3722 номинальным диаметром 9,525 мм и массой (3,50 +/- 0,05) г каждый.
1 - стеклянный стакан; 2 - штатив; 3 - накладка;
4 - латунное гладкое кольцо; 4а - латунное ступенчатое
кольцо; 5 - верхняя пластинка; 6 - нижняя пластинка;
7 - шарик; 8 - крышка; 9 - термометр
Допускается использовать автоматические и полуавтоматические аппараты, а также аппараты с четырьмя гнездами, основные размеры рабочей части которых соответствуют требованиям настоящего стандарта;
пластинка полированная металлическая или стеклянная;
термометр ртутный типа ТН-3 и ТН-7 по ГОСТ 400;
сито с металлической сеткой N 07 по ГОСТ 6613;
нож для срезания битума;
горелка газовая или плитка электрическая с регулировкой нагрева;
глицерин по ГОСТ 6823, или по ГОСТ 6824, или по ГОСТ 6259;
декстрин по ГОСТ 6034;
тальк;
пинцет;
секундомер;
стакан фарфоровый или металлический для расплавления битума;
палочка стеклянная или металлическая для перемешивания битума;
вода дистиллированная по ГОСТ 6709.
Примечание. Все металлические части испытательной аппаратуры должны быть изготовлены из нержавеющих материалов.
(Измененная редакция, Изм. N 1, 2, 3).
2. ПОДГОТОВКА К ИСПЫТАНИЮ
2.1. Перед испытанием образец битума, при наличии влаги, обезвоживают осторожным нагреванием без перегрева до температуры на 80 - 100 °C выше ожидаемой температуры размягчения, но не ниже 120 °C и не выше 180 °C. Обезвоженный и расплавленный до подвижного состояния битум процеживают через сито и затем тщательно перемешивают до полного удаления пузырьков воздуха.
Масса пробы битума около 50 г.
2.2. Битум наливают с некоторым избытком в два гладких или ступенчатых кольца (для битумов с температурой размягчения свыше 80 °C используют два ступенчатых кольца, которые первоначально подогревают с помощью горелки или электрической плитки до предполагаемой температуры размягчения битума), помещенные на пластинку, покрытую смесью декстрина с глицерином (1:3) или талька с глицерином (1:3), при этом следует избегать образования пузырьков воздуха.
2.3. После охлаждения колец с битумом на воздухе в течение 30 мин при (25 +/- 10) °C избыток битума гладко срезают нагретым ножом вровень с краями колец.
2.1 - 2.3. (Измененная редакция, Изм. N 2).
2.4. Для битума с температурой размягчения свыше 110 °C избыток бумаги срезают после охлаждения на воздухе в течение 5 мин, а затем выдерживают еще 15 мин.
2.5. Для битумов с температурой размягчения ниже 30 °C кольца с битумом помещают на 30 мин в стакан с водой, температура которой (5 +/- 1) °C. Избыток битума срезают нагретым ножом.
(Измененная редакция, Изм. N 2, 3).
3. ПРОВЕДЕНИЕ ИСПЫТАНИЯ
3.1. Для битумов с температурой размягчения ниже 80 °C кольца с битумом помещают в отверстия верхней пластинки аппарата. В среднее отверстие верхней пластинки вставляют термометр так, чтобы нижняя точка ртутного резервуара была на одном уровне с нижней поверхностью битума в кольцах.
Штатив с испытуемым битумом в кольцах и направляющими накладками помещают в стеклянный стакан (баню), заполненный дистиллированной или свежевскипяченной водой, температура которой (5 +/- 1) °C, уровень воды над поверхностью колец не менее 50 мм.
По истечении 15 мин штатив вынимают из бани, на каждое кольцо в центре поверхности битума кладут пинцетом стальной шарик, охлажденный в бане до (5 +/- 1) °C, и опускают подвеску обратно в баню, избегая появления пузырьков воздуха на поверхности битума.
Устанавливают баню на нагревательный прибор так, чтобы плоскость колец была строго горизонтальной. Температура воды в бане после первых 3 мин подогрева должна подниматься со скоростью (5 +/- 0,5) °C в минуту.
Для обеспечения равномерности нагрева по высоте бани применяют механическую или ручную мешалку.
(Измененная редакция, Изм. N 3).
3.2. Для битумов с температурой размягчения свыше 80 °C определение проводят по п. 3.1 со следующими изменениями:
для битумов с температурой размягчения от 80 до 110 °C в баню наливают смесь воды с глицерином (1:2);
