"ГОСТ 2.309-73. Межгосударственный стандарт. Единая система конструкторской документации. Обозначения шероховатости поверхностей"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

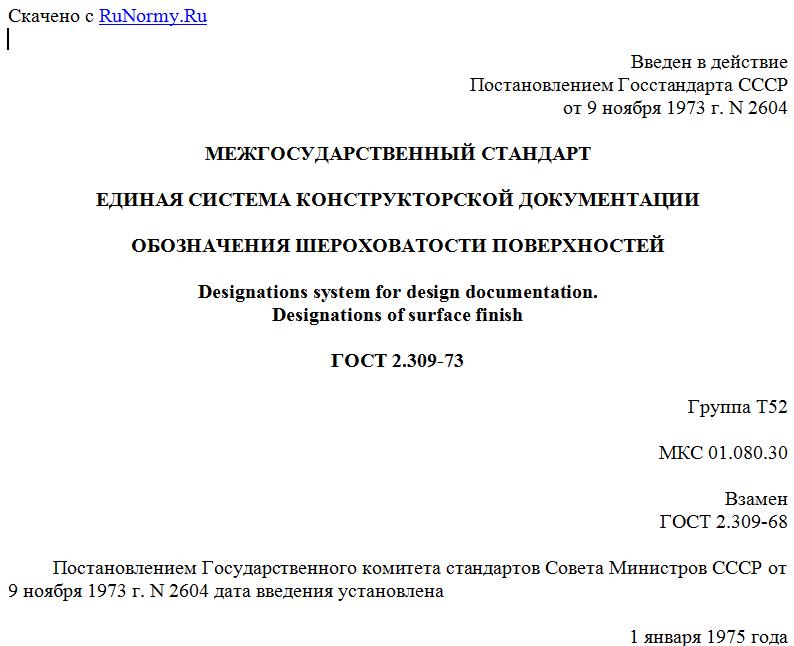

Введен в действие
Постановлением Госстандарта СССР
от 9 ноября 1973 г. N 2604

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ

ОБОЗНАЧЕНИЯ ШЕРОХОВАТОСТИ ПОВЕРХНОСТЕЙ

Designations system for design documentation.
Designations of surface finish

ГОСТ 2.309-73

Группа Т52

МКС 01.080.30

Взамен
ГОСТ 2.309-68

Постановлением Государственного комитета стандартов Совета Министров СССР от 9 ноября 1973 г. N 2604 дата введения установлена

1 января 1975 года

Издание (август 2003 г.) с Изменениями N 1, 2, 3, утвержденными в июне 1980 г., августе 1984 г., декабре 2002 г. (ИУС 11-80, 12-84, 3-2003).

Настоящий стандарт устанавливает обозначения шероховатости поверхностей и правила нанесения их на чертежах изделий всех отраслей промышленности.
Стандарт полностью соответствует стандарту ИСО 1302.
(Измененная редакция, Изм. N 1, 3).

1. ОБОЗНАЧЕНИЕ ШЕРОХОВАТОСТИ ПОВЕРХНОСТЕЙ

1.1. Шероховатость поверхностей обозначают на чертеже для всех выполняемых по данному чертежу поверхностей изделия, независимо от методов их образования, кроме поверхностей, шероховатость которых не обусловлена требованиями конструкции.
1.2. Структура обозначения шероховатости поверхности приведена на черт. 1.



Черт. 1

При применении знака без указания параметра и способа обработки его изображают без полки.
1.3. В обозначении шероховатости поверхности применяют один из знаков, изображенных на черт. 2.



Черт. 2

Высота h должна быть приблизительно равна применяемой на чертеже высоте цифр размерных чисел. Высота H равна (1,5 - 5) h. Толщина линий знаков должна быть приблизительно равна половине толщины сплошной основной линии, применяемой на чертеже.
В обозначении шероховатости поверхности, способ обработки которой конструктором не устанавливается, применяют знак  (черт. 2а).
В обозначении шероховатости поверхности, которая должна быть образована только удалением слоя материала, применяют знак  (черт. 2б).
В обозначении шероховатости поверхности, которая должна быть образована без удаления слоя материала, применяют знак  (черт. 2в) с указанием значения параметра шероховатости.
1.2, 1.3. (Измененная редакция, Изм. N 2, 3).
1.4. Поверхности детали, изготовляемой из материала определенного профиля и размера, не подлежащие по данному чертежу дополнительной обработке, должны быть отмечены знаком  без указания параметра шероховатости.
Состояние поверхности, обозначенной знаком , должно соответствовать требованиям, установленным соответствующим стандартом или техническими условиями, или другим документом, причем на этот документ должна быть приведена ссылка, например, в виде указания сортамента материала в графе 3 основной надписи чертежа по ГОСТ 2.104-68.
(Измененная редакция, Изм. N 2).
1.5. Значение параметра шероховатости по ГОСТ 2789-73 указывают в обозначении шероховатости после соответствующего символа, например: Ra 0,4; Rmax 6,3; Sm 0,63;  70; S 0,032; Rz 50.
Примечание. В примере  70 указана относительная опорная длина профиля  = 70% при уровне сечения профиля р = 50%.

1.5а. При указании наибольшего значения параметра шероховатости в обозначении приводят параметр шероховатости без предельных отклонений, например: ; .
1.5б. При указании наименьшего значения параметра шероховатости после обозначения параметра следует указывать "min", например: ; .
1.6. При указании диапазона значений параметра шероховатости поверхности в обозначении шероховатости приводят пределы значений параметра, размещая их в две строки, например:
; ; ;  и т.п.
В верхней строке приводят значение параметра, соответствующее более грубой шероховатости.
1.7. При указании номинального значения параметра шероховатости поверхности в обозначении приводят это значение с предельными отклонениями по ГОСТ 2789-73, например:
Ra 1 + 20%; Rz ; Sm ;  и т.п.
1.5 - 1.7. (Измененная редакция, Изм. N 2, 3).
1.8. При указании двух и более параметров шероховатости поверхности в обозначении шероховатости значения параметров записывают сверху вниз в следующем порядке (см. черт. 3):
                                                  ----------------
    параметр высоты неровностей профиля          /Ra 0,1
    параметр шага неровностей профиля           / 0,8/Sm 0,063
                                               /         0,040
    относительная опорная длина профиля       /   0,25/t  80 + 10%
                                            \/          50

    (Измененная редакция, Изм. N 3).              Черт. 3

1.9. При нормировании требований к шероховатости поверхности параметрами Ra, Rz, Rmax базовую длину в обозначении шероховатости не приводят, если она соответствует указанной в приложении 1 ГОСТ 2789-73 для выбранного значения параметра шероховатости.
(Измененная редакция, Изм. N 2).
1.10. Условные обозначения направления неровностей должны соответствовать приведенным в таблице. Условные обозначения направления неровностей приводят на чертеже при необходимости.

Типы направления неровностей Обозначение








Высота знака условного обозначения направления неровностей должна быть приблизительно равна h. Толщина линий знака должна быть приблизительно равна половине толщины сплошной основной линии.
1.11. Вид обработки поверхности указывают в обозначении шероховатости только в случаях, когда он является единственным, применимым для получения требуемого качества поверхности (черт. 4).



Черт. 4

1.10, 1.11. (Измененная редакция, Изм. N 3).
1.12. Допускается применять упрощенное обозначение шероховатости поверхностей с разъяснением его в технических требованиях чертежа по примеру, указанному на черт. 5.




Черт. 5

В упрощенном обозначении используют знак  и строчные буквы русского алфавита в алфавитном порядке, без повторений и, как правило, без пропусков.
(Измененная редакция, Изм. N 2, 3).
1.13. Если направление измерения шероховатости должно отличаться от предусмотренного ГОСТ 2789-73, его указывают на чертеже по примеру, приведенному на черт. 6.



Черт. 6

(Измененная редакция, Изм. N 3).

2. ПРАВИЛА НАНЕСЕНИЯ ОБОЗНАЧЕНИЙ ШЕРОХОВАТОСТИ
ПОВЕРХНОСТЕЙ НА ЧЕРТЕЖАХ

2.1. Обозначения шероховатости поверхностей на изображении изделия располагают на линиях контура, выносных линиях (по возможности ближе к размерной линии) или на полках линий-выносок.
Допускается при недостатке места располагать обозначение шероховатости на размерных линиях или на их продолжениях, на рамке допуска формы, а также разрывать выносную линию (черт. 7).
Для просмотра документа целиком скачайте его >>>
