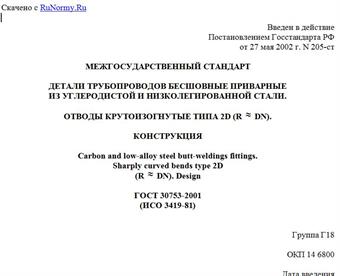

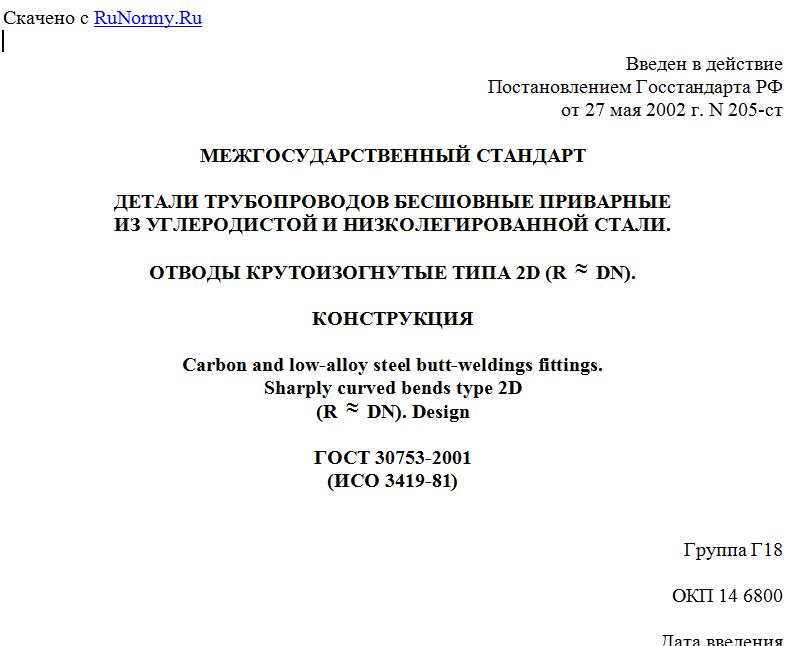

Введен в действие
Постановлением Госстандарта РФ
от 27 мая 2002 г. N 205-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ДЕТАЛИ ТРУБОПРОВОДОВ БЕСШОВНЫЕ ПРИВАРНЫЕ
ИЗ УГЛЕРОДИСТОЙ И НИЗКОЛЕГИРОВАННОЙ СТАЛИ.
ОТВОДЫ КРУТОИЗОГНУТЫЕ ТИПА 2D (R DN).
КОНСТРУКЦИЯ
Carbon and low-alloy steel butt-weldings fittings.
Sharply curved bends type 2D
(R DN). Design
ГОСТ 30753-2001
(ИСО 3419-81)
Группа Г18
ОКП 14 6800
Дата введения
1 января 2003 года
Предисловие
1. Разработан ОАО "Корпорация Монтажспецстрой"
Внесен Государственным комитетом Российской Федерации по стандартизации, метрологии.
2. Принят Межгосударственным Советом по стандартизации, метрологии и сертификации (Протокол N 20 от 1 ноября 2001 г.).
За принятие проголосовали
---------------------------T-------------------------------------¬
¦ Наименование государства ¦ Наименование национального органа ¦
¦ ¦ по стандартизации ¦
+--------------------------+-------------------------------------+
¦Азербайджанская Республика¦Азгосстандарт ¦
¦Республика Армения ¦Армгосстандарт ¦
¦Республика Беларусь ¦Госстандарт Республики Беларусь ¦
¦Грузия ¦Грузстандарт ¦
¦Республика Казахстан ¦Госстандарт Республики Казахстан ¦
¦Кыргызская Республика ¦Кыргызстандарт ¦
¦Республика Молдова ¦Молдовастандарт ¦
¦Российская Федерация ¦Госстандарт России ¦
¦Республика Таджикистан ¦Таджикстандарт ¦
¦Туркменистан ¦Главгосслужба "Туркменстандартлары" ¦
¦Республика Узбекистан ¦Узгосстандарт ¦
¦Украина ¦Госстандарт Украины ¦
L--------------------------+--------------------------------------
3. Стандарт соответствует ИСО 3419-81 "Фитинги из легированной и нелегированной стали приварные встык" в части конструкции отводов.
4. Постановлением Государственного комитета Российской Федерации по стандартизации и метрологии от 27 мая 2002 г. N 205-ст межгосударственный стандарт ГОСТ 30753-2001 (ИСО 3419-81) введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 2003 г.
5. Введен впервые.
1. Область применения
Настоящий стандарт распространяется на бесшовные приварные отводы из углеродистой и низколегированной стали типа 2D с R приблизительно равным DN и = 45°, = 60°, = 90° и = 180°, изготавливаемые из труб методами штамповки или протяжки по рогообразному сердечнику.
Область применения отводов - в соответствии с разделом 1 ГОСТ 17380.
Требования пункта 4.1 и раздела 5 являются обязательными, остальные требования - рекомендуемыми.
2. Нормативные ссылки
В настоящем стандарте использована ссылка на ГОСТ 17380-2001. Детали трубопроводов бесшовные приварные из углеродистой и низколегированной стали. Общие технические условия
3. Определения, обозначения и сокращения
Термины, их определения, обозначения и сокращения - по ГОСТ 17380.
4. Конструкция и размеры
4.1. Конструкция и размеры отводов должны соответствовать указанным на рисунке 1 и в таблицах 1 и 2.
Рисунок 1
Таблица 1
Отводы исполнения 1
Размеры в миллиметрах
-------T--------T--------T--------T--------T--------T------------¬
¦ DN ¦ D ¦ Т ¦ F ¦ С ¦ В ¦Масса отвода¦
¦ ¦ ¦ ¦ ¦ ¦ ¦ с тэта = ¦
¦ ¦ ¦ ¦ ¦ ¦ ¦ 90°, кг ¦
+------+--------+--------+--------+--------+--------+------------+
¦ 50 ¦ 60,3 ¦ 4,0 ¦ 51 ¦ 102 ¦ 81 ¦ 0,44 ¦
¦ ¦ ¦ 5,6 ¦ ¦ ¦ ¦ 0,60 ¦
+------+--------+--------+--------+--------+--------+------------+
¦ 65 ¦ 76,1 ¦ 5,0 ¦ 63 ¦ 127 ¦ 102 ¦ 0,87 ¦
¦ ¦ ¦ 7,1 ¦ ¦ ¦ ¦ 1,20 ¦
+------+--------+--------+--------+--------+--------+------------+
¦ 80 ¦ 88,9 ¦ 5,6 ¦ 76 ¦ 152 ¦ 121 ¦ 1,40 ¦
¦ ¦ ¦ 8,0 ¦ ¦ ¦ ¦ 1,90 ¦
+------+--------+--------+--------+--------+--------+------------+
¦ 100 ¦ 114,3 ¦ 6,3 ¦ 102 ¦ 203 ¦ 159 ¦ 2,60 ¦
¦ ¦ ¦ 8,8 ¦ ¦ ¦ ¦ 3,60 ¦
+------+--------+--------+--------+--------+--------+------------+
¦ 125 ¦ 139,7 ¦ 6,3 ¦ 127 ¦ 254 ¦ 197 ¦ 4,10 ¦
¦ ¦ ¦ 10,0 ¦ ¦ ¦ ¦ 6,40 ¦
+------+--------+--------+--------+--------+--------+------------+
¦ 150 ¦ 168,3 ¦ 7,1 ¦ 152 ¦ 305 ¦ 237 ¦ 6,70 ¦
¦ ¦ ¦ 11,0 ¦ ¦ ¦ ¦ 10,00 ¦
+------+--------+--------+--------+--------+--------+------------+
¦ 200 ¦ 219,1 ¦ 8,0 ¦ 203 ¦ 406 ¦ 313 ¦ 13,00 ¦
¦ ¦ ¦ 12,5 ¦ ¦ ¦ ¦ 20,00 ¦
+------+--------+--------+--------+--------+--------+------------+
¦ 250 ¦ 273,0 ¦ 10,0 ¦ 254 ¦ 508 ¦ 391 ¦ 26,00 ¦
+------+--------+--------+--------+--------+--------+------------+
¦ 300 ¦ 323,9 ¦ 10,0 ¦ 305 ¦ 610 ¦ 467 ¦ 37,00 ¦
+------+--------+--------+--------+--------+--------+------------+
¦ 350 ¦ 355,6 ¦ 11,0 ¦ 356 ¦ 711 ¦ 533 ¦ 52,00 ¦
+------+--------+--------+--------+--------+--------+------------+
¦ 400 ¦ 406,4 ¦ 12,5 ¦ 406 ¦ 813 ¦ 610 ¦ 77,00 ¦
+------+--------+--------+--------+--------+--------+------------+
¦ 450 ¦ 457,0 ¦ - ¦ 457 ¦ 914 ¦ 686 ¦ - ¦
+------+--------+--------+--------+--------+--------+------------+
¦ 500 ¦ 508,0 ¦ - ¦ 508 ¦ 1016 ¦ 762 ¦ - ¦
+------+--------+--------+--------+--------+--------+------------+
¦ 600 ¦ 610,0 ¦ - ¦ 610 ¦ 1220 ¦ 914 ¦ - ¦
+------+--------+--------+--------+--------+--------+------------+
¦ Примечания. 1. Масса приведена для справок. ¦
¦ 2. Отводы с тэта = 45° и тэта = 60° исполнения 1 не¦
¦предусматриваются. ¦
L-----------------------------------------------------------------
Таблица 2
Отводы исполнения 2
Размеры в миллиметрах
-------T-----T-----T-------T------T------T-------T-------T-------¬
¦ DN ¦ D ¦ T ¦ F = R ¦ W ¦ Н ¦ С ¦ В ¦ Масса ¦
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦отвода ¦
