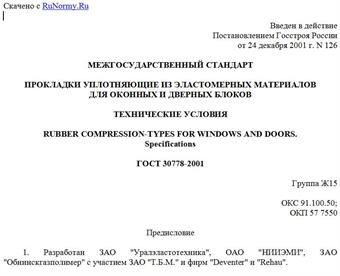

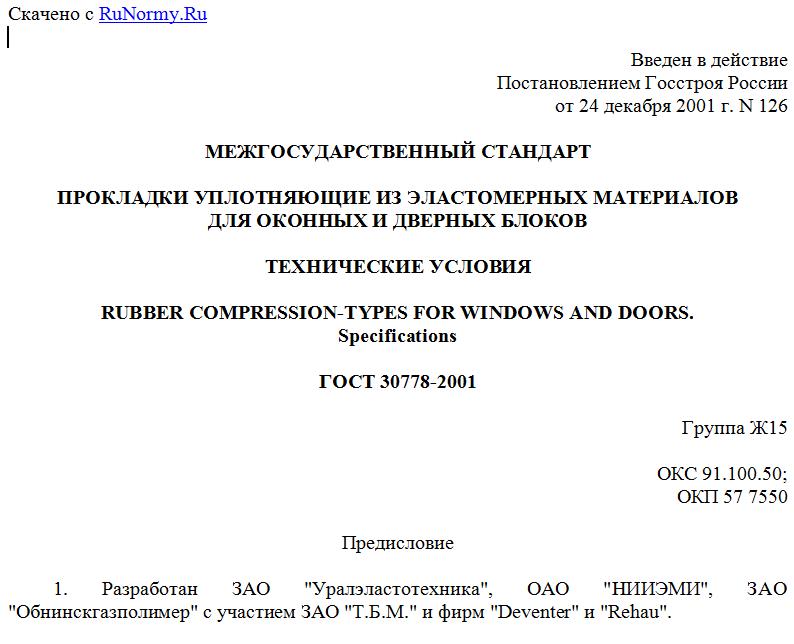

Введен в действие
Постановлением Госстроя России
от 24 декабря 2001 г. N 126
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПРОКЛАДКИ УПЛОТНЯЮЩИЕ ИЗ ЭЛАСТОМЕРНЫХ МАТЕРИАЛОВ
ДЛЯ ОКОННЫХ И ДВЕРНЫХ БЛОКОВ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
RUBBER COMPRESSION-TYPES FOR WINDOWS AND DOORS.
Specifications
ГОСТ 30778-2001
Группа Ж15
ОКС 91.100.50;
ОКП 57 7550
Предисловие
1. Разработан ЗАО "Уралэластотехника", ОАО "НИИЭМИ", ЗАО "Обнинскгазполимер" с участием ЗАО "Т.Б.М." и фирм "Deventer" и "Rehau".
Внесен Госстроем России.
2. Принят Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и сертификации в строительстве (МНТКС) 30 мая 2001 г.
За принятие проголосовали
----------------------------T------------------------------------¬
¦ Наименование государства ¦Наименование органа государственного¦
¦ ¦ управления строительством ¦
+---------------------------+------------------------------------+
¦Азербайджанская Республика ¦Госстрой Азербайджанской Республики ¦
¦Республика Армения ¦Министерство градостроительства ¦
¦ ¦Республики Армения ¦
¦Республика Казахстан ¦Казстройкомитет Республики Казахстан¦
¦Кыргызская Республика ¦Государственная комиссия при ¦
¦ ¦Правительстве Кыргызской Республики ¦
¦ ¦по архитектуре и строительству ¦
¦Республика Молдова ¦Министерство экологии ¦
¦ ¦и благоустройства территорий ¦
¦ ¦Республики Молдова ¦
¦Российская Федерация ¦Госстрой России ¦
¦Республика Узбекистан ¦Госархитектстрой Республики ¦
¦ ¦Узбекистан ¦
L---------------------------+-------------------------------------
3. Введен впервые.
4. Введен в действие с 1 июля 2002 г. в качестве государственного стандарта Российской Федерации Постановлением Госстроя России от 24 декабря 2001 г. N 126.
1. Область применения
Настоящий стандарт распространяется на уплотняющие прокладки из монолитных эластомерных материалов для оконных и дверных блоков (далее - уплотнители), изготавливаемые методом экструзии и предназначенные для уплотнения различных типов оконных и дверных блоков, монтажных соединений стеклопакетов и других светопрозрачных конструкций.
Требования стандарта не распространяются на самоклеящиеся уплотнители.
Требования настоящего стандарта являются обязательными (кроме оговоренных в тексте как рекомендуемые или справочные).
Стандарт может быть использован для целей сертификации.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 9.024-74. ЕСЗКС. Резины. Методы испытаний на стойкость к термическому старению
ГОСТ 9.026-74. ЕСЗКС. Резины. Методы ускоренных испытаний на стойкость к озонному и термосветоозонному старению
ГОСТ 9.029-74. ЕСЗКС. Резины. Методы испытаний на стойкость к старению при статической деформации сжатия
ГОСТ 9.030-74. ЕСЗКС. Резины. Методы испытаний на стойкость в ненапряженном состоянии к воздействию жидких агрессивных сред
ГОСТ 166-89. Штангенциркули. Технические условия
ГОСТ 263-75. Резина. Метод определения твердости по Шору А
ГОСТ 270-75. Резина. Метод определения упругопрочностных свойств при растяжении
ГОСТ 427-75. Линейки измерительные металлические. Технические условия
ГОСТ 7912-74. Резина. Метод определения температурного предела хрупкости
ГОСТ 13808-79. Резина. Метод определения морозостойкости по эластическому восстановлению после сжатия
ГОСТ 14192-96. Маркировка грузов
ГОСТ 24104-88. Весы лабораторные общего назначения и образцовые. Общие технические условия
ГОСТ 28860-90. Каучуки и латексы. Номенклатура.
3. Классификация и обозначения
3.1. Обозначения полимерных материалов, применяемых для изготовления уплотнителей, приведены в соответствии с ГОСТ 28860:
TPE - термоэластопласт;
EPDM - этиленпропилендиеновый каучук (терполимер этилена, пропилена и диена с оставшейся ненасыщенной частью диена в боковой цепи);
EPM - этиленпропиленовый каучук (сополимер этилен-пропилена);
VMQ - силиконовые каучуки, содержащие метил- и винилзамещенные группы;
CR - хлоропреновый каучук.
3.2. В зависимости от типа используемого полимера уплотнители подразделяют на четыре группы:
I - из резин на основе этиленпропиленовых каучуков (EPDM, EPM) для условий эксплуатации от минус 50 до плюс 80 °C;
II - из резин на основе силиконового каучука (VMQ) для условий эксплуатации от минус 60 до плюс 80 °C;
III - из резин на основе хлоропренового каучука (CR) и его комбинации с другими полимерами для условий эксплуатации от минус 45 до плюс 80 °C;
IV - из термоэластопластов (TPE) для условий эксплуатации от минус 45 до плюс 70 °C.
3.3. Уплотнители из резин подразделяют по твердости (ед. Шор А) на подгруппы:
а - твердость от 45 до 55;
б - твердость от 56 до 75;
в - твердость более 75.
3.4. Уплотнители подразделяют в зависимости от видов оконных, дверных блоков и других конструкций, для уплотнения элементов которых они применяются:
Д - для деревянных оконных и дверных блоков;
П - для поливинилхлоридных оконных и дверных блоков;
А - для оконных и дверных блоков из алюминиевых сплавов;
С - для специальных (других) конструкций.
3.5. Условное обозначение уплотнителя при заказе должно включать:
- обозначение вида продукции (уплотнители) - У;
- обозначение вида оконных и дверных блоков, для которых предназначен уплотнитель;
- обозначение уплотнителя по чертежу рабочей документации предприятия-изготовителя или потребителя (номер, артикул);
- номер группы;
- номер подгруппы твердости (для уплотнителей из резины);
- обозначение настоящего стандарта.
Пример условного обозначения уплотнителя для деревянных оконных блоков из резины на основе этиленпропиленового каучука, твердостью 70 ед. Шор А.
УД РМ-015 Iб ГОСТ 30778-2001,
где У - вид изделия (уплотнитель);
Д - вид конструкции, для которой предназначается уплотнитель;
РМ-015 - обозначение уплотнителя по чертежу;
I - группа уплотнителя;
б - подгруппа твердости уплотнителя из резины.
4. Технические требования
4.1. Уплотнители должны соответствовать требованиям настоящего стандарта и изготавливаться по рабочим чертежам, согласованным между изготовителем и потребителем, и технологической документации, утвержденной в установленном порядке.
Требования к уплотнителям разделяют на требования к материалу, из которого они изготовлены, и требования, предъявляемые к готовым изделиям.
4.2. Требования к уплотнителям
4.2.1. Геометрические размеры поперечного сечения уплотнителей должны соответствовать размерам, указанным в рабочих чертежах. Примеры сечений уплотнителей различного назначения приведены в Приложении А.
4.2.2. Предельные отклонения номинальных размеров не должны превышать значений, установленных в таблице 1.
Таблица 1
В миллиметрах
----------------------------T------------------------------------¬
¦Номинальные размеры сечения¦ Предельные отклонения ¦
+---------------------------+------------------------------------+
¦До 4,0 включ. ¦ +/- 0,4 ¦
¦От 4,1 до 6,3 ¦ +/- 0,5 ¦
¦ " 6,4 " 10,0 ¦ +/- 0,7 ¦
¦ " 10,1 " 40,0 ¦ +/- 1,0 ¦
¦Св. 40,0 ¦Устанавливают в договоре на поставку¦
L---------------------------+-------------------------------------
