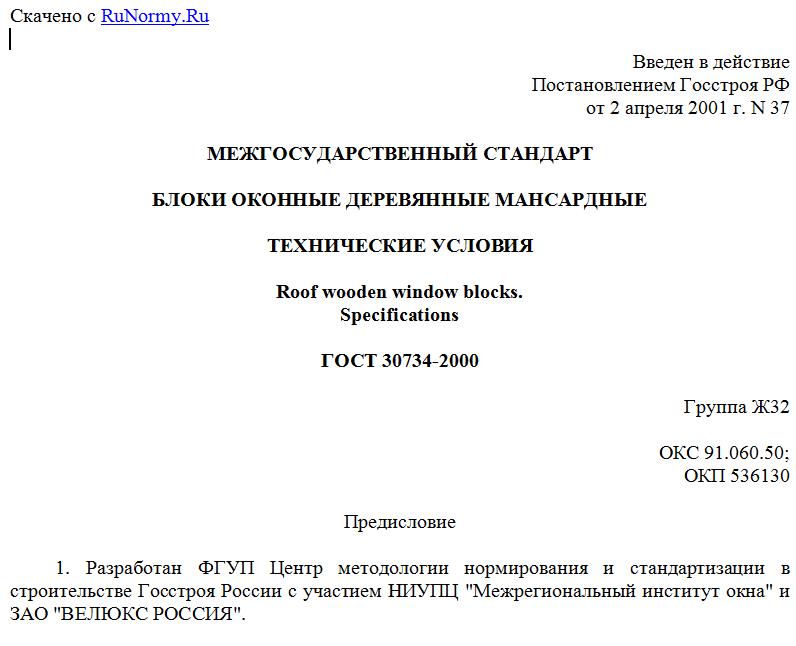

Введен в действие
Постановлением Госстроя РФ
от 2 апреля 2001 г. N 37
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
БЛОКИ ОКОННЫЕ ДЕРЕВЯННЫЕ МАНСАРДНЫЕ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Roof wooden window blocks.
Specifications
ГОСТ 30734-2000
Группа Ж32
ОКС 91.060.50;
ОКП 536130
Предисловие
1. Разработан ФГУП Центр методологии нормирования и стандартизации в строительстве Госстроя России с участием НИУПЦ "Межрегиональный институт окна" и ЗАО "ВЕЛЮКС РОССИЯ".
Внесен Госстроем России.
2. Принят Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и сертификации в строительстве (МНТКС) 6 декабря 2000 года.
За принятие проголосовали
Наименование государства Наименование органа государственного управления строительством
Азербайджанская Республика Госстрой Азербайджанской Республики
Республика Армения Министерство градостроительства Республики Армения
Республика Казахстан Казстройкомитет Республики Казахстан
Кыргызская Республика Государственный комитет по архитектуре и строительству при Правительстве Кыргызской Республики
Российская Федерация Госстрой России
Республика Таджикистан Комархстрой Республики Таджикистан
Республика Узбекистан Госархитектстрой Республики Узбекистан
3. Введен впервые.
4. Введен в действие с 1 сентября 2001 года в качестве государственного стандарта Российской Федерации Постановлением Госстроя России от 02.04.2001 N 37.
1. Область применения
Настоящий стандарт распространяется на деревянные мансардные оконные блоки одинарной конструкции со стеклопакетами (далее - изделия, оконные блоки), применяемые в жилых, общественных и других зданиях и устанавливаемые в скат кровли под углом 15 - 90°.
Область применения изделий устанавливают в зависимости от условий эксплуатации в соответствии с действующими строительными нормами и правилами с учетом требований настоящего стандарта.
Требования настоящего стандарта являются обязательными (кроме оговоренных в тексте стандарта как рекомендуемые или справочные).
Настоящий стандарт может быть применен для сертификации изделий.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 111-90. Стекло листовое. Технические условия
ГОСТ 2140-81. Видимые пороки древесины. Классификация, термины и определения, способы измерения
ГОСТ 2695-83. Пиломатериалы лиственных пород. Технические условия
ГОСТ 7016-82. Изделия из древесины и древесных материалов. Параметры шероховатости поверхности
ГОСТ 8486-86. Пиломатериалы хвойных пород. Технические условия
ГОСТ 15140-78. Материалы лакокрасочные. Методы определения адгезии
ГОСТ 15612-85. Изделия из древесины и древесных материалов. Методы определения параметров шероховатости поверхности
ГОСТ 16588-91. Пилопродукция и деревянные детали. Методы определения влажности
ГОСТ 23166-99. Блоки оконные. Общие технические условия
ГОСТ 24033-80. Окна и балконные двери деревянные. Методы механических испытаний
ГОСТ 24404-80. Изделия из древесины и древесных материалов. Покрытия лакокрасочные. Классификация и обозначения
ГОСТ 24700-99. Блоки оконные деревянные со стеклопакетами. Технические условия
ГОСТ 24866-99. Стеклопакеты клееные строительного назначения. Технические условия
ГОСТ 26602.1-99. Блоки оконные и дверные. Методы определения сопротивления теплопередаче
ГОСТ 26602.2-99. Блоки оконные и дверные. Методы определения воздухо- и водопроницаемости
ГОСТ 26602.3-99. Блоки оконные и дверные. Метод определения звукоизоляции
ГОСТ 30698-2000. Стекло закаленное строительное. Технические условия.
3. Термины, классификация, условное обозначение
Термины и определения, использованные в настоящем стандарте, а также классификация изделий - по ГОСТ 23166.
По вариантам открывания оконные блоки подразделяют:
со среднеповоротным открыванием створки вокруг горизонтальной оси (вариант открывания 1, рисунок 1а);
с комбинированным открыванием, предусматривающим совмещение среднеповоротного и подвесного открывания створки (вариант открывания 2, рисунок 1б).
а - со среднеповоротным открыванием
б - с комбинированным открыванием
дистанционные подкладки
несущие подкладки
Рисунок 1. Варианты открывания мансардных оконных блоков
и расположение подкладок
Допускаются конструкции оконных блоков с подвесным открыванием створок (вариант открывания 3).
Условное обозначение мансардных оконных блоков принимают по ГОСТ 23166, при этом тип конструкции записывают "МАНСАРДНОЕ" с добавлением варианта открывания, например:
.
Оконный блок деревянный мансардный со среднеповоротным открыванием створки вокруг средней горизонтальной оси, с модульными размерами по высоте 14М, ширине - 8М, классы по эксплуатационным показателям: сопротивление теплопередаче - Б1, воздухо-, водопроницаемости - А, звукоизоляции - В, общему коэффициенту пропускания света - Б, сопротивлению ветровым нагрузкам - Б.
4. Технические требования
4.1. Общие требования
4.1.1. Оконные блоки должны соответствовать требованиям настоящего стандарта, ГОСТ 23166 и изготавливаться по конструкторской и технологической документации, утвержденной предприятием-изготовителем в установленном порядке.
4.1.2. Оконные приборы должны обеспечивать возможность поворота створок вокруг средней оси на угол не менее 90° для ухода за окнами и промывки стекол со стороны помещения без применения специальных приспособлений. При этом должна предусматриваться фиксация створок в положениях проветривания и промывания. Конструкции с подвесным открыванием створок, предусматривающие промывку стекол со стороны помещения при помощи специальных щеток, не рекомендуются.
Рекомендуется оснащение оконных блоков вентиляционными или климатическими клапанами.
4.1.3. Основным вариантом остекления оконных блоков является остекление однокамерными стеклопакетами с внутренним стеклом с низкоэмиссионным теплоотражающим покрытием.
Изделия, предназначенные для эксплуатации в неотапливаемых помещениях, рекомендуется остеклять листовым закаленным стеклом по ГОСТ 30698, допускается использование стекла по ГОСТ 111.
Базовые варианты конструкций изделий должны предусматривать возможность установки солнцезащитных устройств. Допускается по требованию потребителя изготовление оконных блоков без солнцезащитных устройств.
4.1.4. Рекомендуемые габаритные размеры оконных блоков приведены на рисунке 2.
Рисунок 2. Рекомендуемые габаритные размеры
