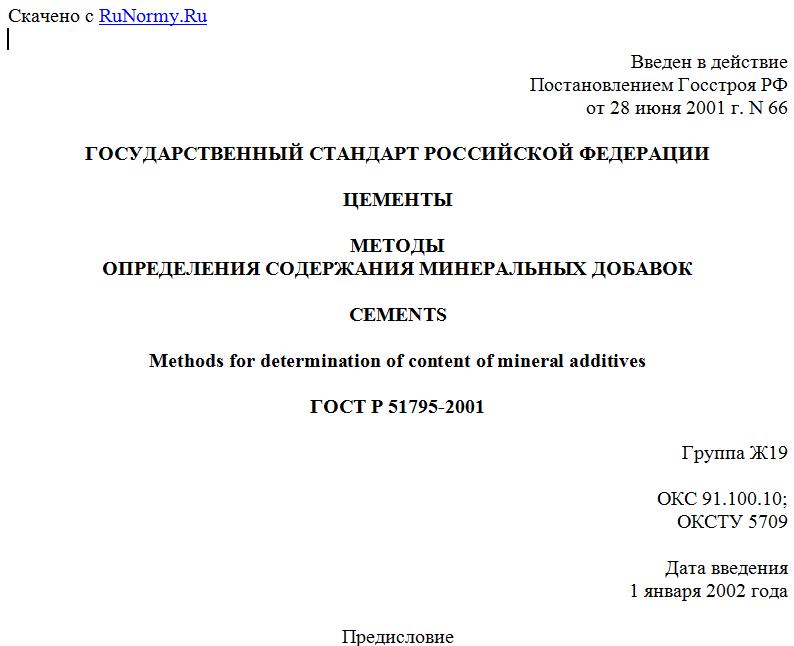

Введен в действие
Постановлением Госстроя РФ
от 28 июня 2001 г. N 66
ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ЦЕМЕНТЫ
МЕТОДЫ
ОПРЕДЕЛЕНИЯ СОДЕРЖАНИЯ МИНЕРАЛЬНЫХ ДОБАВОК
CEMENTS
Methods for determination of content of mineral additives
ГОСТ Р 51795-2001
Группа Ж19
ОКС 91.100.10;
ОКСТУ 5709
Дата введения
1 января 2002 года
Предисловие
1. Разработан ОАО "НИИЦЕМЕНТ", фирмой "Цемискон".
Внесен Управлением стандартизации, технического нормирования и сертификации Госстроя России.
2. Принят и введен в действие Постановлением Госстроя России от 28 июня 2001 г. N 66.
3. Введен впервые.
1. Область применения
Настоящий стандарт распространяется на цементы с минеральными добавками (далее - добавки) и устанавливает методы и нормы точности определения содержания добавок в цементе.
Методы определения содержания добавок, изложенные в разделе 5 настоящего стандарта, применяют только при наличии основных компонентов цемента.
Допускается применение других методов определения содержания добавок в цементе, аттестованных в установленном порядке и обеспечивающих выполнение норм точности в соответствии с настоящим стандартом, при этом в качестве поверочных (арбитражных) следует применять методы, установленные настоящим стандартом, кроме рентгенодифрактометрического и рентгеноспектрального.
2. Нормативные ссылки
Перечень нормативных документов, ссылки на которые использованы в настоящем стандарте, приведен в Приложении А.
3. Определения
В настоящем стандарте применены термины по ГОСТ 30515 и ГОСТ 5382, а также следующий термин с соответствующим определением.
Специфическая характеристика материала - химический или физико-химический параметр, имеющий существенно различные значения для клинкера, гипса и добавки и определяемый количественно: нерастворимый в соляной кислоте остаток, восстановительная величина, кислотная растворимость, оксид элемента и потеря массы при прокаливании (далее - элементы-индикаторы), интенсивность рентгеновского дифракционного максимума и др.
4. Общие положения
4.1. Методы определения содержания добавок в цементе основаны на различии значений специфических характеристик клинкера, добавки и гипса. Метод определения содержания добавки в цементе выбирают исходя из ее конкретной специфической характеристики в соответствии с Приложением Б.
4.2. Общие требования при определении содержания добавок в цементе - в соответствии с ГОСТ 5382 (раздел 1) и настоящим стандартом.
4.3. Отбор проб цемента и основных его компонентов осуществляют по ГОСТ 30515 и технологической документации предприятия-изготовителя.
4.4. Применяемые стандартизованные средства измерения должны быть поверены и аттестованы в соответствии с ГОСТ 8.326, ГОСТ 8.513.
4.5. Для проведения анализа применяют мерную посуду не ниже 2-го класса точности по ГОСТ 29227, ГОСТ 29228, ГОСТ 29251 и ГОСТ 29252.
4.6. Горячая вода или горячий раствор, применяемые при химическом анализе, должны иметь температуру от 60 до 80 °C, теплая вода или теплый раствор - от 40 до 50 °C.
4.7. В качестве норм точности определения содержания добавок в цементе используют ошибки повторяемости, воспроизводимости и допустимое расхождение между результатами параллельных определений, величины которых при доверительной вероятности 0,95 не должны превышать значений, указанных в таблице 1.
Таблица 1
В процентах
--------------------T-------------T-----------T------------------¬
¦Содержание добавки ¦ Ошибка ¦Ошибка ¦ Допустимое ¦
¦ в цементе ¦повторяемости¦воспроизво-¦ расхождение ¦
¦ ¦ ¦димости ¦ между ¦
¦ ¦ ¦ ¦ результатами ¦
¦ ¦ ¦ ¦ параллельных ¦
¦ ¦ ¦ ¦ определений ¦
+-------------------+-------------+-----------+------------------+
¦ При наличии основных компонентов цемента ¦
+-------------------T-------------T-----------T------------------+
¦До 10 включ. ¦ 1 ¦ 2 ¦ 1,5 ¦
¦Св. 10 до 30 включ.¦ 2 ¦ 4 ¦ 3,0 ¦
¦Св. 30 ¦ 3 ¦ 6 ¦ 4,0 ¦
+-------------------+-------------+-----------+------------------+
¦ При отсутствии основных компонентов цемента ¦
+-------------------T-------------T-----------T------------------+
¦От 10 и более ¦ 4 ¦ 8 ¦ 6,0 ¦
L-------------------+-------------+-----------+-------------------
4.8. Содержание гипса в цементе , %, вычисляют по формуле
, (1)
где и - массовая доля оксида серы (VI) соответственно в клинкере и цементе, определяемая по ГОСТ 5382, %;
- содержание клинкера в цементе, принимаемое в соответствии с технологическим регламентом предприятия-изготовителя, %;
К - коэффициент пересчета массовой доли оксида серы (VI) в цементе на содержание гипса, вычисляемый по формуле
, (2)
где - массовая доля оксида серы (VI) в гипсе, определяемая по ГОСТ 5382, %.
4.9. Содержание добавки в цементе , %, вычисляют по формуле
, (3)
где и - величина специфической характеристики соответственно цемента, клинкера, гипса и добавки;
- содержание гипса в цементе, вычисленное по формуле (1), %.
При наличии в цементе двух добавок содержание одной из добавок определяют по ее специфической характеристике и вычисляют по формуле (3). При этом отношение величин данной специфической характеристики клинкера и второй добавки должно находиться в пределах от 0,6 до 1,4. Содержание второй добавки , %, определяют по специфической характеристике, присущей обеим добавкам, и вычисляют по формуле
, (4)
где - величина специфической характеристики первой добавки;
- величина специфической характеристики второй добавки;
- содержание первой добавки, вычисленное по формуле (3), %.
Содержание добавки в цементе , %, определяемое по специфической характеристике, отсутствующей у гипса и клинкера, вычисляют по формуле
. (5)
4.10. Требования безопасности при проведении испытаний - по ГОСТ 5382 (раздел 2).
5. Методы определения содержания добавок
при наличии основных компонентов цемента
5.1. Определение содержания добавки
по нерастворимому остатку
Метод основан на различии массы нерастворимого в соляной кислоте остатка цемента и добавки.
5.1.1. Средства контроля
Весы лабораторные общего назначения.
Печь муфельная.
Баня водяная.
Плитка электрическая.
Посуда лабораторная.
Тигли платиновые или фарфоровые.
Кислота соляная по ГОСТ 3118, раствор 1:9.
Бумага индикаторная универсальная.
5.1.2. Порядок проведения анализа
Навески цемента и добавки массой 1 г каждая помещают в стаканы вместимостью 150 см3, приливают при помешивании 25 см3 воды и 5 см3 соляной кислоты. Навески тщательно растирают плоским концом стеклянной палочки, растворы разбавляют водой до объема 50 см3 каждый, накрывают стаканы часовыми стеклами, помещают на кипящую водяную баню и выдерживают 15 мин. Затем стаканы снимают, дают раствору отстояться и фильтруют раствор через фильтр "белая лента", добиваясь полного переноса осадка на фильтр. Осадки промывают горячей водой до нейтральной реакции по индикаторной бумаге, вместе с фильтром помещают в
Для просмотра документа целиком скачайте его >>>
