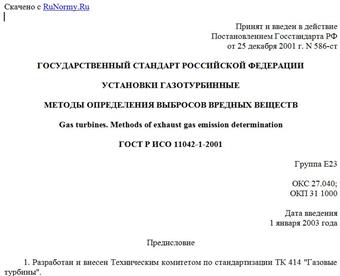

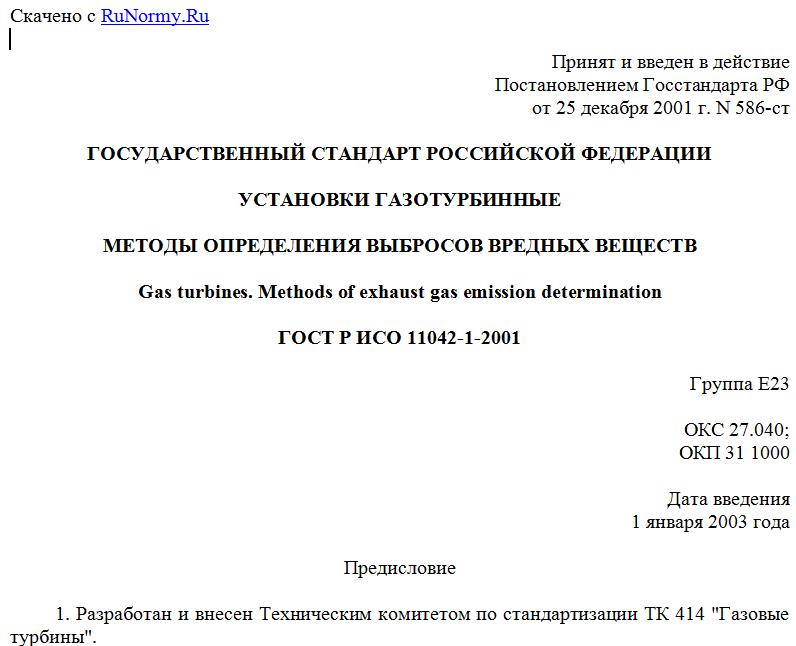

Принят и введен в действие
Постановлением Госстандарта РФ
от 25 декабря 2001 г. N 586-ст
ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
УСТАНОВКИ ГАЗОТУРБИННЫЕ
МЕТОДЫ ОПРЕДЕЛЕНИЯ ВЫБРОСОВ ВРЕДНЫХ ВЕЩЕСТВ
Gas turbines. Methods of exhaust gas emission determination
ГОСТ Р ИСО 11042-1-2001
Группа Е23
ОКС 27.040;
ОКП 31 1000
Дата введения
1 января 2003 года
Предисловие
1. Разработан и внесен Техническим комитетом по стандартизации ТК 414 "Газовые турбины".
2. Принят и введен в действие Постановлением Госстандарта России от 25 декабря 2001 г. N 586-ст.
3. Настоящий стандарт представляет собой аутентичный текст международного стандарта ИСО 11042-1-96 "Газовые турбины. Эмиссия с отработавшими газами. Часть 1. Измерения и расчеты".
4. Введен впервые.
Введение
Настоящий стандарт является основополагающим стандартом в области определения выбросов вредных веществ газотурбинными установками.
Настоящий стандарт устанавливает методы и средства определения выбросов, соответствующие термины, требования к условиям проведения испытаний, средствам, качеству и обработке результатов измерений, а также варианты представления уровня выбросов.
Перечень компонентов выбросов, подлежащих определению в соответствии с настоящим стандартом, определяют по согласованию между заинтересованными сторонами в пределах номенклатуры нормируемых параметров, установленных для газотурбинных установок.
1. Область применения
Настоящий стандарт применяется в приемочных испытаниях газотурбинных установок при определении их соответствия нормам выброса вредных веществ.
Требования настоящего стандарта являются обязательными для всех газотурбинных установок с рабочим процессом незамкнутого цикла, создающим механическую мощность на валу и (или) используемым в качестве привода для выработки электроэнергии.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 17.2.4.06-90. Охрана природы. Атмосфера. Методы определения скорости и расхода газопылевых потоков, отходящих от стационарных источников загрязнения
ГОСТ 17356-89 (ИСО 3544-78, ИСО 5063-78). Горелки на газообразном и жидком топливах. Термины и определения
ИСО 2314-89 <*>. Газовые турбины. Приемочные испытания
ИСО 2533-75 <*>. Стандартная атмосфера
ИСО 6141-84 <*>. Газовый анализ. Градуировочные газовые смеси
ИСО 11042-1-96 <*>. Газовые турбины. Выбросы вредных веществ. Часть 1. Измерения и оценки.
--------------------------------
<*> Международный стандарт - во ВНИИКИ Госстандарта России.
3. Определения
В настоящем стандарте применяют следующие термины с соответствующими определениями:
3.1. Выбросы вредных веществ: вещества, поступающие в окружающую среду вместе с отработавшими (выхлопными) газами. Выбросы вредных веществ включают следующие составляющие:
- оксиды азота : сумма NO и в пересчете на ;
- диоксид азота ;
- оксид углерода CO;
- диоксид углерода ;
- оксиды серы : сумма и , представляемая как ;
- углеводороды CH: сумма всех несгоревших или частично сгоревших углеводородов в пересчете на метан (3.8);
- летучие органические соединения VOCs: сумма всех углеводородов за вычетом и в пересчете на метан (3.8);
- аммиак ;
- дым: в соответствии с измерениями методом Бахараха (7.8);
- твердые частицы: все твердые частицы, образовавшиеся в процессе горения.
3.2. Точность: степень близости измеренного значения к независимо установленной действительной величине.
3.3. Градуировочные газы: эталонная газовая смесь с высокой точностью состава, используемая для настройки, регулировки и периодической проверки средств измерений.
3.4. Концентрация: объемная доля () компонента i в газовой смеси.
Концентрация может быть выражена также в процентах (), или см3/м3 (). При расчете массы компонента в 1 нм3 отработавшего газа концентрация, равная 1 , соответствует: 1,2497 мг/нм3 для CO; 2,858 мг/нм3 для ; 1,3387 мг/нм3 для NO; 2,05255 мг/нм3 для ; 0,7157 мг/нм3 для .
3.5. Влияние неизмеряемых компонентов: относительное изменение показаний, обусловленное компонентами газовой смеси, не являющимися объектом измерений.
3.6. Линейность: способность средства измерения обеспечивать пропорциональность показаний входному сигналу.
3.7. Случайная составляющая основной погрешности: изменение показаний средства измерения, не связанное с характеристиками анализируемой пробы и отличимое от дрейфа показаний (при доверительной вероятности 0,95 соответствует двум значениям среднеквадратичного отклонения).
3.8. : условное обозначение единицы концентрации углеводородов в пересчете на метан. Концентрация, равная 1 , соответствует: 1 для метана ; 2 для этана ; 3 для пропана и т.д.
3.9. Сходимость: степень близости результатов, полученная при повторных измерениях через короткие промежутки времени без регулировки средств измерений.
3.10. Разрешение: наименьшее обнаруживаемое изменение измеряемой величины.
3.11. Чувствительность: изменение выходного сигнала средства измерения при изменении концентрации анализируемого компонента.
3.12. Стабильность (дрейф градуировочной характеристики): изменение с течением времени выходного сигнала от градуировочной смеси того же состава.
3.13. Чувствительность к индивидуальным углеводородам: разный выходной сигнал (в пересчете на метан) на ту же концентрацию углеводородов различных классов.
3.14. Нулевой воздух: бинарная смесь кислорода и азота в том же соотношении, что и в чистом атмосферном воздухе.
3.15. Дрейф нуля: отклонение во времени от нуля показаний средства измерения при анализе пробы, в которой отсутствует анализируемый компонент.
3.16. Нулевой газ: газ, используемый для установки или регулировки нуля показаний средства измерения.
4. Условные обозначения
Обозначения величин, используемых в настоящем стандарте, и единицы измерений приведены в таблице 1, символы для компонентов выбросов - в таблице 2.
Таблица 1
Обозначения и единицы измерения
-----------------T------------------------------------------T---------¬
¦ Обозначение ¦ Величина ¦ Единица ¦
¦ ¦ ¦измерения¦
+----------------+------------------------------------------+---------+
¦E ¦ Низшая теплота сгорания топлива ¦ кДж/кг ¦
¦ n ¦ ¦ ¦
+----------------+------------------------------------------+---------+
¦E ¦ Характеристика выбросов ¦ - ¦
+----------------+------------------------------------------+---------+
¦EM ¦ Характеристика выбросов: масса компонента¦ мг/м3 ¦
¦ i ¦i, содержащаяся в 1 м3 отработавшего газа ¦ ¦
¦ ¦при 0 °C и 101,3 кПа ¦ ¦
+----------------+------------------------------------------+---------+
¦EM ¦ Характеристика выбросов: масса компонента¦ мг/м3 ¦
¦ i,15,dry ¦i в 1 м3 "сухого" отработавшего газа ¦ ¦
¦ ¦при 0 °C и 101,3 кПа, приведенная ¦ ¦
¦ ¦к стандартизованному содержанию кислорода,¦ ¦
¦ ¦15% <*> ¦ ¦
+----------------+------------------------------------------+---------+
¦EM ¦ Характеристика выбросов: массовый ¦ г/ГДж ¦
¦ i,F ¦расход компонента i на единицу тепловой ¦ ¦
¦ ¦мощности газотурбинной установки ¦ ¦
+----------------+------------------------------------------+---------+
¦EM ¦ Характеристика выбросов: массовый ¦г/кВт x ч¦
¦ i,P ¦расход компонента i на единицу мощности ¦ ¦
¦ ¦газотурбинной установки ¦ ¦
+----------------+------------------------------------------+---------+
¦EP ¦ Характеристика выбросов для твердых ¦ мг/м3 ¦
¦ ¦частиц (аналогичная EM ) ¦ ¦
¦ ¦ i ¦ ¦
+----------------+------------------------------------------+---------+
¦ES ¦ Характеристика выбросов для дыма ¦ - ¦
¦ ¦(число Бахараха, см. 5.2) ¦ ¦
+----------------+------------------------------------------+---------+
¦EV ¦ Характеристика выбросов: концентрация ¦ см3/см3 ¦
