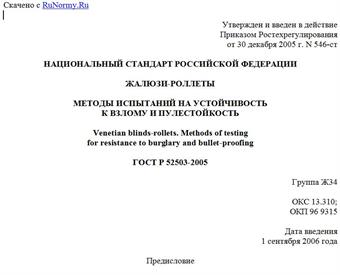

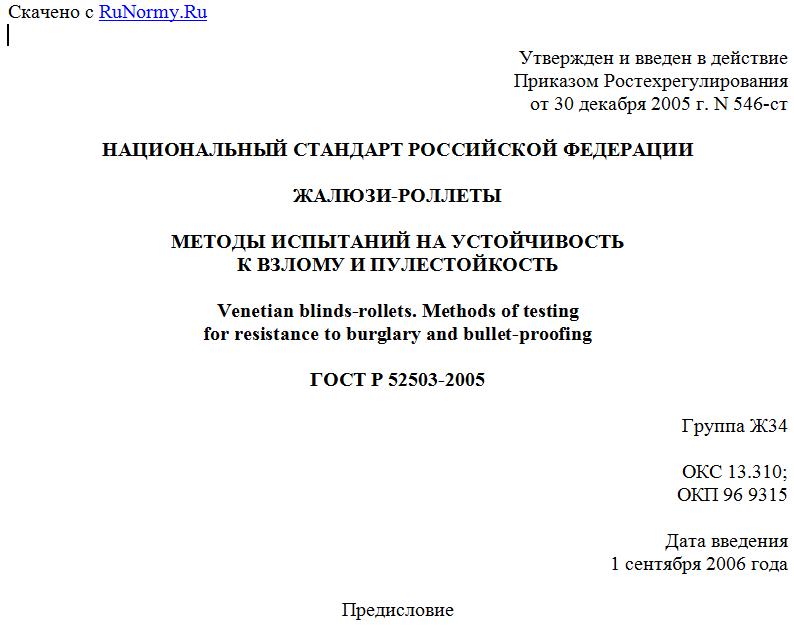

Утвержден и введен в действие
Приказом Ростехрегулирования
от 30 декабря 2005 г. N 546-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ЖАЛЮЗИ-РОЛЛЕТЫ
МЕТОДЫ ИСПЫТАНИЙ НА УСТОЙЧИВОСТЬ
К ВЗЛОМУ И ПУЛЕСТОЙКОСТЬ
Venetian blinds-rollets. Methods of testing
for resistance to burglary and bullet-proofing
ГОСТ Р 52503-2005
Группа Ж34
ОКС 13.310;
ОКП 96 9315
Дата введения
1 сентября 2006 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан Некоммерческим партнерством "Ржевский научно-исследовательский испытательный сертификационный центр" (НП РНИИСЦ).
2. Внесен Техническим комитетом по стандартизации ТК 391 "Средства физической защиты и материалы для их изготовления" (ПК 1 "Организационно-методические основы стандартизации и подтверждения соответствия средств физической защиты и материалов для их изготовления").
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 30 декабря 2005 г. N 546-ст.
4. Настоящий стандарт разработан с учетом основных нормативных положений немецких стандартов DIN EN 949, DIN V ENV 1627, DIN V ENV 1628, DIN V ENV 1629, DIN V ENV 1630, DIN 18073 и белорусского стандарта СТБ 51.2.03-2000.
5. Введен впервые.
1. Область применения
Настоящий стандарт распространяется на вновь разрабатываемые и модернизируемые жалюзи-роллеты по ГОСТ Р 52502.
Настоящий стандарт не распространяется на защитные жалюзи по ГОСТ Р 51222; конструкции: противопожарные; ограждения открытых территорий; предназначенные для объектов военного и (или) оборонного значения, а также для специальных промышленных производств.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ Р 1.12-2004. Стандартизация в Российской Федерации. Термины и определения
ГОСТ Р 50862-2005. Сейфы, сейфовые комнаты и хранилища ценностей. Требования и методы испытаний на устойчивость к взлому и огнестойкость
ГОСТ Р 51110-97. Средства защитные банковские. Общие технические требования
ГОСТ Р 51112-97. Средства защитные банковские. Требования по пулестойкости и методы испытаний
ГОСТ Р 51113-97. Средства защитные банковские. Требования по устойчивости к взлому и методы испытаний
ГОСТ Р 51221-98. Средства защитные банковские. Термины и определения
ГОСТ Р 51222-98. Средства защитные банковские. Жалюзи. Общие технические условия
ГОСТ Р 52502-2005. Жалюзи-роллеты. Общие технические условия
ГОСТ 16504-81. Система государственных испытаний продукции. Испытания и контроль качества продукции. Основные термины и определения.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте национального органа Российской Федерации по стандартизации в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный документ заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться замененным (измененным) документом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
-----------------------------------------------------------------¬
¦ В настоящем стандарте применены термины по ГОСТ Р 1.12,¦
¦ГОСТ Р 51221, а также следующие термины с соответствующими¦
¦определениями: ¦
¦ 3.1. Вал: часть жалюзи-роллеты, на которую наматывается¦
¦(сматывается) полотно. ¦
¦ 3.2. Взлом жалюзи-роллеты: совокупность действий с целью¦
¦нарушения целостности жалюзи-роллеты и достижения полного¦
¦доступа в защищаемое помещение. ¦
¦ 3.3. Ударная нагрузка: нагрузка, создаваемая массой¦
¦движущегося тела, обладающего определенной кинетической¦
¦энергией. ¦
¦ 3.4. Жалюзи-роллета: механическое или электромеханическое¦
¦устройство, содержащее свертывающееся полотно, состоящее из¦
¦подвижно скрепленных между собой пластин, которое перемещается в¦
¦направляющих шинах и наматывается на вал в процессе открывания¦
¦(закрывания), и предназначенное для закрывания проема. ¦
¦ 3.5. Засов: элемент, устанавливаемый на концевой профиль и¦
¦фиксирующий полотно жалюзи-роллеты в закрытом положении. ¦
¦ 3.6. Концевой профиль: последний (нижний) профиль полотна¦
¦жалюзи-роллеты. ¦
¦ 3.7. Короб: часть жалюзи-роллеты, в которой размещаются¦
¦намотанное полотно и вал. ¦
¦ 3.8. Направляющая шина: закрепленная в проеме часть жалюзи-¦
¦роллеты, предназначенная для перемещения по ней торцов полотна. ¦
¦ 3.9. Начальный профиль: первый (верхний) профиль полотна¦
¦жалюзи-роллеты. ¦
¦ 3.10. Полотно: сформированная из профилей часть жалюзи-¦
¦роллеты, закрывающая проем в стене. ¦
¦ 3.11. Полный доступ жалюзи-роллеты: результат взлома,¦
¦обеспечивающий проникновение в защищаемое помещение и¦
¦характеризующийся образованием отверстия, через которое может¦
¦проходить один из шаблонов полного доступа (по ГОСТ Р 50862) или¦
¦подъем полотна на высоту не менее 300 мм. ¦
¦ 3.12. Привод: часть жалюзи-роллеты, предназначенная для¦
¦подъема (опускания) полотна. ¦
¦ 3.13. Профиль: часть жалюзи-роллеты в форме полос любой¦
¦конфигурации, из которых формируется полотно. ¦
¦ 3.14. Пулестойкость жалюзи-роллеты: свойство жалюзи-роллеты¦
¦противостоять сквозному пробитию пулями и отсутствие при этом¦
¦опасных для человека вторичных поражающих элементов. ¦
¦ 3.15. Ригель: деталь, соединяющая полотно жалюзи-роллеты с¦
¦валом и блокирующая полотно в опущенном состоянии. ¦
¦ 3.16. Статическая нагрузка: нагрузка определенной величины,¦
¦воздействующая на заданную зону жалюзи-роллеты в течение¦
¦определенного времени. ¦
¦ 3.17. Заданная зона приложения нагрузки: ограниченное место¦
¦испытуемого образца, на которое воздействует испытательная¦
¦нагрузка. ¦
¦ 3.18. Устойчивость жалюзи-роллеты к взлому: способность¦
¦жалюзи-роллеты противостоять достижению полного доступа при¦
¦воздействии на нее статической, ударной нагрузок и (или)¦
¦приложения инструмента. ¦
¦ 3.19. Устройство нагружения: устройство, с помощью которого¦
¦на испытуемый образец воздействует статическая или ударная¦
¦нагрузка. ¦
¦ 3.20. Часть жалюзи-роллеты: составные конструкции и их¦
¦соединения, обеспечивающие работоспособность жалюзи-роллеты и¦
¦выполнение заданных требований. ¦
¦ 3.21. Элемент жалюзи-роллеты: детали, обеспечивающие сборку¦
¦частей и жалюзи-роллеты в целом. ¦
¦ ¦
¦ [ГОСТ Р 52502-2005, раздел 3] ¦
L-----------------------------------------------------------------
4. Методы контроля защитных свойств
4.1. Общие положения
4.1.1. Жалюзи-роллеты должны быть представлены на испытания с комплектом конструкторских документов, сертификатами и (или) паспортами на применяемые материалы и комплектующие элементы.
4.1.2. Жалюзи-роллеты должны быть отобраны на испытания в соответствии с требованиями, установленными в технических условиях на изделие конкретного вида.
4.1.3. Жалюзи-роллеты должны быть идентифицированы на соответствие конструкторским документам изготовителя.
4.1.4. Целью испытаний является установление класса жалюзи-роллет на устойчивость к взлому или пулестойкость в соответствии с требованиями ГОСТ Р
