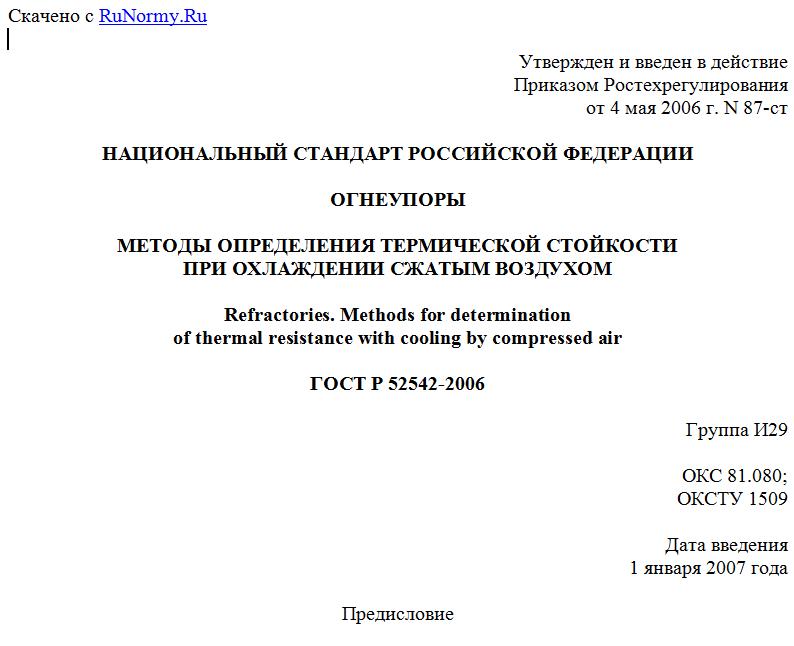

Утвержден и введен в действие
Приказом Ростехрегулирования
от 4 мая 2006 г. N 87-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ОГНЕУПОРЫ
МЕТОДЫ ОПРЕДЕЛЕНИЯ ТЕРМИЧЕСКОЙ СТОЙКОСТИ
ПРИ ОХЛАЖДЕНИИ СЖАТЫМ ВОЗДУХОМ
Refractories. Methods for determination
of thermal resistance with cooling by compressed air
ГОСТ Р 52542-2006
Группа И29
ОКС 81.080;
ОКСТУ 1509
Дата введения
1 января 2007 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Разработан Ассоциацией производителей и потребителей огнеупоров "Санкт-Петербургский научно-технический центр" (Ассоциация "СПб НТЦ").
2. Внесен Техническим комитетом по стандартизации ТК 9 "Огнеупоры".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 4 мая 2006 г. N 87-ст.
4. Настоящий стандарт разработан с учетом основных нормативных положений DIN CEN/TS 993-11:2003 "Методы испытания плотных формованных огнеупоров. Часть 11. Определение устойчивости к термическому удару" (DIN CEN/TS 993-11:2003 "Prufverfahren fur dichte geformte feuerfeste Erzeugnisse. Teil 11: Bestimmung der Temperaturwechselbestandigkeit", NEQ).
5. Введен впервые.
1. Область применения
Настоящий стандарт устанавливает требования к двум методам определения термической стойкости огнеупоров (в т.ч. обожженных огнеупорных изделий, взаимодействующих с водой) при охлаждении сжатым воздухом образцов, нагретых до температуры 950 °C:
- метод по числу теплосмен до разрушения под действием заданной нагрузки (метод I);
- метод по изменению предела прочности при изгибе после заданного числа теплосмен (метод II).
Требования к методам определения термической стойкости обожженных огнеупорных изделий, не взаимодействующих с водой, установлены ГОСТ 7875.0 - ГОСТ 7875.2.
Классификация огнеупоров - по ГОСТ 28874.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ Р 12.4.013-97. Система стандартов безопасности труда. Очки защитные. Общие технические условия
ГОСТ Р 12.4.208-99. Система стандартов безопасности труда. Средства индивидуальной защиты органа слуха. Наушники. Общие технические требования. Методы испытаний
ГОСТ Р 12.4.209-99. Система стандартов безопасности труда. Средства индивидуальной защиты органа слуха. Вкладыши. Общие технические требования. Методы испытаний
ГОСТ Р 50526-93 (ИСО 5014-86). Огнеупоры. Метод определения предела прочности при изгибе при комнатной температуре
ГОСТ 12.1.003-83. Система стандартов безопасности труда. Шум. Общие требования безопасности
ГОСТ 12.1.019-79. Система стандартов безопасности труда. Электробезопасность. Общие требования и номенклатура видов защиты
ГОСТ 12.2.007.9-93 (МЭК 519-1-84). Безопасность электротермического оборудования. Часть 1. Общие требования
ГОСТ 12.4.021-75. Система стандартов безопасности труда. Системы вентиляционные. Общие требования
ГОСТ 166-89 (ИСО 3599-76). Штангенциркули. Технические условия
ГОСТ 2405-88. Манометры, вакуумметры, мановакуумметры, напоромеры, тягомеры и тягонапоромеры. Общие технические условия
ГОСТ 6616-94. Преобразователи термоэлектрические. Общие технические условия
ГОСТ 7875.0-94. Изделия огнеупорные. Общие требования к методам определения термической стойкости
ГОСТ 7875.1-94. Изделия огнеупорные. Метод определения термической стойкости на кирпичах
ГОСТ 7875.2-94. Изделия огнеупорные. Метод определения термической стойкости на образцах
ГОСТ 8179-98 (ИСО 5022-79). Изделия огнеупорные. Отбор образцов и приемочные испытания
ГОСТ 24104-2001. Весы лабораторные. Общие технические требования
ГОСТ 28840-90. Машины для испытания материалов на растяжение, сжатие и изгиб. Общие технические требования
ГОСТ 28874-2004. Огнеупоры. Классификация.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования - на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю "Национальные стандарты", который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный документ заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться замененным (измененным) документом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применены термины по ГОСТ 28874, а также следующие термины с соответствующими определениями:
3.1. Термическая стойкость огнеупоров: сопротивляемость разрушению испытуемого образца огнеупора, происходящему в результате резкой смены температур, при поочередном нагревании и охлаждении.
3.2. Теплосмена: цикл, состоящий из нагревания испытуемого образца до заданной температуры, выдержки при этой температуре и последующего охлаждения в заданных условиях.
4. Требования безопасности
4.1. Требования безопасности к электропечи, применяемой для испытания, должны соответствовать ГОСТ 12.2.007.9.
4.2. Эксплуатация электроустановок и электроприборов должна осуществляться в соответствии с ГОСТ 12.1.019, правилами технической эксплуатации и техники безопасности электроустановок потребителей.
4.3. Помещение для проведения испытания должно быть оборудовано вентиляцией в соответствии с ГОСТ 12.4.021.
4.4. Уровень шума при охлаждении сжатым воздухом не должен превышать допустимый уровень по ГОСТ 12.1.003.
4.5. При проведении испытания должны применяться индивидуальные средства защиты: защитные очки по ГОСТ Р 12.4.013, средства индивидуальной защиты органа слуха по ГОСТ Р 12.4.208 или ГОСТ Р 12.4.209, спецодежда, хлопчатобумажные перчатки и т.п.
5. Средства измерений, аппаратура
и вспомогательные устройства
5.1. Термоэлектрический преобразователь по ГОСТ 6616 для измерения температуры до 1000 °C с измерительным прибором 1-го или более высокого класса точности.
5.2. Весы по ГОСТ 24104 среднего (III) класса точности.
5.3. Штангенциркуль по ГОСТ 166.
5.4. Манометр по ГОСТ 2405, обеспечивающий измерение избыточного давления (1,0 +/- 0,1) МПа.
5.5. Испытательная машина, соответствующая требованиям ГОСТ 28840 и обеспечивающая нагрузку от 400 до 600 Н, с приспособлением для испытания на изгиб с расстоянием между опорами (100 +/- 1) мм и радиусом кривизны опор (5,0 +/- 0,5) мм (испытание по методу I).
Допускается использовать нагружающее устройство, например рычажного типа, обеспечивающее напряжение в образце (0,30 +/- 0,05) Н/мм2, аттестованное в установленном порядке.
5.6. Испытательная машина, соответствующая требованиям ГОСТ 28840, с приспособлением для испытания на изгиб с расстоянием между опорами (180 +/- 1) мм, с радиусом закругления опор (15,0 +/- 0,5) мм (испытание по методу II).
5.7. Для проведения испытания используют следующую лабораторную аппаратуру:
- таймер с разрешением +/- 30 с или другое средство измерения времени, обеспечивающее заданную точность;
- электрическую муфельную печь, обеспечивающую нагрев до температуры не менее 950 °C и погрешность ее поддержания во время выдержки образцов в пределах +/- 25 °C.
Конструкция печи должна обеспечивать безопасный режим работы при загрузке и выгрузке образцов во время проведения испытания.
Термоэлектрический преобразователь должен быть установлен над центром пода печи на 20 мм выше верхней грани испытуемого образца.
Тепловая мощность печи должна обеспечивать следующие условия: после установки образцов и закрытия дверцы печи температура не должна опускаться ниже температуры 750 °C и затем подниматься до температуры 950 °C не более 30 мин.
Примечание. Внутренние размеры муфельной печи должны обеспечивать размещение образцов, при котором они не касаются стен муфельной печи и друг друга.
- сушильный шкаф, обеспечивающий нагрев образцов до температуры 300 °C;
- устройство для обдува сжатым воздухом, состоящее из баллона или трубопровода, манометра по 5.4, редуктора или другого приспособления, регулирующего подачу воздуха, и сопла диаметром 8 мм и длиной 5 мм. Расстояние от сопла до обдуваемой поверхности должно быть 100 мм;
- стальную плиту размерами (400 +/- 10) x (250 +/- 10) x (20 +/- 3) мм со штифтами, определяющими положение образцов. Общий вид плиты и устройства для обдува приведен в Приложении А. Схема расположения испытательного оборудования приведена в Приложении Б.
6. Метод определения термической стойкости по числу
теплосмен до разрушения под действием
заданной нагрузки (метод I)
6.1. Сущность метода
Метод основан на определении числа теплосмен, которые выдерживает образец огнеупора при нагружении изгибающим усилием (0,30 +/- 0,05) Н/мм2 после каждой теплосмены до разрушения.
Метод распространяется на обожженные огнеупорные изделия общей пористостью менее 45% и теплоизоляционные (легковесные) огнеупорные изделия и не распространяется на углеродсодержащие и теплоизоляционные волокнистые изделия, а также на огнеупорные бетоны.
6.2. Подготовка образцов
6.2.1. Порядок отбора огнеупорных изделий - по ГОСТ 8179 с дополнением по 6.2.1.1.
6.2.1.1. Для определения термической стойкости отбирают не менее двух изделий.
