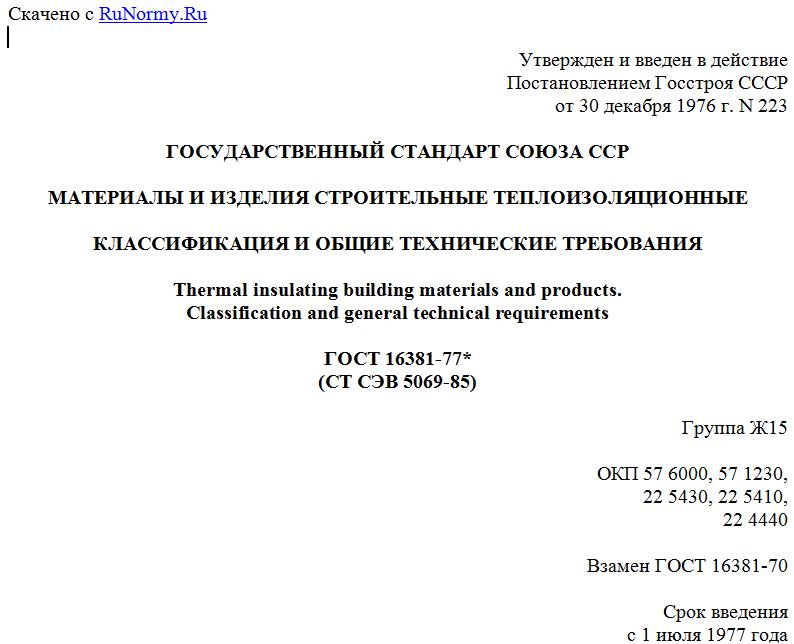

Утвержден и введен в действие
Постановлением Госстроя СССР
от 30 декабря 1976 г. N 223
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
МАТЕРИАЛЫ И ИЗДЕЛИЯ СТРОИТЕЛЬНЫЕ ТЕПЛОИЗОЛЯЦИОННЫЕ
КЛАССИФИКАЦИЯ И ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
Thermal insulating building materials and products.
Classification and general technical requirements
ГОСТ 16381-77*
(СТ СЭВ 5069-85)
Группа Ж15
ОКП 57 6000, 57 1230,
22 5430, 22 5410,
22 4440
Взамен ГОСТ 16381-70
Срок введения
с 1 июля 1977 года
Настоящий стандарт устанавливает классификацию и общие технические требования к строительным теплоизоляционным материалам и изделиям, применяемым для тепловой изоляции строительных конструкций, оборудования и трубопроводов.
Стандарт в части классификации полностью соответствует СТ СЭВ 5069-85.
1. КЛАССИФИКАЦИЯ
1.1. Материалы и изделия подразделяют по следующим основным признакам:
виду основного исходного сырья;
структуре;
форме;
возгораемости (горючести);
содержанию связующего вещества.
1.2. По виду основного исходного сырья материалы и изделия подразделяют на:
неорганические;
органические.
Изделия, изготовленные из смеси органического и неорганического сырья, относят к неорганическим, если количество последних в смеси превышает 50% по массе.
1.3. По структуре материалы и изделия подразделяют на:
волокнистые;
ячеистые;
зернистые (сыпучие).
1.4. По содержанию связующего вещества материалы и изделия подразделяют на:
содержащие связующее вещество;
не содержащие связующее вещество.
1.5. По форме материалы и изделия подразделяют на:
рыхлые (вата, перлит и др.);
плоские (плиты, маты, войлок и др.);
фасонные (цилиндры, полуцилиндры, сегменты и др.);
шнуровые.
1.6. По возгораемости (горючести) материалы и изделия подразделяют на:
несгораемые;
трудносгораемые;
сгораемые.
1.7. Наименование основных теплоизоляционных материалов и изделий в соответствии с принятой классификацией приведено в справочном Приложении.
Разд. 1. (Измененная редакция, Изм. N 1.)
2. ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
2.1. Теплоизоляционные материалы и изделия должны изготовляться в соответствии с требованиями стандартов или технических условий на эти материалы и настоящего стандарта.
2.2. Материалы и изделия должны удовлетворять следующим общим техническим требованиям:
обладать теплопроводностью не более 0,175 Вт/(м х К) (0,15 ккал) (м х ч х °С) при 25 °С;
иметь плотность (объемную массу) не более 500 кг/м3;
обладать стабильными физико-механическими и теплотехническими свойствами;
не выделять токсических веществ и пыли в количествах, превышающих предельно допускаемые концентрации.
2.3. Марку материалов и изделий устанавливают по плотности.
2.4. Предельную температуру применения материалов и изделий устанавливают в стандартах или технических условиях на конкретные виды материалов и изделий с обязательным указанием группы горючести.
2.5. Теплопроводность материалов и изделий, в зависимости от предельной температуры применения, указывают в стандартах или технических условиях на конкретные виды материалов и изделий при температуре 25 °С для материалов и изделий, применяемых при температуре до 200 °С; 125 °С для материалов и изделий, применяемых при температуре до 500 °С; 300 °С для материалов и изделий, применяемых при температуре свыше 500 °С.
2.2 - 2.5. (Измененная редакция, Изм. N 1.)
Приложение
Справочное
---------------------T-----------------------------------------------------------------------------------------¬
¦ Наименование ¦ Классификационные признаки ¦
¦материалов и изделий¦ ¦
¦ +-------------T-----------------T------------T----------------------T---------------------+
¦ ¦Вид исходного¦ Структура ¦ Содержание ¦ Форма ¦ Возгораемость ¦
¦ ¦ сырья ¦ ¦ связующего ¦ ¦ (горючесть) ¦
¦ ¦ ¦ ¦ вещества ¦ ¦ ¦
¦ +-------T-----+------T-----T----+-----T------+----T-----T------T----+-------T------T------+
¦ ¦Неорга-¦Орга-¦Волок-¦Яче- ¦Зер-¦Соде-¦Несо- ¦Рых-¦Плос-¦Фасон-¦Шну-¦Несго- ¦Труд- ¦Сго- ¦
¦ ¦ничес- ¦ниче-¦нис- ¦истые¦нис-¦ржа- ¦держа-¦лые ¦кие ¦ные ¦ро- ¦раемые ¦носго-¦раемые¦
¦ ¦кие ¦ские ¦тые ¦ ¦тые ¦щие ¦щие ¦ ¦ ¦ ¦вые ¦ ¦раемые¦ ¦
+--------------------+-------+-----+------+-----+----+-----+------+----+-----+------+----+-------+------+------+
¦Вата минеральная ¦+ ¦ ¦+ ¦ ¦ ¦ ¦+ ¦+ ¦ ¦ ¦ ¦+ ¦ ¦ ¦
¦Вата стеклянная ¦+ ¦ ¦+ ¦ ¦ ¦ ¦+ ¦+ ¦ ¦ ¦ ¦+ ¦ ¦ ¦
¦Вата керамическая ¦+ ¦ ¦+ ¦ ¦ ¦ ¦+ ¦+ ¦ ¦ ¦ ¦+ ¦ ¦ ¦
¦(каолиновая) ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦Маты ¦+ ¦ ¦+ ¦ ¦ ¦+ ¦+ ¦ ¦+ ¦ ¦ ¦+ ¦ ¦ ¦
¦Шнуры ¦+ ¦ ¦+ ¦ ¦ ¦ ¦+ ¦ ¦ ¦ ¦+ ¦ ¦ ¦ ¦
¦Войлок ¦+ ¦ ¦+ ¦ ¦ ¦+ ¦ ¦ ¦+ ¦ ¦ ¦+ ¦+ ¦ ¦
¦Маты вертикально- ¦+ ¦ ¦+ ¦ ¦ ¦+ ¦ ¦ ¦+ ¦ ¦ ¦ ¦+ ¦ ¦
¦слоистые ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦Войлок вертикально- ¦+ ¦ ¦+ ¦ ¦ ¦+ ¦ ¦ ¦+ ¦ ¦ ¦ ¦+ ¦ ¦
¦слоистый ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦Плиты ¦+ ¦ ¦+ ¦ ¦ ¦+ ¦ ¦ ¦+ ¦ ¦ ¦+ ¦+ ¦+ ¦
¦Плиты вертикально- ¦+ ¦ ¦+ ¦ ¦ ¦+ ¦ ¦ ¦+ ¦ ¦ ¦ ¦+ ¦ ¦
¦слоистые ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦Цилиндры и полуци- ¦+ ¦ ¦+ ¦ ¦ ¦+ ¦ ¦ ¦ ¦+ ¦ ¦ ¦+ ¦ ¦
¦линдры ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦Плиты минераловатные¦+ ¦ ¦+ ¦ ¦ ¦+ ¦ ¦ ¦+ ¦ ¦ ¦ ¦+ ¦ ¦
¦армированные ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦Вспученный перлит ¦+ ¦ ¦ ¦ ¦+ ¦ ¦+ ¦+ ¦ ¦ ¦ ¦+ ¦ ¦ ¦
¦Изделия перлито- ¦+ ¦ ¦ ¦+ ¦ ¦+ ¦ ¦ ¦+ ¦+ ¦ ¦ ¦+ ¦ ¦
¦битумные ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦Изделия перлито- ¦+ ¦ ¦ ¦+ ¦ ¦ ¦ ¦ ¦+ ¦+ ¦ ¦+ ¦ ¦ ¦
¦керамические ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦Изделия перлито- ¦+ ¦ ¦ ¦+ ¦ ¦ ¦ ¦ ¦+ ¦+ ¦ ¦+ ¦ ¦ ¦
¦цементные ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦Изделия перлито- ¦+ ¦ ¦ ¦+ ¦ ¦ ¦ ¦ ¦+ ¦+ ¦ ¦+ ¦ ¦ ¦
¦гипсовые ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦Плиты пенополисти- ¦ ¦+ ¦ ¦+ ¦ ¦ ¦ ¦ ¦+ ¦ ¦ ¦ ¦ ¦+ ¦
¦рольные ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦Изделия пенополиуре-¦ ¦+ ¦ ¦+ ¦ ¦ ¦ ¦ ¦+ ¦+ ¦ ¦ ¦ ¦+ ¦
¦тановые ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦Изделия пенофенол- ¦ ¦+ ¦ ¦+ ¦ ¦ ¦ ¦ ¦+ ¦+ ¦ ¦ ¦+ ¦ ¦
¦формальдегидные ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
¦Плиты из пеностекла ¦+ ¦ ¦ ¦+ ¦ ¦ ¦+ ¦ ¦+ ¦ ¦ ¦+ ¦ ¦ ¦
L--------------------+-------+-----+------+-----+----+-----+------+----+-----+------+----+-------+------+-------
(Измененная редакция, Изм. N 1.)
