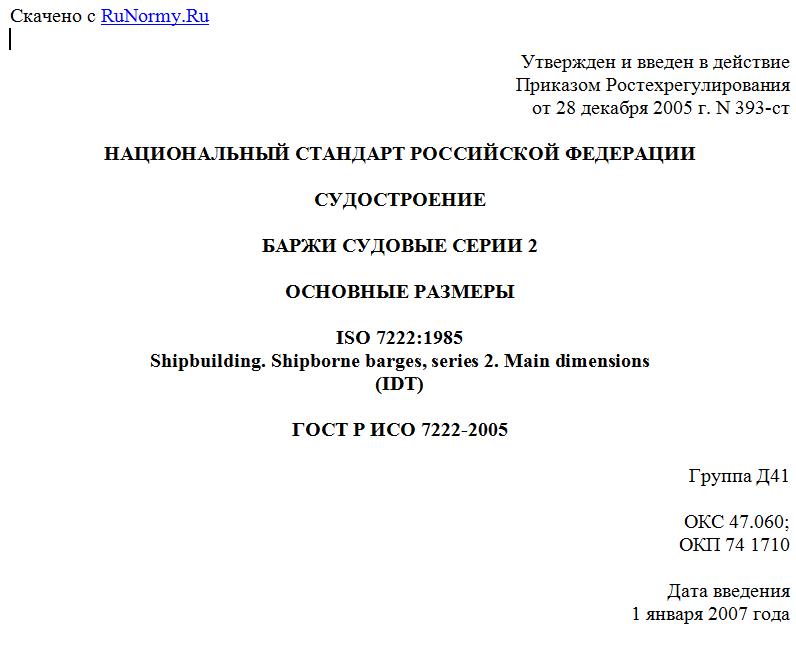

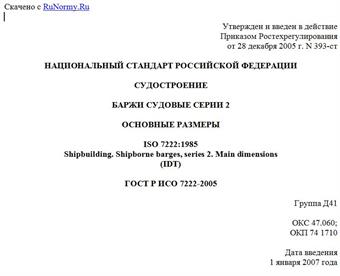

Утвержден и введен в действие
Приказом Ростехрегулирования
от 28 декабря 2005 г. N 393-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СУДОСТРОЕНИЕ
БАРЖИ СУДОВЫЕ СЕРИИ 2
ОСНОВНЫЕ РАЗМЕРЫ
ISO 7222:1985
Shipbuilding. Shipborne barges, series 2. Main dimensions
(IDT)
ГОСТ Р ИСО 7222-2005
Группа Д41
ОКС 47.060;
ОКП 74 1710
Дата введения
1 января 2007 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен Научно-исследовательским институтом по стандартизации и сертификации "Лот" ФГУП "ЦНИИ им. акад. А.Н. Крылова" на основе аутентичного перевода международного стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 005 "Судостроение".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 28 декабря 2005 г. N 393-ст.
4. Настоящий стандарт идентичен международному стандарту ИСО 7222:1985 "Судостроение. Судовые баржи, серия 2. Основные размеры" (ISO 7222:1985 "Shipbuilding - Shipborne barges, series 2 - Main dimensions").
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения его в соответствие с ГОСТ Р 1.5-2004 (подраздел 3.5).
5. Введен впервые.
1. Область применения
Настоящий стандарт устанавливает основные размеры судовых барж (далее - баржи) серии 2 и основных конструктивных элементов.
2. Термины и определения
В настоящем стандарте применен следующий термин с соответствующим определением:
судовые баржи серии 2 (shipborne barge, series 2): баржи, грузовые операции с которыми на баржевозе осуществляют подъемником или при помощи системы докования.
3. Размеры основных конструктивных элементов
3.1. Для обеспечения взаимозаменяемости при установке барж и проведении погрузочно-разгрузочных операций на борту баржевоза при помощи подъемника или системы докования на рисунке 1 и в таблице 1 приведены размеры основных конструктивных элементов.
1 - места присоединения пожарных шлангов; 2 - места
присоединения шлангов подачи ; 3 - накладные листы
под домкраты; 4 - направляющий угольник размерами
150 x 150 x 12 мм; 5 - установочные тумбы
Рисунок 1. Основные размеры судовой баржи серии 2
Таблица 1
Размеры основных конструктивных элементов
Размеры в миллиметрах
----------------------------T----------T-------T--------T--------¬
¦ Параметры баржи ¦Расстояние¦Длина ¦Макси- ¦Макси- ¦
¦ ¦между ¦направ-¦мальная ¦мальное ¦
+-----T------T--------------+наружной ¦ляющих ¦осадка в¦водоиз- ¦
¦длина¦ширина¦ высота по ¦кромкой ¦уголь- ¦пресной ¦мещение ¦
¦ L ¦ B ¦ осевой линии ¦направляю-¦ников и¦воде T ¦D, т ¦
¦ ¦ ¦ (без учета ¦щего ¦наклад-¦ ¦ ¦
¦ ¦ ¦ направляющих ¦угольника ¦ных ¦ ¦ ¦
¦ ¦ ¦ угольников) ¦и диамет- ¦листов ¦ ¦ ¦
¦ ¦ +-----T--------+ральной ¦l ¦ ¦ ¦
¦ ¦ ¦борта¦габарит-¦плоскостью¦ ¦ ¦ ¦
¦ ¦ ¦ H ¦ная H ¦N ¦ ¦ ¦ ¦
¦ ¦ ¦ ¦ 1 ¦ ¦ ¦ ¦ ¦
+-----+------+-----+--------+----------+-------+--------+--------+
¦29718¦10706 ¦3810 ¦ 5165 ¦ 3397 ¦ 27380 ¦ 3336 ¦ 1024 ¦
L-----+------+-----+--------+----------+-------+--------+---------
3.2. Стационарное оборудование, устанавливаемое на палубе, не должно выступать за габаритную высоту.
Бортовые гнезда, показанные на рисунке 2, должны быть конструкционно такими же, как на существующих баржах серии 2.
1 - бортовые гнезда; 2 - точки опоры верхних прижимных
домкратов; 3 - площадь давления 915 мм2; 4 - установочная
тумба; 5 - нагрузка 46 т на каждое гнездо; 6 - кильблоки;
7 - нагрузка 34 т на каждые 1295 мм; 8 - точки контакта
прижимного домкрата; 9 - нагрузка 21 т на каждую точку
опоры верхнего прижимного домкрата
Рисунок 2. Расположение точек крепления барж
на борту баржевоза
3.3. Баржи серии 2 должны иметь устройства для присоединения пожарных шлангов подачи по аналогии с существующими устройствами на судовых баржах серии 2.
4. Расположение мест крепления
4.1. Для крепления барж в трюме или на палубе баржевоза они должны быть оборудованы соответствующими устройствами (бортовыми гнездами, установочными тумбами, накладными листами), расположение которых должно соответствовать приведенному на рисунке 2.
4.2. Бортовые гнезда, накладные листы и точки опоры прижимных домкратов должны выдерживать нагрузки, указанные на рисунке 2.
5. Допуски
В таблице 2 указаны допуски на размеры, которые обеспечивают взаимозаменяемость барж при проведении погрузочно-разгрузочных операций при помощи подъемника и транспортера и при креплении барж по-походному на борту баржевоза.
Примечание. Размеры, указанные в настоящем стандарте без допусков, могут быть использованы с допусками, которые устанавливают стандарты, применяемые в национальном судостроении.
Таблица 2
В миллиметрах
-------------T------------T------------T------------T------------¬
¦ L ¦ B ¦ H ¦ H ¦ N ¦
¦ ¦ ¦ 1 ¦ ¦ ¦
+------------+------------+------------+------------+------------+
¦ +25 ¦ +6 ¦ +6 ¦ +6 ¦ +6 ¦
+------------+------------+------------+------------+------------+
¦ -25 ¦ -25 ¦ -25 ¦ -12 ¦ -6 ¦
L------------+------------+------------+------------+-------------
