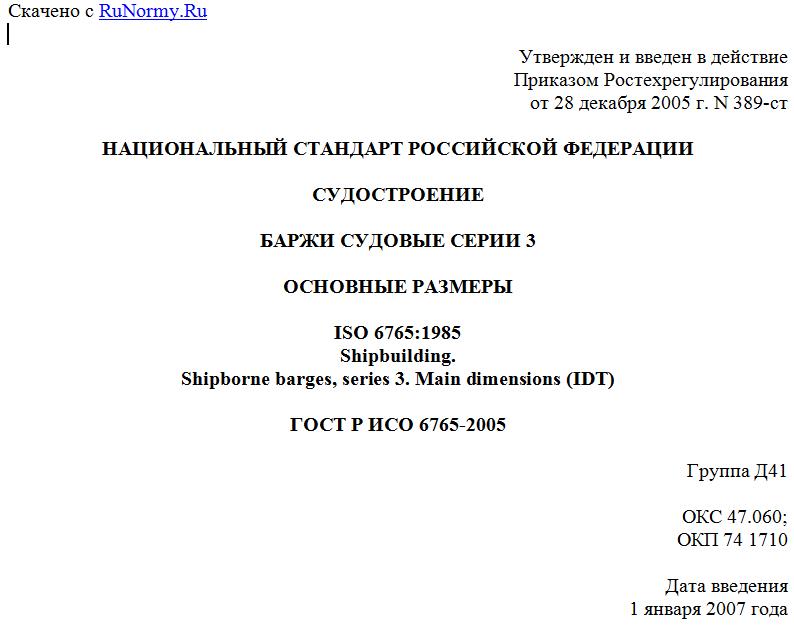

Утвержден и введен в действие
Приказом Ростехрегулирования
от 28 декабря 2005 г. N 389-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
СУДОСТРОЕНИЕ
БАРЖИ СУДОВЫЕ СЕРИИ 3
ОСНОВНЫЕ РАЗМЕРЫ
ISO 6765:1985
Shipbuilding.
Shipborne barges, series 3. Main dimensions (IDT)
ГОСТ Р ИСО 6765-2005
Группа Д41
ОКС 47.060;
ОКП 74 1710
Дата введения
1 января 2007 года
Предисловие
Цели и принципы стандартизации в Российской Федерации установлены Федеральным законом от 27 декабря 2002 г. N 184-ФЗ "О техническом регулировании", а правила применения национальных стандартов Российской Федерации - ГОСТ Р 1.0-2004 "Стандартизация в Российской Федерации. Основные положения".
Сведения о стандарте
1. Подготовлен Научно-исследовательским институтом по стандартизации и сертификации "Лот" ФГУП "ЦНИИ им. акад. А.Н. Крылова" на основе аутентичного перевода международного стандарта, указанного в пункте 4.
2. Внесен Техническим комитетом по стандартизации ТК 005 "Судостроение".
3. Утвержден и введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 28 декабря 2005 г. N 389-ст.
4. Настоящий стандарт идентичен международному стандарту ИСО 6765:1985 "Судостроение. Судовые баржи, серия 3. Основные размеры" (ISO 6765:1985 "Shipbuilding - Shipborne barges, series 3 - Main dimensions").
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения его в соответствие с ГОСТ Р 1.5-2004 (подраздел 3.5).
5. Введен впервые.
1. Область применения
Настоящий стандарт устанавливает главные размерения и размеры основных конструктивных элементов судовых барж серии 3.
2. Термины и определения
В настоящем стандарте применен следующий термин с соответствующим определением:
судовые баржи серии 3 (shipborne barge, series 3): баржи, грузовые операции с которыми на баржевозе осуществляют с помощью подъемника или системы докования.
3. Размеры барж
3.1. Основные размеры барж серии 3 должны соответствовать указанным в таблице 1.
Таблица 1
Размеры в миллиметрах
------T------T------------------T-----------T---------T----------¬
¦Длина¦Ширина¦ Высота ¦Расстояние ¦Габарит- ¦Максималь-¦
¦ L ¦ B +-------T----------+между ¦ная ¦ное водо- ¦
¦ ¦ ¦борта в¦габаритная¦наружной ¦осадка в ¦измещение ¦
¦ ¦ ¦оконеч-¦на миделе ¦кромкой на-¦пресной ¦D, т ¦
¦ ¦ ¦ностях ¦(без учета¦правляющего¦воде T ¦ ¦
¦ ¦ ¦H ¦направляю-¦угольника и¦ max¦ ¦
¦ ¦ ¦ ¦щих уголь-¦диаметраль-¦ ¦ ¦
¦ ¦ ¦ ¦ников) ¦ной плос- ¦ ¦ ¦
¦ ¦ ¦ ¦H ¦костью N ¦ ¦ ¦
¦ ¦ ¦ ¦ 1 ¦ ¦ ¦ ¦
+-----+------+-------+----------+-----------+---------+----------+
¦38250¦11000 ¦ 3900 ¦ 5300 ¦ 3407 ¦ 3460 ¦ 38250 ¦
L-----+------+-------+----------+-----------+---------+-----------
3.2. Стационарное оборудование, устанавливаемое на палубе в оконечностях во всех местах, не должно выступать за габаритную высоту.
4. Установочные и крепежные элементы
4.1. К установочным и крепежным элементам относят:
- днищевые направляющие угольники;
- бортовые гнезда для крепления барж на верхней палубе баржевоза;
- точки контактов прижимных домкратов на промежуточной палубе судна-носителя.
4.2. Расположение установочных и крепежных элементов приведено на рисунках 1 - 3.
1 - присоединение шлангов подачи ; 2 - направляющий
угольник размерами 200 x 200 x 12 мм; 3 - установочная тумба
Рисунок 1. Основные размеры судовой баржи серии 3
и расположение днищевых направляющих угольников
Примечания. 1. Форма обводов корпуса показана схематично и стандартом не устанавливается.
2. Длина направляющего угольника должна составлять не менее 80% длины днища баржи.
3. Диаметр установочной тумбы равен 150 мм.
Рисунок 2. Расположение бортовых гнезд
Рисунок 3. Расположение мест контактов на барже и прижимных
устройств на судне-носителе
5. Допуски
Допуски на размеры, которые определяют взаимозаменяемость барж при их погрузке на баржевоз, приведены в таблице 2.
Таблица 2
В миллиметрах
-----------------------------------------------------------------¬
¦ Допуски на: ¦
+---------------T---------------T----------------T---------------+
¦ L ¦ B ¦ H ¦ N ¦
+---------------+---------------+----------------+---------------+
¦ +/- 38 ¦ +/- 22 ¦ +/- 15 ¦ +0 ¦
¦ ¦ ¦ ¦ -5 ¦
+---------------+---------------+----------------+---------------+
¦ Примечание. Размеры, указанные в настоящем стандарте без¦
¦допусков, допускается использовать с допусками, которые¦
¦определяют по стандартам, применяемым в национальном¦
¦судостроении. ¦
L-----------------------------------------------------------------
