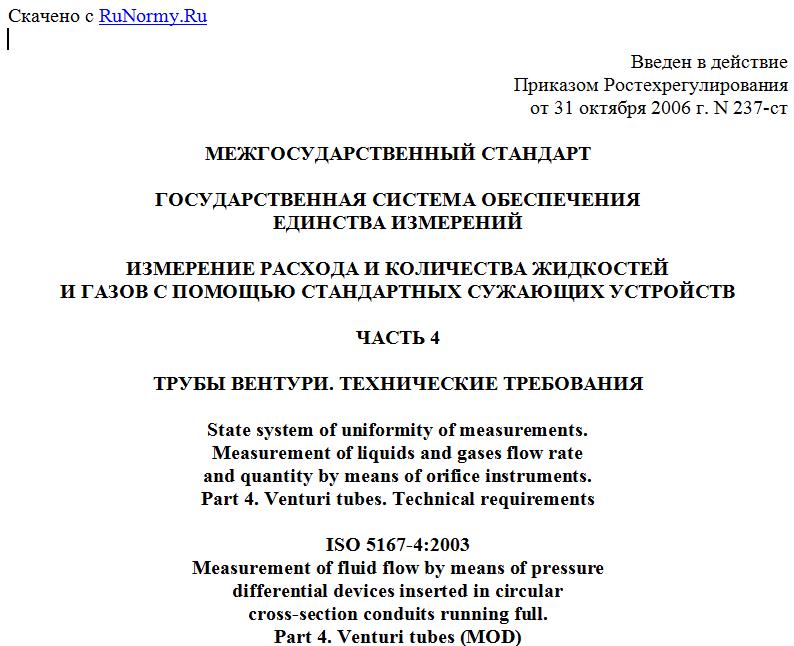

Введен в действие
Приказом Ростехрегулирования
от 31 октября 2006 г. N 237-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ
ЕДИНСТВА ИЗМЕРЕНИЙ
ИЗМЕРЕНИЕ РАСХОДА И КОЛИЧЕСТВА ЖИДКОСТЕЙ
И ГАЗОВ С ПОМОЩЬЮ СТАНДАРТНЫХ СУЖАЮЩИХ УСТРОЙСТВ
ЧАСТЬ 4
ТРУБЫ ВЕНТУРИ. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
State system of uniformity of measurements.
Measurement of liquids and gases flow rate
and quantity by means of orifice instruments.
Part 4. Venturi tubes. Technical requirements
ISO 5167-4:2003
Measurement of fluid flow by means of pressure
differential devices inserted in circular
cross-section conduits running full.
Part 4. Venturi tubes (MOD)
ГОСТ 8.586.4-2005
(ИСО 5167-4:2003)
Группа Т86
Дата введения
1 января 2007 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-97 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Порядок разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Подготовлен Обществом с ограниченной ответственностью "Отраслевой метрологический центр "Газметрология" (ООО "ОМЦ Газметрология"), Федеральным государственным унитарным предприятием "Всероссийский научно-исследовательский институт расходометрии" (ФГУП ВНИИР), государственным предприятием "Всеукраинский государственный научно-производственный центр стандартизации, метрологии, сертификации и защиты прав потребителей" Госпотребстандарта Украины (Укрметртестстандарт), Национальным университетом "Львовская политехника".
2. Внесен Федеральным агентством по техническому регулированию и метрологии Российской Федерации.
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол N 28 от 9 декабря 2005 г.).
За принятие проголосовали:
---------------------T-------------------T--------------------------------¬
¦Краткое наименование¦ Код страны по МК ¦ Сокращенное наименование ¦
¦ страны по ¦ (ИСО 3166) 004-97 ¦ национального органа ¦
¦МК (ИСО 3166) 004-97¦ ¦ по стандартизации ¦
+--------------------+-------------------+--------------------------------+
¦Азербайджан ¦ AZ ¦Азстандарт ¦
¦Армения ¦ AM ¦Министерство торговли и ¦
¦ ¦ ¦экономического развития ¦
¦ ¦ ¦Республики Армения ¦
¦Беларусь ¦ BY ¦Госстандарт Республики Беларусь ¦
¦Казахстан ¦ KZ ¦Госстандарт Республики Казахстан¦
¦Кыргызстан ¦ KG ¦Национальный институт стандартов¦
¦ ¦ ¦и метрологии Кыргызской ¦
¦ ¦ ¦Республики ¦
¦Молдова ¦ MD ¦Молдова-стандарт ¦
¦Российская Федерация¦ RU ¦Федеральное агентство по ¦
¦ ¦ ¦техническому регулированию ¦
¦ ¦ ¦и метрологии ¦
¦Таджикистан ¦ TJ ¦Таджикстандарт ¦
¦Туркменистан ¦ TM ¦Главгосслужба ¦
¦ ¦ ¦"Туркменстандартлары" ¦
¦Узбекистан ¦ UZ ¦Агентство "Узстандарт" ¦
¦Украина ¦ UA ¦Госпотребстандарт Украины ¦
L--------------------+-------------------+---------------------------------
4. Настоящий стандарт является модифицированным по отношению к международному стандарту ИСО 5167-4:2003 "Измерение расхода среды с помощью устройств переменного перепада давления, помещенных в заполненные трубопроводы круглого сечения. Часть 4. Трубы Вентури" (ISO 5167-4:2003 "Measurement of fluid flow by means of pressure differential devices inserted in circular cross-section conduits running full. Part 4: Venturi tubes") путем внесения технических отклонений, объяснение которых приведено во введении к настоящему стандарту.
Наименование настоящего стандарта изменено относительно наименования указанного международного стандарта для приведения в соответствие с ГОСТ 1.5-2001 (подраздел 3.6).
5. Приказом Федерального агентства по техническому регулированию и метрологии от 31 октября 2006 г. N 237-ст межгосударственный стандарт ГОСТ 8.586.4-2005 (ИСО 5167-4:2003) "Государственная система обеспечения единства измерений. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 4. Трубы Вентури. Технические требования" введен в действие в качестве национального стандарта Российской Федерации с 1 января 2007 г.
6. Введен впервые.
Введение
Комплекс межгосударственных стандартов ГОСТ 8.586.1-2005 - ГОСТ 8.586.5-2005 под общим наименованием "Государственная система обеспечения единства измерений. Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств" (далее - комплекс стандартов) состоит из следующих частей:
- Часть 1. Принцип метода измерений и общие требования;
- Часть 2. Диафрагмы. Технические требования;
- Часть 3. Сопла и сопла Вентури. Технические требования;
- Часть 4. Трубы Вентури. Технические требования;
- Часть 5. Методика выполнения измерений.
Комплекс стандартов распространяется на измерение расхода и количества жидкостей и газов методом переменного перепада давления при применении следующих типов сужающих устройств: диафрагмы, сопла ИСА 1932, эллипсного сопла <*>, сопла Вентури и трубы Вентури.
--------------------------------
<*> В международном стандарте [3] эллипсные сопла названы соплами большого радиуса.
Комплекс стандартов устанавливает требования к геометрическим размерам и условиям применения сужающих устройств, используемых в трубопроводах круглого сечения, полностью заполненных однофазной (жидкой или газообразной) средой, скорость течения которой менее скорости звука в этой среде.
Части 1 - 4 являются модифицированными по отношению к международным стандартам [1] - [4].
В первой части представлены термины и определения, условные обозначения, принцип метода измерений, установлены общие требования к условиям измерений при применении всех типов сужающих устройств.
Вторая, третья и четвертая части устанавливают технические требования к конкретным типам сужающих устройств: вторая часть - к диафрагмам, третья - к соплам ИСА 1932, эллипсным соплам и соплам Вентури, четвертая - к трубам Вентури.
В пятой части представлена методика выполнения измерений с помощью указанных выше типов сужающих устройств.
Настоящий стандарт от международного стандарта [4] отличается следующим:
- увеличен диапазон чисел Рейнольдса, при которых допускается применение труб Вентури;
- приведены требования к определению необходимой длины прямолинейных участков измерительных трубопроводов для широкого ряда местных сопротивлений;
- включено дополнительное Приложение А "Классификация видов местных сопротивлений".
Увеличение диапазона чисел Рейнольдса, допускаемых при использовании труб Вентури, позволяет расширить область их применения.
Расширение списка видов местных сопротивлений и включение в настоящий стандарт Приложения А позволяет расширить возможности монтажа труб Вентури и исключить ошибки при определении необходимых длин прямолинейных участков измерительных трубопроводов.
Введенные дополнительные требования выделены в настоящем стандарте путем заключения в рамки из тонких линий.
Наименования видов местных сопротивлений, дополнительно включенных в настоящий стандарт, выделены курсивом.
1. Область применения
Настоящий стандарт устанавливает требования к геометрическим характеристикам и условиям применения труб Вентури, устанавливаемых в трубопроводах круглого сечения с целью определения расхода и количества жидкостей и газов.
Стандарт применяют совместно с требованиями ГОСТ 8.586.1.
Стандарт распространяется на три разновидности труб Вентури, отличающихся способом изготовления входной конической части:
- трубы Вентури с литой (без обработки) входной конической частью;
- трубы Вентури с обработанной входной конической частью;
- трубы Вентури со сварной входной конической частью из листовой стали.
Каждую из этих разновидностей труб Вентури можно применять только в точно установленных пределах диаметров трубы, их шероховатости, относительного диаметра отверстия и числа Рейнольдса.
Настоящий стандарт не распространяется на трубы Вентури, установленные в трубопроводах внутренним диаметром менее 0,05 м или более 1,2 м и при значениях числа Рейнольдса менее .
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие межгосударственные стандарты:
ГОСТ 8.586.1-2005 (ИСО 5167-1:2003). Государственная система обеспечения единства измерений. Измерение расхода и количества жидкостей и газов с
