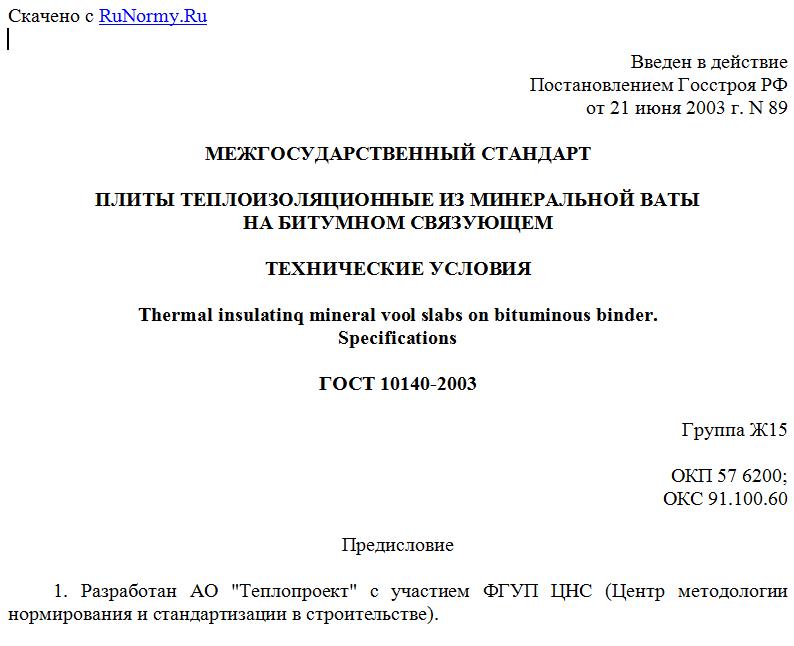

Введен в действие
Постановлением Госстроя РФ
от 21 июня 2003 г. N 89
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПЛИТЫ ТЕПЛОИЗОЛЯЦИОННЫЕ ИЗ МИНЕРАЛЬНОЙ ВАТЫ
НА БИТУМНОМ СВЯЗУЮЩЕМ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Thermal insulatinq mineral vool slabs on bituminous binder.
Specifications
ГОСТ 10140-2003
Группа Ж15
ОКП 57 6200;
ОКС 91.100.60
Предисловие
1. Разработан АО "Теплопроект" с участием ФГУП ЦНС (Центр методологии нормирования и стандартизации в строительстве).
Внесен Госстроем России.
2. Принят Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и сертификации в строительстве (МНТКС) 14 мая 2003 г.
За принятие проголосовали:
-------------------------------T---------------------------------¬
¦ Наименование государства ¦ Наименование органа ¦
¦ ¦ государственного ¦
¦ ¦ управления строительством ¦
+------------------------------+---------------------------------+
¦Азербайджанская ¦Госстрой Азербайджанской ¦
¦Республика ¦Республики ¦
¦Республика Армения ¦Министерство ¦
¦ ¦градостроительства ¦
¦ ¦Республики Армения ¦
¦Республика Казахстан ¦Казстройкомитет Республики ¦
¦ ¦Казахстан ¦
¦Кыргызская Республика ¦Государственная Комиссия ¦
¦ ¦по архитектуре и ¦
¦ ¦строительству при ¦
¦ ¦Правительстве Кыргызской ¦
¦ ¦Республики ¦
¦Республика Молдова ¦Министерство экологии, ¦
¦ ¦строительства и развития ¦
¦ ¦территорий Республики ¦
¦ ¦Молдова ¦
¦Российская Федерация ¦Госстрой России ¦
¦Республика Таджикистан ¦Комархстрой Республики ¦
¦ ¦Таджикистан ¦
¦Республика Узбекистан ¦Госкомархитектстрой ¦
¦ ¦Республики Узбекистан ¦
¦Украина ¦Госстрой Украины ¦
L------------------------------+----------------------------------
3. Взамен ГОСТ 10140-80
4. Введен в действие с 1 марта 2004 г. в качестве государственного стандарта Российской Федерации Постановлением Госстроя России от 21 июня 2003 г. N 89
1. Область применения
Настоящий стандарт распространяется на теплоизоляционные плиты из минеральной ваты на битумном связующем, предназначенные для тепловой изоляции строительных конструкций в условиях, исключающих контакт изделий с воздухом внутри помещений, промышленного оборудования и трубопроводов, промышленных холодильников с температурой изолируемых поверхностей от минус 100 °С до +60 °С.
Рекомендуемая область применения плит приведена в Приложении А.
Требования настоящего стандарта, изложенные в пунктах 3.3, 4.1.1 - 4.1.7, 4.2.2, 4.3.2 (в части ручной погрузки и разгрузки изделий), 4.3.3, 8.4 - 8.6, подразделе 4.4, разделах 5 - 7, являются обязательными.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 515-77. Бумага упаковочная битумированная и дегтевая. Технические условия
ГОСТ 4640-93. Вата минеральная. Технические условия
ГОСТ 6617-76. Битумы нефтяные строительные. Технические условия
ГОСТ 7076-99. Материалы и изделия строительные. Метод определения теплопроводности и термического сопротивления при стационарном тепловом режиме
ГОСТ 10354-82. Пленка полиэтиленовая. Технические условия
ГОСТ 14192-96. Маркировка грузов
ГОСТ 17177-94. Материалы и изделия строительные теплоизоляционные. Методы испытаний
ГОСТ 22245-90. Битумы нефтяные дорожные вязкие. Технические условия
ГОСТ 25880-83. Материалы и изделия строительные теплоизоляционные. Маркировка, упаковка, транспортирование и хранение
ГОСТ 25951-83. Пленка полиэтиленовая термоусадочная. Технические условия
ГОСТ 26281-84. Материалы и изделия строительные теплоизоляционные. Правила приемки
ГОСТ 30108-94. Материалы и изделия строительные. Определение удельной эффективной активности естественных радионуклидов
ГОСТ 30244-94. Материалы строительные. Методы испытаний на горючесть
ГОСТ 30256-94. Материалы и изделия строительные. Метод определения теплопроводности цилиндрическим зондом
ГОСТ 30402-96. Материалы строительные. Метод испытания на воспламеняемость
ГОСТ 30444-97. Материалы строительные. Метод испытания на распространение пламени
НРБ-99. Нормы радиационной безопасности.
3. Марки и размеры
3.1. Плиты в зависимости от плотности подразделяют на марки 75; 100; 150; 200; 250.
3.2. Номинальные размеры плит приведены в таблице 1.
Таблица 1
В миллиметрах
-------------T------------------T------------T-------------------¬
¦ Марка ¦ Длина ¦ Ширина ¦ Толщина ¦
¦ изделия ¦ ¦ ¦ ¦
+------------+------------------+------------+-------------------+
¦75; 100 ¦1000; 1500; 2000 ¦500; 1000 ¦От 50 до 100 ¦
¦ ¦ ¦ ¦с интервалом 10 ¦
¦150; 200 ¦1000; 1500 ¦500; 1000 ¦От 50 до 100 ¦
¦ ¦ ¦ ¦с интервалом 10 ¦
¦250 ¦1000 ¦500 ¦От 40 до 70 ¦
¦ ¦ ¦ ¦с интервалом 10 ¦
+------------+------------------+------------+-------------------+
¦ Примечание. По согласованию с потребителем допускается изго-¦
¦тавливать плиты других размеров. ¦
L-----------------------------------------------------------------
3.3. Условное обозначение плит должно состоять из сокращенного обозначения плит П, марки, размеров по длине, ширине и толщине в миллиметрах и обозначения настоящего стандарта.
Пример условного обозначения плиты марки 100 длиной 1000 мм, шириной 500 мм и толщиной 50 мм:
П 100-1000.500.50 ГОСТ 10140-2003.
4. Технические требования
Плиты должны соответствовать требованиям настоящего стандарта и изготавливаться по технологической документации, утвержденной предприятием-изготовителем.
4.1. Характеристики (свойства)
4.1.1. Предельные отклонения номинальных размеров плит не должны превышать значений, приведенных в таблице 2.
Таблица 2
Марка плит Предельное отклонение
по длине по ширине по толщине
75, 100, 150 200, 250 +/- 15 +/- 10 +/- 10 +/- 5 +7, -2 +5, -2
4.1.2. Для плит марок 200 и 250 разность длин диагоналей не должна превышать 10 мм, разнотолщинность - 5 мм.
4.1.3. По физико-механическим показателям плиты должны соответствовать требованиям, приведенным в таблице 3.
