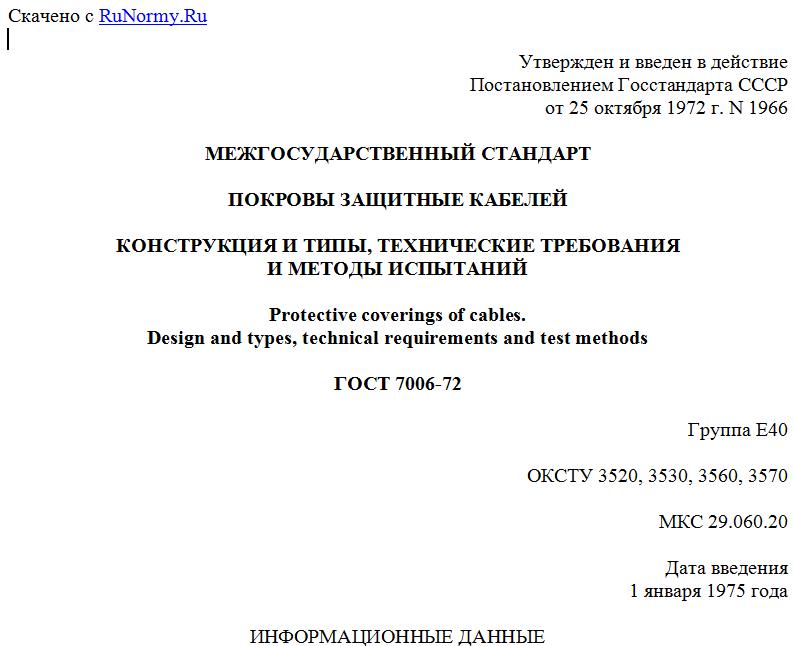

Утвержден и введен в действие
Постановлением Госстандарта СССР
от 25 октября 1972 г. N 1966
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПОКРОВЫ ЗАЩИТНЫЕ КАБЕЛЕЙ
КОНСТРУКЦИЯ И ТИПЫ, ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
И МЕТОДЫ ИСПЫТАНИЙ
Protective coverings of cables.
Design and types, technical requirements and test methods
ГОСТ 7006-72
Группа Е40
ОКСТУ 3520, 3530, 3560, 3570
МКС 29.060.20
Дата введения
1 января 1975 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. Разработан и внесен Министерством электротехнической промышленности СССР.
Разработчики: М.Б. Кнастер (руководитель темы), А.И. Балашов.
2. Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 25.10.1972 N 1966.
Изменение N 5 принято Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол N 22 от 06.11.2002).
За принятие изменения проголосовали национальные органы по стандартизации следующих государств:
AM, BY, KZ, KG, MD, RU, TJ, TM [коды альфа-2 по МК (ИСО 3166) 004].
3. Стандарт полностью соответствует международному стандарту МЭК 229-82.
4. Взамен ГОСТ 7006-62.
5. Ссылочные нормативно-технические документы
-----------------------------------------------T------------------
Обозначение НТД, на который дана ссылка ¦ Номер пункта
-----------------------------------------------+------------------
ГОСТ 503-81 ¦2.18
ГОСТ 1526-81 ¦2.18
ГОСТ 2990-78 ¦4.12
ГОСТ 3345-76 ¦4.15
ГОСТ 3559-75 ¦2.18
ГОСТ 5937-81 ¦2.18
ГОСТ 5955-75 ¦4.8
ГОСТ 5960-72 ¦2.18
ГОСТ 6617-76 ¦2.18
ГОСТ 6997-77 ¦4.6
ГОСТ 9812-74 ¦2.18
ГОСТ 12085-88 ¦2.18
ГОСТ 12176-89 ¦4.11
ГОСТ 12177-79 ¦4.2
ГОСТ 16272-79 ¦2.18
ГОСТ 16336-77 ¦2.18
ГОСТ 19571-74 ¦2.18
ГОСТ 19851-74 ¦2.18
ГОСТ 22220-76 ¦4.16а
ГОСТ 22245-90 ¦2.18
ГОСТ 23436-83 ¦2.18
ГОСТ 24104-2001 ¦4.8
ГОСТ 24234-80 ¦2.18
ГОСТ 25018-81 ¦4.16
ОСТ 17-05-047-2001 ¦2.18
ТУ 2416-007-05773103-98 ¦2.18
ТУ 5456-004-05773103-98 ¦2.18
7. Ограничение срока действия снято по Протоколу N 4-93 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 4-94).
8. Издание (январь 2004 г.) с Изменениями N 1, 2, 3, 4, 5, утвержденными в январе 1979 г., июле 1983 г., июне 1988 г., декабре 1989 г., июне 2003 г. (ИУС 3-79, 11-83, 10-88, 4-90, 9-2003).
Настоящий стандарт распространяется на защитные покровы, предназначенные для защиты кабелей от механических повреждений и от коррозии в течение срока службы кабелей, установленного в нормативно-технической документации (НТД) на конкретные изделия.
Стандарт не распространяется на защитные покровы маслонаполненных кабелей.
1. КОНСТРУКЦИЯ И ТИПЫ
1.1. Конструкция элементов защитного покрова и их обозначения должны соответствовать указанным в табл. 1.
Таблица 1
-----------------------------------------------T------------------
Конструкция элементов защитного покрова ¦ Обозначение
-----------------------------------------------+------------------
Подушка
1. Без подушки ¦ б
-----------------------------------------------+------------------
2. а) битумный состав или битум ¦
б) крепированная бумага или кабельная ¦
пропитанная ¦
в) битумный состав или битум ¦
г) крепированная бумага или кабельная ¦
пропитанная ¦
д) битумный состав или битум ¦
-----------------------------------------------+Без обозначения
3. а) битумный состав или битум ¦
б) крепированная бумага или кабельная ¦
пропитанная ¦
в) битумный состав или битум ¦
г) пропитанная кабельная пряжа или ¦
стеклянная пряжа из штапелированного ¦
волокна ¦
д) битумный состав или битум ¦
-----------------------------------------------+------------------
4. а) битумный состав или битум ¦
б) ленты полиэтилентерефталатные ¦
в) крепированная бумага или кабельная ¦
пропитанная ¦ л
г) битумный состав или битум ¦
д) крепированная бумага или кабельная ¦
пропитанная ¦
е) битумный состав или битум ¦
-----------------------------------------------+------------------
5. а) битумный состав или битум ¦
б) ленты полиэтилентерефталатные ¦
в) крепированная бумага или кабельная ¦
пропитанная ¦
г) битумный состав или битум ¦ л
д) пропитанная кабельная пряжа или ¦
стеклянная пряжа из штапелированного ¦
волокна ¦
е) битумный состав или битум ¦
-----------------------------------------------+------------------
6. а) битумный состав или битум ¦
б) ленты полиэтилентерефталатные ¦
в) крепированная бумага или кабельная ¦
пропитанная ¦
г) битумный состав или битум ¦ 2л
д) ленты полиэтилентерефталатные ¦
е) крепированная бумага или кабельная ¦
пропитанная ¦
ж) битумный состав или битум ¦
-----------------------------------------------+------------------
7. а) битумный состав или битум ¦
б) ленты полиэтилентерефталатные ¦
в) крепированная бумага или кабельная ¦
пропитанная ¦
г) битумный состав или битум ¦ 2л
