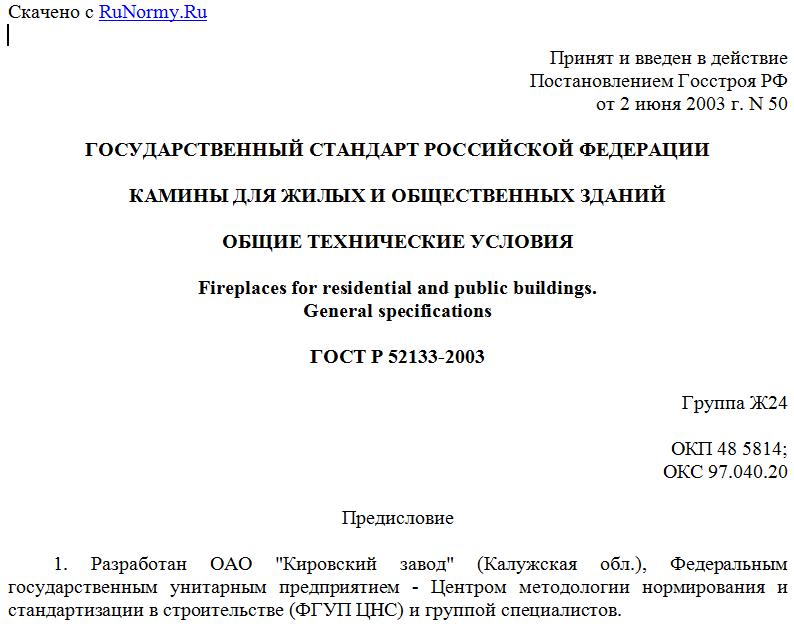

Принят и введен в действие
Постановлением Госстроя РФ
от 2 июня 2003 г. N 50
ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
КАМИНЫ ДЛЯ ЖИЛЫХ И ОБЩЕСТВЕННЫХ ЗДАНИЙ
ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ
Fireplaces for residential and public buildings.
General specifications
ГОСТ Р 52133-2003
Группа Ж24
ОКП 48 5814;
ОКС 97.040.20
Предисловие
1. Разработан ОАО "Кировский завод" (Калужская обл.), Федеральным государственным унитарным предприятием - Центром методологии нормирования и стандартизации в строительстве (ФГУП ЦНС) и группой специалистов.
Внесен Управлением технического нормирования, стандартизации и сертификации в строительстве и ЖКХ Госстроя России.
2. Принят и введен в действие с 1 июля 2003 г. в качестве государственного стандарта Российской Федерации постановлением Госстроя России от 02.06.2003 г. N 50.
3. Введен впервые.
Введение
ГОСТ "Камины для жилых и общественных зданий" разработан впервые и распространяется на камины, металлические детали которых изготовлены в заводских условиях. В качестве топлива в каминах используют древесное топливо (дрова), древесные отходы в свободном или уплотненном состоянии, торф.
В стандарте приведены требования к их конструкции, эксплуатационным характеристикам и т.д., а также правила приемки и методы испытаний.
В разработке принимали участие: М.Ю. Смирнов, Ю.В. Кузнецов (ОАО "Кировский завод" Калужской обл.), В.А. Глухарев (Госстрой России), С.Н. Нерсесов, канд. техн. наук, Л.С. Васильева (ФГУП ЦНС).
1. Область применения
Настоящий стандарт распространяется на металлические детали каминов, изготовленные в заводских условиях и устанавливаемые в жилых и общественных зданиях.
В качестве топлива в каминах используют древесное топливо (дрова), древесные отходы и торф в свободном или уплотненном состоянии. Не допускается применять в качестве топлива каменный уголь.
Вид климатического исполнения - УХЛ 4 категории 4.2 по ГОСТ 15150.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие документы:
ГОСТ 2.601-95. Единая система конструкторской документации. Эксплуатационные документы
ГОСТ 8.207-76. Государственная система обеспечения единства измерений. Прямые измерения с многократными наблюдениями. Методы обработки результатов наблюдений. Основные положения
ГОСТ 27.410-87. Надежность в технике. Методы контроля показателей надежности и планы контрольных испытаний на надежность
ГОСТ 503-81. Лента холоднокатаная из низкоуглеродистой стали. Технические условия
ГОСТ 1412-85. Чугун с пластинчатым графитом для отливок. Марки
ГОСТ 3560-73. Лента стальная упаковочная. Технические условия
ГОСТ 5632-72. Стали высоколегированные и сплавы коррозионно-стойкие, жаростойкие и жаропрочные. Марки
ГОСТ 6009-74. Лента стальная горячекатаная. Технические условия
ГОСТ 8828-89. Бумага-основа и бумага двухслойная водонепроницаемая упаковочная. Технические условия
ГОСТ 9078-84. Поддоны плоские. Общие технические условия
ГОСТ 9817-95. Аппараты бытовые, работающие на твердом топливе
ГОСТ 12082-82. Обрешетки дощатые для грузов массой до 500 кг. Общие технические условия
ГОСТ 14192-96. Маркировка грузов
ГОСТ 15150-69. Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 15846-79. Продукция, отправляемая в районы Крайнего Севера и труднодоступные районы. Упаковка. Маркировка, транспортирование и хранение
ГОСТ 21650-76. Средства скрепления тарно-штучных грузов в транспортных пакетах. Общие требования
ГОСТ 24597-81. Пакеты тарно-штучных грузов. Основные параметры и размеры
ГОСТ 26358-84. Отливки из чугуна. Общие технические требования
ГОСТ 26663-85. Пакеты транспортные. Формирование с применением средств пакетирования. Общие технические требования
СНиП 2.04.05-91. Отопление, вентиляция и кондиционирование.
3. Определения
В настоящем стандарте применяют следующие термины с соответствующими определениями.
Зольник - часть топки, расположенная под колосниковой решеткой, предназначен для сбора золы. Через зольник может также осуществляться подвод воздуха в топку.
Камин - очаг с топкой в виде ниши и прямым дымоходом.
Колосниковая решетка - элемент топки, предназначенный для поддержания слоя твердого горящего топлива, пропуска золы и подвода воздуха в зону горения.
Отверстие топочное - отверстие на лицевой стороне камина, предназначенное для загрузки топлива, а также управления процессом горения.
Топка - часть камина, предназначенная для сжигания топлива, частичного охлаждения продуктов сгорания и выделения золы.
Шибер - устройство в воздуховоде или дымоходе, предназначенное для количественного регулирования потока воздуха или дыма.
4. Классификация, основные параметры и размеры
4.1. Камины классифицируют:
4.1.1. По способу передачи тепла:
класс 1 - с тепловой мощностью, затрачиваемой на передачу тепла излучением;
класс 2 - с тепловой мощностью, затрачиваемой на передачу тепла излучением и конвекцией;
класс 3 - с дополнительной функцией нагрева водяного теплоносителя.
4.1.2. По типу конструкции камина:
встраиваемые в кирпичную (каменную) кладку, неполной заводской готовности - Н;
отдельно стоящие, полной заводской готовности - П.
4.1.3. По объему топки, м3:
объем топки до 0,01 м3 - 1, до 0,02 м3 - 2, ..., до 0,1 м3 - 10 и т.д.
4.2. Размеры топочного отверстия камина (ширина и глубина) должны быть не менее 300 x 300 мм. Высота топочного отверстия камина должна составлять 0,65 - 0,85 его ширины. Площадь живого сечения дымоотводящего патрубка - в пределах 0,07 - 0,12 площади топочного отверстия.
4.3. Условное обозначение камина состоит из буквенного обозначения способа передачи тепла камином (по 4.1.1), типа конструкции камина (по 4.1.2), объема топки (по 4.1.3) и обозначения настоящего стандарта.
4.4. Пример условного обозначения камина (К) с функцией нагрева водяного теплоносителя (3), отдельно стоящий (П), с объемом топки до 0,05 м3:
К3-П - 5 - ГОСТ Р.
5. Общие технические требования
5.1. Характеристики
5.1.1. Камины следует изготавливать в соответствии с требованиями настоящего стандарта по рабочим чертежам.
5.1.2. Температура наружных поверхностей ручек управления камина в точках возможного касания при эксплуатации не должна превышать температуру помещения более чем на:
- металлических - 35 °С;
- керамических - 45 °С;
- пластмассовых - 50 °С.
5.1.3. Расчетное значение предельной температуры нагрева наружных поверхностей камина не должна быть более:
- вертикальных и наклонных стенок - 75 °С;
- горизонтальных поверхностей - 45 °С;
- пол под камином - 45 °С.
Допускается на отдельных участках вертикальных стенок площадью не более 15% их общей площади температура 90 °С.
5.1.4. Условный коэффициент полезного действия (КПД) должен быть не менее указанного в таблице 1.
Таблица 1
-------------------------------------------T--------------------¬
¦ Класс камина по способу передачи тепла ¦ КПД, %, не менее ¦
+------------------------------------------+--------------------+
¦Для класса 1 ¦12 ¦
¦ " класса 2 ¦50 ¦
¦ " класса 3 ¦55 ¦
L------------------------------------------+---------------------
5.1.5. Камин должен обеспечивать сгорание топлива, загруженного в топку от колосниковой решетки до верхнего края, при работе на дровах в течение не менее 6 ч - для каминов с закрытым топочным отверстием. При этом среднее значение условного КПД за указанное время не должно быть менее 70% от значений по таблице 1.
5.1.6. Встроенный водяной теплообменник (при его наличии) должен быть прочным и герметичным при испытательном давлении 1,5 рабочего, но не менее 0,4 МПа.
5.1.7. Конструкция дымоходов каминов классов 2 и 3 должна быть герметичной класса П по СНиП 2.04.05 и исключать дымление при эксплуатации.
5.1.8. Суммарная площадь отверстий колосниковой решетки должна составлять не менее чем 25% от площади колосниковой решетки. Размеры пазов (отверстий) колосниковой решетки должны быть не более 20 х 100 мм.
5.1.9. Конструкция камина должна обеспечивать свободный доступ для чистки топки от зольных и сажистых отложений.
5.1.10. Дверцы камина, кроме декоративных, в закрытом положении должны плотно прилегать к сопрягаемой поверхности по всему периметру и иметь зазор 1 мм. Дверцы должны иметь устройство, исключающее возможность их самопроизвольного открытия.
5.1.11. Дверцы камина должны открываться не менее чем на 110°.
5.1.12. Водяной теплообменник должен иметь термометр или указатель температуры. Не допускается применять ртутные термометры.
