"ГОСТ Р 52002-2003. Электротехника. Термины и определения основных понятий"
Скачать текст бесплатно в формате MS Word
Поделитесь данным материалом с друзьями:

Скачать

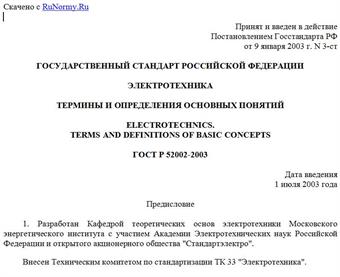

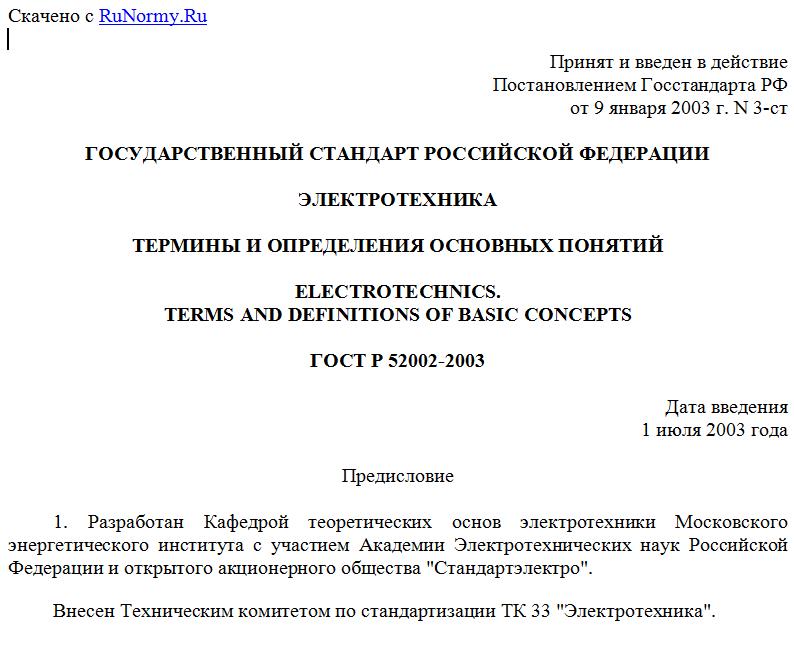

Принят и введен в действие
Постановлением Госстандарта РФ
от 9 января 2003 г. N 3-ст

ГОСУДАРСТВЕННЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

ЭЛЕКТРОТЕХНИКА

ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ ОСНОВНЫХ ПОНЯТИЙ

ELECTROTECHNICS.
TERMS AND DEFINITIONS OF BASIC CONCEPTS

ГОСТ Р 52002-2003

Дата введения
1 июля 2003 года

Предисловие

1. Разработан Кафедрой теоретических основ электротехники Московского энергетического института с участием Академии Электротехнических наук Российской Федерации и открытого акционерного общества "Стандартэлектро".
Внесен Техническим комитетом по стандартизации ТК 33 "Электротехника".
2. Принят и введен в действие Постановлением Госстандарта России от 9 января 2003 г. N 3-ст.
3. Введен впервые.
4. Переиздание. Ноябрь 2004 года.

Введение

Установленные в стандарте термины расположены в систематизированном порядке, отражающем систему понятий в области электротехники.
Для каждого понятия установлен один стандартизованный термин.
Заключенная в круглые скобки часть термина может быть опущена при использовании термина в документах по стандартизации, при этом не входящая в круглые скобки часть термина образует его краткую форму.
Наличие квадратных скобок в терминологической статье означает, что в нее включены два термина, имеющие общие терминоэлементы.
В алфавитном указателе данные термины приведены отдельно с указанием номера статьи.
Приведенные определения можно при необходимости изменять, вводя в них производные признаки, раскрывая значения используемых в них терминов, указывая объекты, входящие в объем определяемого понятия. Изменения не должны нарушать объем и содержание понятий, определенных в данном стандарте.
Стандартизованные термины набраны полужирным шрифтом, их краткие формы, представленные аббревиатурой, - светлым.

1. Область применения

Настоящий стандарт устанавливает термины и определения основных понятий в области электротехники.
Термины, установленные настоящим стандартом, обязательны для применения во всех видах документации и литературы по электротехнике, входящих в сферу работ по стандартизации и/или использующих результаты этих работ.

2. Термины и определения

Основные понятия в области электромагнитных явлений.
1. электромагнитное поле
Вид материи, определяемый во всех точках двумя векторными величинами, которые характеризуют две его стороны, называемые "электрическое поле" и "магнитное поле", оказывающий силовое воздействие на электрически заряженные частицы, зависящее от их скорости и электрического заряда.
2. электрическое поле
Одна из двух сторон электромагнитного поля, характеризующаяся воздействием на электрически заряженную частицу с силой, пропорциональной заряду этой частицы и не зависящей от ее скорости.
3. магнитное поле
Одна из двух сторон электромагнитного поля, характеризующаяся воздействием на движущуюся электрически заряженную частицу с силой, пропорциональной заряду этой частицы и ее скорости.
4. элементарный электрический заряд
Свойство электрона и протона, характеризующее их взаимосвязь с собственным электрическим полем и взаимодействие с внешним электрическим полем, определяемое для электрона и протона равными числовыми значениями с противоположными знаками.
Примечание. Условно отрицательный знак приписывают заряду электрона, а положительный - заряду протона.

5. носитель (электрического) заряда
Частица, содержащая неодинаковое число элементарных электрических зарядов разного знака.
6. (электрический) заряд тела [системы тел]
Скалярная величина, равная алгебраической сумме числовых значений элементарных электрических зарядов в теле [системе тел].
7. электромагнитная энергия
Энергия электромагнитного поля, слагаемая из энергий электрического и магнитного полей.
8. электрический ток
Явление направленного движения носителей электрических зарядов и (или) явление изменения электрического поля во времени, сопровождаемые магнитным полем.
9. сила Лоренца
Векторная величина, представляющая собой силу, действующую на электрически заряженную частицу, движущуюся в электромагнитном поле.
Примечание. Сила Лоренца имеет две составляющие: электрическую, не зависящую от скорости частицы, обусловленную электрическим полем, и магнитную, пропорциональную скорости частицы, действующую со стороны магнитного поля.

10. напряженность электрического поля
Векторная величина, характеризующая электрическое поле и определяющая силу, действующую на электрически заряженную частицу со стороны электрического поля.
Примечание. Напряженность электрического поля равна отношению силы, действующей на заряженную частицу, к ее заряду и имеет направление силы, действующей на частицу с положительным зарядом.

11. магнитная индукция
Векторная величина, характеризующая магнитное поле и определяющая силу, действующую на движущуюся электрически заряженную частицу со стороны магнитного поля.
Примечание. Магнитная индукция равна отношению силы, действующей на электрически заряженную частицу, к произведению заряда и скорости частицы, если направление скорости таково, что эта сила максимальна и имеет направление, перпендикулярное к векторам силы и скорости, совпадающее с поступательным перемещением правого винта при вращении его от направления силы к направлению скорости частицы с положительным зарядом.

12. магнитный поток
Скалярная величина, равная потоку магнитной индукции.
13. квант магнитного потока
Магнитный поток, числовое значение которого равно отношению постоянной Планка к удвоенному заряду электрона.
Примечание. В Международной системе единиц (СИ) квант магнитного потока приблизительно равен  Вб.

14. магнитная постоянная
Коэффициент,  применяемый  при  записи  ряда соотношений в СИ, равный  Гн/м.
15. электрическая постоянная
Коэффициент, применяемый при записи ряда соотношений в СИ, равный величине, обратной  произведению магнитной постоянной на квадрат скорости света в пустоте.
Примечание. Электрическая постоянная приблизительно равна
Ф/м.

16. вектор Пойнтинга
Вектор, поток которого сквозь некоторую поверхность, представляющий собой мгновенную электромагнитную мощность, передаваемую сквозь эту поверхность, равен векторному произведению напряженности электрического поля и напряженности магнитного поля.
Понятия, относящиеся к электрическому полю.
17. объемная плотность электрического заряда
Скалярная величина, характеризующая распределение электрического заряда в пространстве, равная пределу отношения электрического заряда, содержащегося в элементе объема вещества, к объему этого элемента, когда объем и все размеры этого элемента объема стремятся к нулю.
18. поверхностная плотность электрического заряда
Скалярная величина, характеризующая распределение электрического заряда по поверхности тела, равная пределу отношения электрического заряда, содержащегося на элементе поверхности, к площади этого элемента, когда площадь и все размеры этого элемента поверхности стремятся к нулю.
19. линейная плотность электрического заряда
Скалярная величина, характеризующая распределение электрического заряда вдоль линии, равная пределу отношения электрического заряда к элементу линии, который содержит этот заряд, когда длина этого элемента стремится к нулю.
20. электростатическая индукция
Появление электрических зарядов на отдельных частях проводящего тела под влиянием электростатического поля.
21. сторонняя сила
Сила, действующая на электрически заряженную частицу, обусловленная неэлектромагнитными при макроскопическом рассмотрении процессами.
Примечание. Примерами таких процессов служат химические реакции, тепловые процессы, воздействие механических сил, контактные явления.

22. стороннее поле
Поле сторонних сил с напряженностью электрического поля, равной отношению сторонней силы, действующей на электрически заряженную частицу, к заряду этой частицы.
23. индуктированное электрическое поле
Электрическое поле, возбуждаемое изменением во времени магнитного поля.
24. электростатическое поле
Электрическое поле неподвижных заряженных тел при отсутствии в них электрических токов.
25. стационарное электрическое поле
Электрическое поле не изменяющихся во времени электрических токов при условии неподвижности проводников с электрическими токами.
26. безвихревое электрическое поле
Электрическое поле, в котором ротор напряженности электрического поля везде равен нулю.
27. вихревое электрическое поле
Электрическое поле, в котором ротор напряженности электрического поля не везде равен нулю.
28. электродвижущая сила; ЭДС
Скалярная величина, характеризующая способность стороннего поля и индуктированного электрического поля вызывать электрический ток.
Примечание. Электродвижущая сила равна линейному интегралу напряженности стороннего поля и индуктированного электрического поля вдоль рассматриваемого пути между двумя точками или вдоль рассматриваемого замкнутого контура; в случае движения элементов контура напряженность индуктированного электрического поля определяют с учетом силы Лоренца.
Для просмотра документа целиком скачайте его >>>
