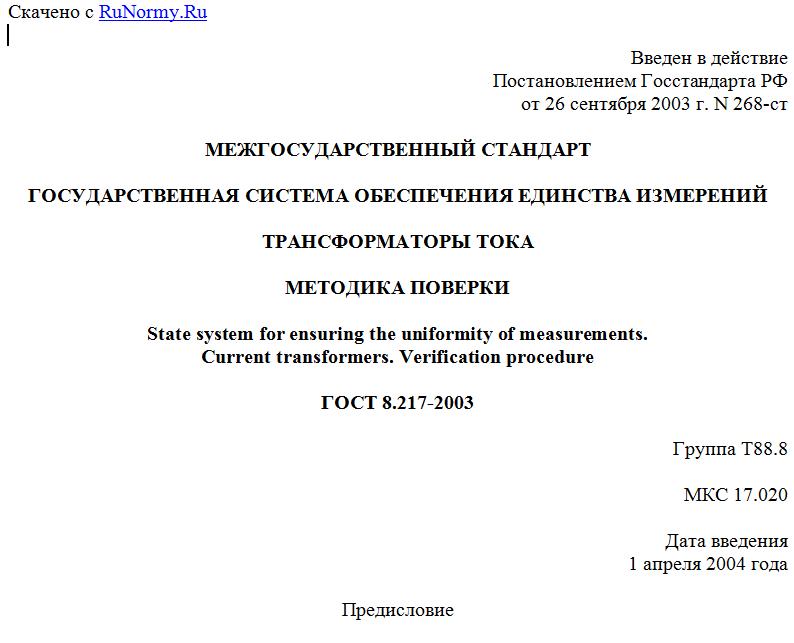

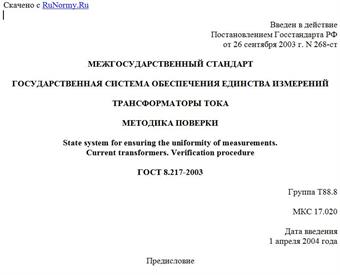

Введен в действие
Постановлением Госстандарта РФ
от 26 сентября 2003 г. N 268-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ
ТРАНСФОРМАТОРЫ ТОКА
МЕТОДИКА ПОВЕРКИ
State system for ensuring the uniformity of measurements.
Current transformers. Verification procedure
ГОСТ 8.217-2003
Группа Т88.8
МКС 17.020
Дата введения
1 апреля 2004 года
Предисловие
1. Разработан Федеральным государственным унитарным предприятием "Уральский научно-исследовательский институт метрологии" (ФГУП "УНИИМ").
Внесен Госстандартом России.
2. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол N 23 от 22 мая 2003 г.).
За принятие проголосовали:
---------------------------T----------------------------------------------¬
¦ Наименование государства ¦ Наименование национального органа ¦
¦ ¦ по стандартизации ¦
+--------------------------+----------------------------------------------+
¦Азербайджан ¦Азстандарт ¦
¦Республика Армения ¦Армгосстандарт ¦
¦Республика Беларусь ¦Госстандарт Республики Беларусь ¦
¦Грузия ¦Грузстандарт ¦
¦Республика Казахстан ¦Госстандарт Республики Казахстан ¦
¦Кыргызская Республика ¦Кыргызстандарт ¦
¦Республика Молдова ¦Молдовастандарт ¦
¦Российская Федерация ¦Госстандарт России ¦
¦Республика Таджикистан ¦Таджикстандарт ¦
¦Туркменистан ¦Главгосслужба "Туркменстандартлары" ¦
¦Республика Узбекистан ¦Узгосстандарт ¦
L--------------------------+-----------------------------------------------
3. Постановлением Государственного комитета Российской Федерации по стандартизации и метрологии от 26 сентября 2003 г. N 268-ст межгосударственный стандарт ГОСТ 8.217-2003 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 апреля 2004 г.
4. Взамен ГОСТ 8.217-87.
1. Область применения
Настоящий стандарт распространяется на трансформаторы тока по ГОСТ 7746, измерительные лабораторные трансформаторы тока по ГОСТ 23624 (далее - трансформаторы тока) и устанавливает методику их поверки.
Допускается поверять трансформаторы тока, метрологические характеристики которых не хуже указанных в ГОСТ 7746 и ГОСТ 23624.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 8.550-86. Государственная система обеспечения единства измерений. Государственный специальный эталон и государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока
ГОСТ 12.2.007.0-75. Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности
ГОСТ 12.3.019-80. Система стандартов безопасности труда. Испытания и измерения электрические. Общие требования безопасности
ГОСТ 7746-2001. Трансформаторы тока. Общие технические условия
ГОСТ 8711-93 (МЭК 51-2-84). Приборы аналоговые показывающие электроизмерительные прямого действия и вспомогательные части к ним. Часть 2. Особые требования к амперметрам и вольтметрам
ГОСТ 13109-97. Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения
ГОСТ 18685-73. Трансформаторы тока и напряжения. Термины и определения
ГОСТ 19880-74 <*>. Электротехника. Основные понятия. Термины и определения
--------------------------------
<*> На территории Российской Федерации действует ГОСТ Р 52002-2003.
ГОСТ 21130-75. Изделия электротехнические. Зажимы заземляющие и знаки заземления. Конструкция и размеры
ГОСТ 23624-2001. Трансформаторы тока измерительные лабораторные. Общие технические условия.
3. Определения
В настоящем стандарте применены термины с соответствующими определениями по ГОСТ 18685, ГОСТ 19880 и [1].
4. Операции поверки
4.1. При проведении всех видов поверки выполняют следующие операции:
внешний осмотр - по 9.1;
проверка сопротивления изоляции - по 9.2;
размагничивание - по 9.3;
проверка правильности обозначения контактных зажимов и выводов - по 9.4;
определение погрешностей - по 9.5.
4.2. В случае получения отрицательного результата при выполнении любой операции по 9.1 - 9.5 поверку прекращают и оформляют ее результаты в соответствии с 10.2.
5. Средства поверки
5.1. Средства поверки, применяемые при проведении поверки, - по таблице 1.
Таблица 1
---------------------------------------------------------------T----------¬
¦ Наименование средства поверки ¦ Номер ¦
¦ и его основные характеристики ¦ пункта ¦
¦ ¦настоящего¦
¦ ¦стандарта ¦
+--------------------------------------------------------------+----------+
¦ Мегомметр с характеристиками по ГОСТ 7746 или ГОСТ 23624 ¦ 9.2 ¦
+--------------------------------------------------------------+----------+
¦ Понижающий силовой трансформатор с регулирующим устройством, ¦ 9.3 ¦
¦обеспечивающим диапазон регулирования от 1% до 120% ¦ ¦
¦номинального тока поверяемого трансформатора тока и установку ¦ ¦
¦этого тока с погрешностью, не выходящей за пределы +/- 10%; ¦ ¦
¦трансформатор тока класса точности не ниже 5 по ГОСТ 7746; ¦ ¦
¦амперметр класса точности не ниже 5 по ГОСТ 8711; вольтметр ¦ ¦
¦амплитудных значений класса точности 10 по ГОСТ 8711; ¦ ¦
¦нагрузочный резистор (значение сопротивления указано в 9.3.3) ¦ ¦
¦ Понижающий силовой трансформатор по 9.3; ¦ 9.4 ¦
¦ рабочие эталоны - трансформаторы (компараторы) тока 1-го ¦ ¦
¦и 2-го разрядов по ГОСТ 8.550; ¦ ¦
¦ прибор сравнения токов с допускаемой погрешностью по току ¦ ¦
¦в пределах от +/- 0,03% до +/- 0,001% и по фазовому углу ¦ ¦
¦от +/- 3,0' до +/- 0,1'; ¦ ¦
¦ нагрузочное устройство поверяемого трансформатора тока ¦ ¦
¦(вторичная нагрузка) с погрешностью сопротивления нагрузки ¦ ¦
¦при cos фи = 0,8, не выходящей за пределы +/- 4% ¦ ¦
+--------------------------------------------------------------+----------+
¦ Средства поверки по 9.4 ¦ 9.5 ¦
L--------------------------------------------------------------+-----------
5.2. Соотношение погрешностей поверяемых трансформаторов тока и рабочих эталонов - по ГОСТ 8.550.
5.3. Допускается применение других средств поверки с метрологическими и основными техническими характеристиками не хуже приведенных в таблице 1.
5.4. При отсутствии нагрузочного устройства (Приложение Б) допускается применение действительной нагрузки (или ее эквивалента), с которой работает трансформатор тока и сопротивление которой определено с погрешностью, не выходящей за пределы +/- 4%. Нагрузка должна удовлетворять требованиям ГОСТ 7746 или ГОСТ 23624.
6. Требования к квалификации поверителей
К поверке трансформаторов тока допускаются лица, аттестованные на право поверки средств измерений электрических величин, прошедшие обучение для работы с трансформаторами тока и инструктаж по технике безопасности, имеющие удостоверение на право работы на электроустановках напряжением до 1000 В и группу по электробезопасности не ниже III.
