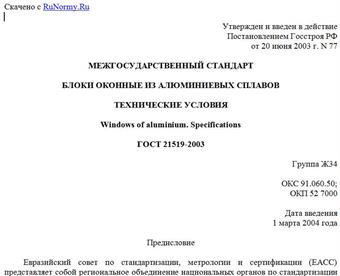

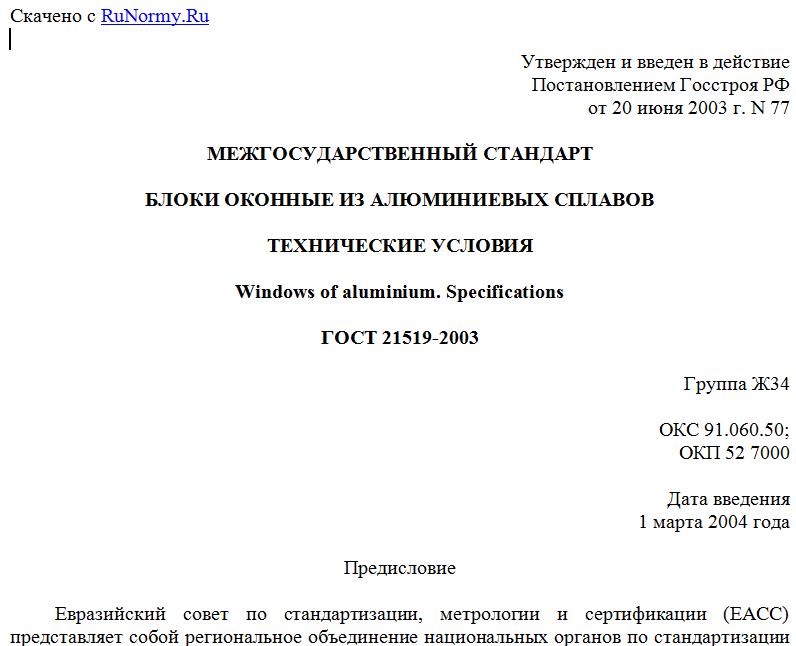

Утвержден и введен в действие
Постановлением Госстроя РФ
от 20 июня 2003 г. N 77
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
БЛОКИ ОКОННЫЕ ИЗ АЛЮМИНИЕВЫХ СПЛАВОВ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Windows of aluminium. Specifications
ГОСТ 21519-2003
Группа Ж34
ОКС 91.060.50;
ОКП 52 7000
Дата введения
1 марта 2004 года
Предисловие
Евразийский совет по стандартизации, метрологии и сертификации (ЕАСС) представляет собой региональное объединение национальных органов по стандартизации государств, входящих в Содружество Независимых Государств. В дальнейшем возможно вступление в ЕАСС национальных органов по стандартизации других государств.
При ЕАСС действует Межгосударственная научно-техническая комиссия по стандартизации, техническому нормированию и сертификации в области строительства (МНТКС), которой предоставлено право принятия межгосударственных стандартов в области строительства.
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и МСН 1.01-01-96 "Система межгосударственных нормативных документов в строительстве. Основные положения".
Сведения о стандарте
1. Разработан Ассоциацией "АПРОК" с участием "REYNAERS Aluminium", ООО "Агрисовгаз" и ОАО "ЦНИИпромзданий".
2. Внесен Госстроем России.
3. Принят Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и сертификации в строительстве (МНТКС) 14 мая 2003 г.
За принятие проголосовали:
Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование органа государственного управления строительством
Армения AM Министерство градостроительства Республики Армения
Казахстан KZ Казстройкомитет Республики Казахстан
Киргизия KG Государственная комиссия по архитектуре и строительству при Правительстве Кыргызской Республики
Молдова MD Министерство экологии, строительства и развития территорий Республики Молдова
Российская Федерация RU Госстрой России
Таджикистан TJ Комархстрой Республики Таджикистан
Туркменистан TM Главгосслужба "Туркменстандартлары"
Узбекистан UZ Госархитектстрой Республики Узбекистан
4. Взамен ГОСТ 21519-84.
5. Введен в действие с 1 марта 2004 г. в качестве государственного стандарта Российской Федерации постановлением Госстроя России от 20 июня 2003 г. N 77.
Информация о введении в действие (прекращении действия) настоящего стандарта и изменений к нему на территории указанных выше государств публикуется в указателях национальных (государственных) стандартов, издаваемых в этих государствах.
Информация об изменениях к настоящему стандарту публикуется в указателе (каталоге) "Межгосударственные стандарты", а текст изменений - в информационных указателях "Межгосударственные стандарты". В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе "Межгосударственные стандарты".
1. Область применения
Настоящий стандарт распространяется на оконные и балконные дверные блоки (далее - "оконные блоки", "изделия"), изготавливаемые с использованием профилей из алюминиевых сплавов и предназначенные для применения в зданиях и сооружениях различного назначения.
Допускается распространение требований настоящего стандарта на витринные оконные блоки и витражные светопрозрачные конструкции, изготавливаемые по рабочей проектной и технической документации и рассчитанные на эксплуатационные нагрузки.
Стандарт не распространяется на изделия с раздвижным открыванием створок, навесные фасадные конструкции, а также на оконные блоки специального назначения в части дополнительных требований к пожаробезопасности, защите от взлома и т.д.
Область применения конкретных марок изделий устанавливают в зависимости от условий эксплуатации в соответствии с действующими строительными нормами и правилами и требованиями настоящего стандарта.
Стандарт может быть применен для целей сертификации.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие нормативные документы:
ГОСТ 9.031-74 ЕСЗКС. Покрытия анодно-окисные полуфабрикатов из алюминия и его сплавов. Общие требования и методы контроля
ГОСТ 9.301-86 ЕСЗКС. Покрытия металлические и неметаллические неорганические. Общие требования
ГОСТ 9.303-84 ЕСЗКС. Покрытия металлические и неметаллические неорганические. Общие требования к выбору
ГОСТ 111-2001. Стекло листовое. Технические условия
ГОСТ 166-89. Штангенциркули. Технические условия
ГОСТ 427-75. Линейки измерительные металлические. Технические условия
ГОСТ 538-2001. Изделия замочные и скобяные. Технические условия
ГОСТ 7502-98. Рулетки измерительные металлические. Технические условия
ГОСТ 8026-92. Линейки поверочные. Технические условия
ГОСТ 8828-89. Бумага-основа и бумага двухслойная водонепроницаемая упаковочная
ГОСТ 9416-83. Уровни строительные. Технические условия
ГОСТ 10354-82. Пленка полиэтиленовая. Технические условия
ГОСТ 22233-2001. Профили прессованные из алюминиевых сплавов для светопрозрачных ограждающих конструкций. Технические условия
ГОСТ 23166-99. Блоки оконные. Общие технические условия
ГОСТ 24404-80. Изделия из древесины и древесных материалов. Покрытия лакокрасочные. Классификация и обозначения
ГОСТ 24866-99. Стеклопакеты клееные строительного назначения. Технические условия
ГОСТ 26602.1-99. Блоки оконные и дверные. Методы определения сопротивления теплопередаче
ГОСТ 26433.0-85. Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений. Общие положения
ГОСТ 26433.1-89. Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений. Элементы заводского изготовления
ГОСТ 26602.2-99. Блоки оконные и дверные. Методы определения воздухо-водопроницаемости
ГОСТ 26602.3-99. Блоки оконные и дверные. Метод определения звукоизоляции
ГОСТ 26602.4-99. Блоки оконные и дверные. Метод определения общего коэффициента пропускания света
ГОСТ 26602.5-2001. Блоки оконные и дверные. Методы определения сопротивления ветровой нагрузке
ГОСТ 30698-2000. Стекло закаленное строительное. Технические условия
ГОСТ 30733-2000. Стекло с низкоэмиссионным твердым покрытием. Технические условия
ГОСТ 30777-2001. Устройства поворотные, откидные и поворотно-откидные для оконных и балконных дверных блоков. Технические условия
ГОСТ 30778-2001. Прокладки уплотняющие из эластомерных материалов для оконных и дверных блоков. Технические условия
ГОСТ 30826-2002. Стекло многослойное строительного назначения. Технические условия
ГОСТ 30971-2001. Швы монтажные узлов примыканий оконных блоков к стеновым проемам. Общие технические условия
ГОСТ 31014-2002. Профили полиамидные стеклонаполненные. Технические условия.
3. Классификация и условное обозначение
3.1. Изделия классифицируют по ГОСТ 23166, а также по вариантам конструктивного исполнения профилей и видам их защитно-декоративного покрытия.
3.2. По вариантам конструктивного исполнения профилей изделия подразделяют на изготовляемые из:
полых профилей из алюминиевых сплавов (А);
комбинированных профилей с термоизоляционной вставкой (АК);
комбинированных профилей с термоизоляционной вставкой, заполненной утеплителем (АКУ).
Оконные блоки могут быть облицованы с внутренней стороны накладными деревянными планками (АД, АКД, АКУД).
3.3. По видам защитно-декоративного покрытия профилей изделия классифицируют согласно ГОСТ 22233.
3.4. Условное обозначение изделий принимают по ГОСТ 23166 с указанием обозначения настоящего стандарта.
Допускается принимать следующую структуру условного обозначения:
Х Х Х Х-Х-Х Х Х Х
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
L---+---+---+-+-+---+---+---+-- Вид изделия:
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ О - оконный блок
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦ Б - балконный дверной блок
¦ ¦ ¦ ¦ ¦ ¦ ¦ ¦
L---+---+-+-+---+---+---+-- Вариант конструктивного исполнения
¦ ¦ ¦ ¦ ¦ ¦ ¦ профилей (по 3.2)
¦ ¦ ¦ ¦ ¦ ¦ ¦
L---+-+-+---+---+---+-- Вариант конструкции остекления <*>
¦ ¦ ¦ ¦ ¦ ¦
L-+-+---+---+---+-- Размер по высоте, мм
¦ ¦ ¦ ¦ ¦
L-+---+---+---+-- Размер по ширине, мм
¦ ¦ ¦ ¦
L---+---+---+-- Размер по толщине (ширина коробки), мм
¦ ¦ ¦
L---+---+-- Класс изделия по приведенному
¦ ¦ сопротивлению теплопередаче <**>
¦ ¦
L---+-- Вариант конструкции изделия <***>
¦
L-- Обозначение настоящего стандарта
