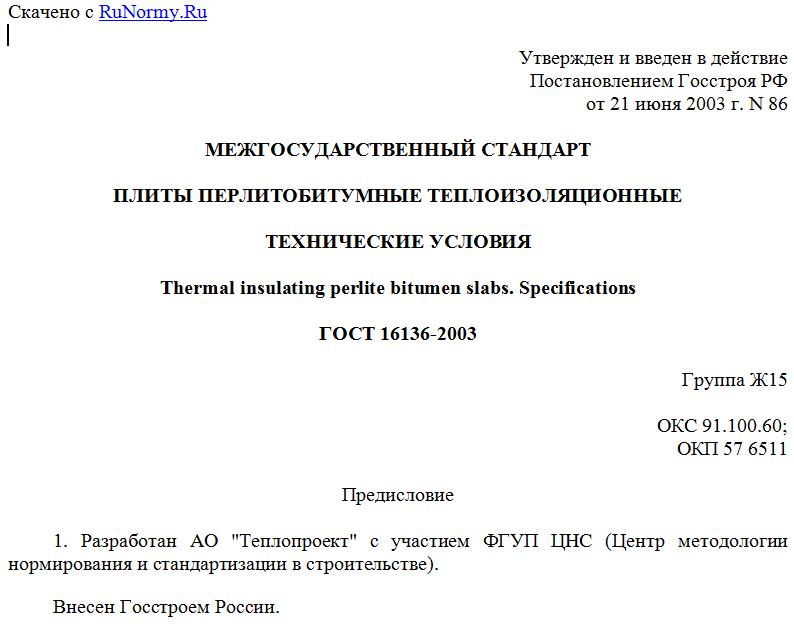

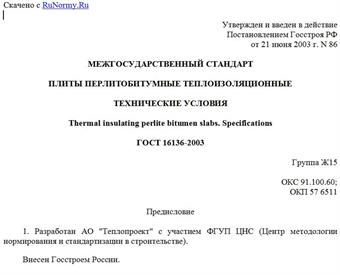

Утвержден и введен в действие
Постановлением Госстроя РФ
от 21 июня 2003 г. N 86
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ПЛИТЫ ПЕРЛИТОБИТУМНЫЕ ТЕПЛОИЗОЛЯЦИОННЫЕ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Thermal insulating perlite bitumen slabs. Specifications
ГОСТ 16136-2003
Группа Ж15
ОКС 91.100.60;
ОКП 57 6511
Предисловие
1. Разработан АО "Теплопроект" с участием ФГУП ЦНС (Центр методологии нормирования и стандартизации в строительстве).
Внесен Госстроем России.
2. Принят Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и сертификации в строительстве (МНТКС) 14 мая 2003 г.
За принятие проголосовали
---------------------------T-------------------------------------¬
¦Наименование государства ¦Наименование органа государственного ¦
¦ ¦ управления строительством ¦
+--------------------------+-------------------------------------+
¦Азербайджанская Республика¦Госстрой Азербайджанской Республики ¦
¦Республика Армения ¦Министерство градостроительства ¦
¦ ¦Республики Армения ¦
¦Республика Казахстан ¦Казстройкомитет Республики Казахстан ¦
¦Республика Молдова ¦Министерство экологии, строительства ¦
¦ ¦и развития территорий Республики ¦
¦ ¦Молдова ¦
¦Российская Федерация ¦Госстрой России ¦
¦Республика Таджикистан ¦Комархстрой Республики Таджикистан ¦
¦Республика Узбекистан ¦Госкомархитектстрой Республики ¦
¦ ¦Узбекистан ¦
¦Украина ¦Госстрой Украины ¦
L--------------------------+--------------------------------------
3. Взамен ГОСТ 16136-80.
4. Введен в действие с 1 марта 2004 г. в качестве государственного стандарта Российской Федерации постановлением Госстроя России от 21 июня 2003 г. N 86
1. Область применения
Настоящий стандарт распространяется на перлитобитумные теплоизоляционные плиты, изготавливаемые из вспученного перлитового песка, битумоглиняной пасты, асбеста и модифицирующих добавок и предназначенные для тепловой изоляции строительных ограждающих конструкций, промышленного оборудования и холодильников при температуре изолируемых поверхностей от минус 60 °С до +100 °С.
Требования настоящего стандарта, изложенные в пунктах 3.3, 4.1.1 - 4.1.6, 4.2.2, 4.3.2, 8.3 - 8.5, подразделе 4.4, разделах 5 - 7, являются обязательными.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 515-77. Бумага упаковочная битумированная и дегтевая. Технические условия
ГОСТ 2228-81. Бумага мешочная. Технические условия
ГОСТ 7076-99. Материалы и изделия строительные. Метод определения теплопроводности и термического сопротивления при стационарном тепловом режиме
ГОСТ 9169-75. Сырье глинистое для керамической промышленности. Классификация
ГОСТ 10832-91. Песок и щебень перлитовые вспученные. Технические условия
ГОСТ 12871-93. Асбест хризотиловый. Общие технические условия
ГОСТ 14192-96. Маркировка грузов
ГОСТ 17177-94. Материалы и изделия строительные теплоизоляционные. Методы испытаний
ГОСТ 18051-83. Тара деревянная для теплоизоляционных материалов и изделий. Технические условия
ГОСТ 22245-90. Битумы нефтяные дорожные вязкие. Технические условия
ГОСТ 25880-83. Материалы и изделия строительные теплоизоляционные. Упаковка, маркировка, транспортирование и хранение
ГОСТ 25951-83. Пленка полиэтиленовая термоусадочная. Технические условия
ГОСТ 26281-84. Материалы и изделия строительные теплоизоляционные. Правила приемки
ГОСТ 30108-94. Материалы и изделия строительные. Определение удельной эффективной активности естественных радионуклидов
ГОСТ 30244-94. Материалы строительные. Методы испытаний на горючесть
ГОСТ 30256-94. Материалы и изделия строительные. Метод определения теплопроводности цилиндрическим зондом
ГОСТ 30402-96. Материалы строительные. Метод испытания на воспламеняемость
ГОСТ 30444-97. Материалы строительные. Метод испытания на распространение пламени
НРБ-99. Нормы радиационной безопасности.
3. Основные параметры и размеры
3.1. Плиты в зависимости от плотности подразделяют на марки 200, 225, 250 и 300.
3.2. Плиты изготавливают следующих номинальных размеров, мм:
длина ......................... 500, 1000;
ширина ........................ 500;
толщина ....................... 40, 50, 60.
Допускается по согласованию с потребителем изготавливать плиты других размеров.
3.3. Условное обозначение плит должно состоять из сокращенного обозначения плит П, марки, размеров по длине и толщине в миллиметрах и обозначения настоящего стандарта.
Пример условного обозначения плиты марки 250 длиной 1000 мм, толщиной 50 мм:
П 250 - 1000.50 ГОСТ 16136-2003.
4. Технические требования
Плиты перлитобитумные должны удовлетворять требованиям настоящего стандарта и изготавливаться по технологической документации, утвержденной предприятием-изготовителем.
4.1. Характеристики (свойства)
4.1.1. Предельные отклонения номинальных размеров плит не должны превышать, мм:
по длине:
при длине плит 1000 мм ........... +/- 8;
" " " 500 мм ............ +/- 5;
по ширине ........................ +/- 5.
4.1.2. По физико-механическим показателям плиты должны удовлетворять требованиям, приведенным в таблице 1.
Таблица 1
Наименование показателя Значение для плит марки
200 225 250 300
Плотность, кг/м3, не более 200 225 250 300
Теплопроводность при температуре (25 +/- 5) °С, Вт/(м х К), не более 0,076 0,079 0,082 0,087
Предел прочности при изгибе, МПа, не менее 0,15 0,15 0,15 0,19
Прочность на сжатие при 10%-ной деформации, МПа, не менее 0,20 0,20 0,25 0,30
Влажность, % по массе, не более 4 4 4 4
Водопоглощение, % по объему, не более 5 5 5 5
Морозостойкость, количество циклов, не менее 25 25 25 25
Массовая доля органических веществ, %, не более 16 16 16 16
4.1.3. Разность длин диагоналей не должна превышать 7 мм.
Глубина отбитости и притупленности ребер и углов не должна быть более 15 мм.
4.1.4. В партии количество разломанных по длине (не более чем надвое) плит не должно превышать 5% .
4.1.5. Для плит должны быть определены следующие пожарно-технические характеристики: группа горючести, группа воспламеняемости, группа распространения пламени.
4.1.6. Количество вредных веществ, выделяющихся из плит, не должно превышать предельно допустимых концентраций, установленных органами Государственного санитарного надзора.
4.2. Требования к материалам
