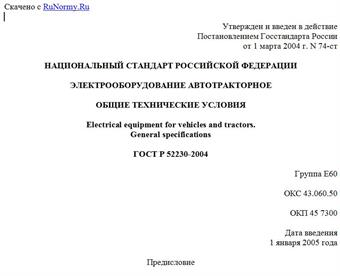

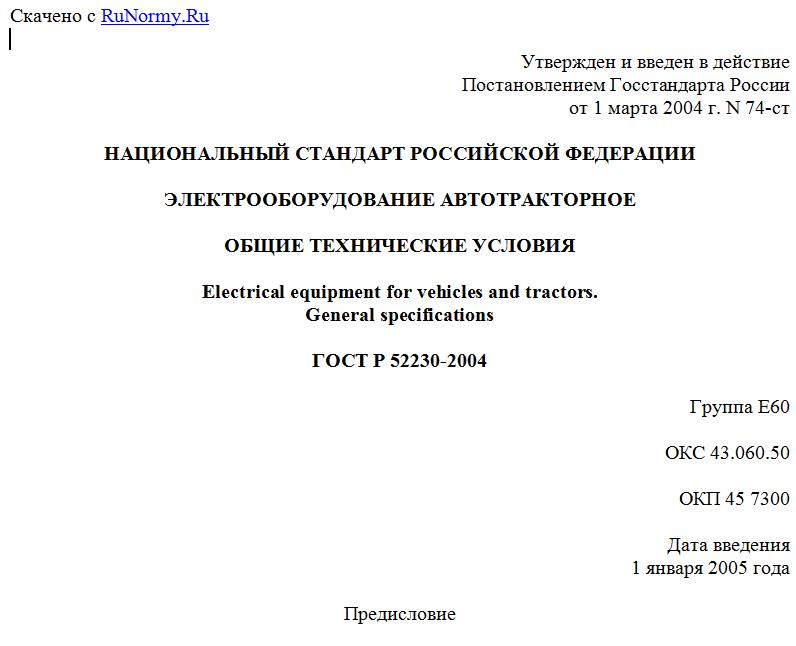

Утвержден и введен в действие
Постановлением Госстандарта России
от 1 марта 2004 г. N 74-ст
НАЦИОНАЛЬНЫЙ СТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ
ЭЛЕКТРООБОРУДОВАНИЕ АВТОТРАКТОРНОЕ
ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ
Electrical equipment for vehicles and tractors.
General specifications
ГОСТ Р 52230-2004
Группа Е60
ОКС 43.060.50
ОКП 45 7300
Дата введения
1 января 2005 года
Предисловие
Задачи, основные принципы и правила проведения работ по государственной стандартизации в Российской Федерации установлены ГОСТ Р 1.0-92 "Государственная система стандартизации Российской Федерации. Основные положения" и ГОСТ Р 1.2-92 "Государственная система стандартизации Российской Федерации. Порядок разработки государственных стандартов".
Сведения о стандарте
1. Подготовлен Научно-исследовательским институтом автотракторного электрооборудования (НИИАЭ).
2. Внесен Техническим комитетом по стандартизации ТК 56 "Дорожный транспорт".
3. Утвержден и введен в действие Постановлением Госстандарта России от 1 марта 2004 г. N 74-ст.
4. Введен впервые.
Информация об изменениях к настоящему стандарту публикуется в указателе "Национальные стандарты", а текст этих изменений - в информационных указателях "Национальные стандарты". В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе "Национальные стандарты".
1. Область применения
Настоящий стандарт распространяется на автотракторное электрооборудование, в том числе электронное, в соответствии с Приложением А (далее - изделия), предназначенное для установки на автомобильных транспортных средствах, мотоциклах, мотороллерах, мопедах (далее - АТС), тракторах, самоходных сельскохозяйственных машинах, а также на автотракторных, мотоциклетных и мопедных двигателях внутреннего сгорания (далее - двигателях).
Стандарт не распространяется на стартерные аккумуляторные батареи, провода, лампы и другие источники света, предназначенные для автомобилей, тракторов и мотоциклов, а также на искровые свечи зажигания, свечи накаливания, контрольно-измерительные и другие изделия неэлектрического принципа действия, используемые в системе электрооборудования.
Изделия электрооборудования, использующие радиоэлектронные компоненты, должны также удовлетворять специальным требованиям, установленным в стандартах и конструкторской документации (далее - КД) на изделия конкретного вида.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие стандарты:
ГОСТ 9.014-78. Единая система защиты от коррозии и старения. Временная противокоррозионная защита изделий. Общие требования
ГОСТ 9.032-74. Единая система защиты от коррозии и старения. Покрытия лакокрасочные. Группы, технические требования и обозначения
ГОСТ 9.301-86. Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования
ГОСТ 9.302-88 (ИСО 1463-82, ИСО 2064-80, ИСО 2106-82, ИСО 2128-76, ИСО 2177-85, ИСО 2178-82, ИСО 2360-82, ИСО 2361-82, ИСО 2819-80, ИСО 3497-76, ИСО 3543-81, ИСО 3613-80, ИСО 3882-86, ИСО 3892-80, ИСО 4516-80, ИСО 4518-80, ИСО 4522-1-85, ИСО 4522-2-85, ИСО 4524-1-85, ИСО 4524-3-85, ИСО 4524-5-85, ИСО 8401-86). Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Методы контроля
ГОСТ 9.303-84. Единая система защиты от коррозии и старения. Покрытия металлические и неметаллические неорганические. Общие требования к выбору
ГОСТ 183-74. Машины электрические вращающиеся. Общие технические условия
ГОСТ 8002-74. Двигатели внутреннего сгорания поршневые. Воздухоочистители. Методы стендовых безмоторных испытаний
ГОСТ 8865-93. Системы электрической изоляции. Оценка нагревостойкости и классификация
ГОСТ 11828-86. Машины электрические вращающиеся. Общие методы испытаний
ГОСТ 14192-96 (МЭК 529-89). Маркировка грузов
ГОСТ 14254-96. Степени защиты, обеспечиваемые оболочками (Код IP)
ГОСТ 15140-78. Материалы лакокрасочные. Методы определения адгезии
ГОСТ 15150-69. Машины, приборы и другие технические изделия. Исполнения для различных климатических районов. Категории, условия эксплуатации, хранения и транспортирования в части воздействия климатических факторов внешней среды
ГОСТ 15151-69. Машины, приборы и другие технические изделия для районов с тропическим климатом. Общие технические условия
ГОСТ 16962.1-89 (МЭК 68-2-1-74). Изделия электротехнические. Методы испытаний на устойчивость к климатическим внешним воздействующим факторам
ГОСТ 23216-78. Изделия электротехнические. Хранение, транспортирование, временная противокоррозионная защита, упаковка. Общие требования и методы испытаний
ГОСТ 24297-87. Входной контроль продукции. Основные положения
ГОСТ 28751-90. Электрооборудование автомобилей. Электромагнитная совместимость. Кондуктивные помехи по цепям питания. Требования и методы испытаний
ГОСТ 29157-91. Совместимость технических средств электромагнитная. Электрооборудование автомобилей. Помехи в контрольных и сигнальных бортовых цепях. Требования и методы испытаний
ГОСТ Р 41.10-99 (Правила ЕЭК ООН N 10). Единообразные предписания, касающиеся официального утверждения транспортных средств в отношении электромагнитной совместимости
ГОСТ Р 50607-93. Совместимость технических средств электромагнитная. Электрооборудование автомобилей. Помехи от электрических разрядов. Требования и методы испытаний
ГОСТ Р 50779.52-95. Статистические методы. Приемочный контроль качества по альтернативному признаку
ГОСТ Р 50779.71-99 (ИСО 2859-1-89). Статистические методы. Процедуры выборочного контроля по альтернативному признаку
ГОСТ Р 50905-96. Автотранспортные средства. Электронное оснащение. Общие технические требования
ГОСТ Р 51318.12-99 (СИСПР 12-97). Совместимость технических средств электромагнитная. Радиопомехи индустриальные от самоходных средств, моторных лодок и устройств с двигателями внутреннего сгорания. Нормы и методы испытаний.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов по указателю "Национальные стандарты", составленному по состоянию на 1 января текущего года, и по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный документ заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться замененным (измененным) стандартом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Определения
В настоящем стандарте применены следующие термины с соответствующими определениями:
3.1. Номинальные параметры: основные электрические и механические параметры, установленные изготовителем и указанные на изделии или в технической документации и характеризующие номинальный режим его работы.
3.2. Номинальная мощность: мощность, указанная на изделии, а также в технической документации, входящая в номинальные параметры и понимаемая в следующем смысле:
а) для автомобильных генераторов - максимальная полезная мощность, определяемая как произведение номинального напряжения на максимальный ток и измеряемая в ваттах;
б) для тракторных и мотоциклетных генераторов - мощность, определяемая как произведение номинального напряжения на номинальный ток и измеряемая в ваттах;
в) для мотоциклетных и мопедных генераторов с параметрическим регулированием - суммарная мощность потребителей электроэнергии на мотоцикле или мопеде;
г) для стартеров - наибольшая полезная мощность на валу, выраженная в ваттах или киловаттах;
д) для электродвигателей - полезная мощность при номинальном напряжении с номинальным моментом нагрузки на валу, выраженная в ваттах;
е) для всех остальных потребителей электроэнергии - потребляемая электрическая мощность на входных зажимах изделия, вычисляемая, если нет особых указаний, как произведение номинального напряжения на номинальный ток и измеряемая в ваттах.
3.3. Нагрузка электрической машины: мощность, которую развивает электрическая машина в данный момент времени. Нагрузка может быть выражена как в единицах измерения мощности, так и в процентах или в долях номинальной мощности. Нагрузка также может быть задана током, выраженным в амперах или процентах, или долях номинального тока. Для нагрузки, соответствующей номинальной мощности, используют термин "номинальная нагрузка". Практически неизменной нагрузкой считают такую нагрузку, при которой отклонения тока или мощности от заданного режима составляют не более +/- 3%.
3.4. Холодное состояние: состояние, при котором температура любой части электрической машины, аппарата или другого изделия отличается от температуры охлаждающей среды не более чем на +/- 3 °C.
3.5. Превышение температуры электрических машин, аппаратов или изделий: разность между фактической температурой и температурой охлаждающей среды.
3.6. Установившаяся температура отдельной части электрической машины, аппарата или изделия: температура, изменение которой в течение 30 мин не превышает 1 °C, при условии, что нагрузка и температура охлаждающей среды остаются практически неизменными.
3.7. Неизменная температура окружающего воздуха: температура, изменяющаяся за 1 ч не более чем на 1 °C.
3.8. Рабочая температура окружающей среды: естественно изменяющаяся или практически неизменная температура окружающей среды, в пределах которой обеспечивается заданный срок службы изделий в эксплуатации.
3.9. Предельная температура окружающей среды: значение температуры окружающей среды, в пределах которой изделия могут работать при реальных режимах эксплуатации редко и в течение ограниченного времени, указанного в стандартах на изделия конкретного вида.
3.10. Практически синусоидальная величина: величина, коэффициент искажения синусоидальной кривой которой не превышает 10%.
3.11. Продолжительный номинальный режим работы (S1): режим работы при неизменной номинальной нагрузке, продолжающейся столько времени, что превышение температуры всех частей электрической машины, аппарата или прибора при неизменной температуре окружающей среды достигает практически установившихся значений.
3.12. Кратковременный номинальный режим работы (S2): режим, при котором периоды неизменной номинальной нагрузки чередуются с периодами отключения. При этом периоды нагрузки не на столько длительны, чтобы превышения температуры всех частей электрической машины, аппарата или прибора при практически неизменной температуре окружающей среды могли достигать практически установившихся значений, а периоды отключения достаточно длительны для охлаждения всех частей до практически холодного состояния.
3.13. Повторно-кратковременный номинальный режим (S3): режим работы, характеризующийся относительной продолжительностью включения ПВ, определяемой в процентах по формуле
, (1)
где t - время работы, мин;
