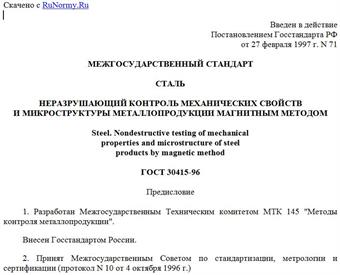

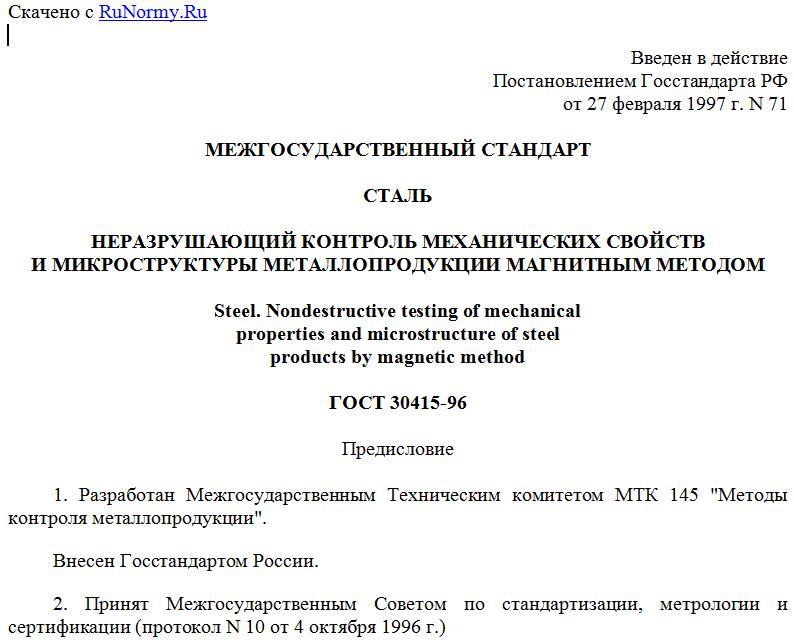

Введен в действие
Постановлением Госстандарта РФ
от 27 февраля 1997 г. N 71
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
СТАЛЬ
НЕРАЗРУШАЮЩИЙ КОНТРОЛЬ МЕХАНИЧЕСКИХ СВОЙСТВ
И МИКРОСТРУКТУРЫ МЕТАЛЛОПРОДУКЦИИ МАГНИТНЫМ МЕТОДОМ
Steel. Nondestructive testing of mechanical
properties and microstructure of steel
products by magnetic method
ГОСТ 30415-96
Предисловие
1. Разработан Межгосударственным Техническим комитетом МТК 145 "Методы контроля металлопродукции".
Внесен Госстандартом России.
2. Принят Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол N 10 от 4 октября 1996 г.)
За принятие проголосовали:
---------------------------T-------------------------------------¬
¦ Наименование государства ¦Наименование национального органа по ¦
¦ ¦ стандартизации ¦
+--------------------------+-------------------------------------+
¦Азербайджанская республика¦Азгосстандарт ¦
¦Республика Армения ¦Армгосстандарт ¦
¦Республика Белоруссия ¦Госстандарт Белоруссии ¦
¦Республика Казахстан ¦Госстандарт Республики Казахстан ¦
¦Республика Молдова ¦Молдовастандарт ¦
¦Российская Федерация ¦Госстандарт России ¦
¦Республика Таджикистан ¦Таджикский государственный центр по ¦
¦ ¦стандартизации, метрологии и серти- ¦
¦ ¦фикации ¦
¦Туркменистан ¦Туркменглавгосинспекция ¦
¦Украина ¦Госстандарт Украины ¦
L--------------------------+--------------------------------------
3. Постановлением Государственного комитета Российской Федерации по стандартизации, метрологии и сертификации от 27 февраля 1997 г. N 71 межгосударственный стандарт ГОСТ 30415-96 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 1998 г.
4. Введен впервые.
1. ОБЛАСТЬ ПРИМЕНЕНИЯ
Настоящий стандарт распространяется на сортовой, листовой, полосовой, фасонный прокат, листы с немагнитными покрытиями, трубы, многослойные листы и ленты из углеродистых, легированных и электротехнических марок стали, изделия из вышеперечисленной металлопродукции и устанавливает неразрушающий магнитный метод контроля механических и технологических свойств, микроструктуры и ресурсных характеристик.
Стандарт может быть распространен на другие виды металлопродукции по согласованию изготовителя с потребителем.
Неразрушающий магнитный метод контроля применяется наряду с методами испытаний, установленными в стандартах по определению:
предела текучести физического, условного, временного сопротивления, относительного удлинения после разрыва, относительного сужения поперечного сечения после разрыва по ГОСТ 1497 и ГОСТ 10006;
относительного равномерного удлинения по ГОСТ 1497;
коэффициента пластической анизотропии, показателей деформационного упрочнения и неравномерной пластической деформации по ГОСТ 11701;
истинного сопротивления разрыву по ГОСТ 10006;
твердости по ГОСТ 2999, ГОСТ 9012, ГОСТ 9013, ГОСТ 22975, ГОСТ 23273;
величины зерна по ГОСТ 5639;
полосчатости и структурно-свободного цементита по ГОСТ 5640;
чувствительности стали к механическому старению по ГОСТ 7268;
ударного изгиба по ГОСТ 9454;
доли вязкой составляющей в изломе по ГОСТ 10006;
глубины лунки по ГОСТ 10510;
числа перегибов по ГОСТ 13813;
сплющивания по ГОСТ 8695;
угла изгиба или оценки предельной пластичности при изгибе по ГОСТ 14019;
глубины обезуглероженного слоя по ГОСТ 1763;
относительной деформации при осадке по ГОСТ 8817;
загиба по ГОСТ 3728.
2. НОРМАТИВНЫЕ ССЫЛКИ
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 27.002-89. Надежность в технике. Основные понятия. Термины и определения
ГОСТ 27.202-83. Надежность в технике. Технологические системы. Методы оценки надежности по параметрам качества изготовляемой продукции
ГОСТ 1497-84. Металлы. Методы испытания на растяжение
ГОСТ 1763-68. Сталь. Методы определения глубины обезуглероженного слоя
ГОСТ 2999-75. Металлы и сплавы. Метод измерения твердости по Виккерсу
ГОСТ 3728-78. Трубы. Методы испытания на изгиб
ГОСТ 5639-82. Стали и сплавы. Методы выявления и определения величины зерна
ГОСТ 5640-68. Сталь. Металлографический метод оценки микроструктуры листов и лент
ГОСТ 7268-82. Сталь. Метод определения склонности к механическому старению по испытанию на ударный изгиб
ГОСТ 7564-97. Сталь. Общие правила отбора проб, заготовок и образцов для механических и технологических испытаний
ГОСТ 8695-75. Трубы. Метод испытания на сплющивание
ГОСТ 8817-82. Металлы. Метод испытания на осадку
ГОСТ 9012-59. Металлы. Метод измерения твердости по Бринеллю
ГОСТ 9013-59. Металлы. Метод измерения твердости по Роквеллу
ГОСТ 9454-78. Металлы. Метод испытания на ударный изгиб при пониженных, комнатной и повышенных температурах
ГОСТ 10006-80. Трубы металлические. Метод испытания на растяжение
ГОСТ 10510-80. Металлы. Метод испытания на выдавливание листов и лент по Эриксену
ГОСТ 11701-84. Металлы. Методы испытания на растяжение тонких листов и лент
ГОСТ 13813-68. Металлы. Метод испытания на перегиб листов и лент толщиной менее 4 мм
ГОСТ 14019-80. Металлы. Методы испытания на изгиб
ГОСТ 15467-79. Управление качеством продукции. Основные понятия. Термины и определения
ГОСТ 15895-77 <*>. Статистические методы управления качеством продукции. Термины и определения
--------------------------------
<*> На территории РФ действуют ГОСТ Р 50779.10-2000, ГОСТ Р 50779.11-2000.
ГОСТ 16504-81. Система государственных испытаний продукции. Испытания и контроль качества продукции. Основные термины и определения
ГОСТ 18321-73. Статистический контроль качества. Методы случайного отбора выборок штучной продукции
ГОСТ 20736-75 <**>. Статистический приемочный контроль по количественному признаку. Планы контроля
--------------------------------
<**> На территории РФ действует ГОСТ Р 50779.74-99".
ГОСТ 22975-78. Металлы и сплавы. Метод измерения твердости по Роквеллу при малых нагрузках (по Супер-Роквеллу)
ГОСТ 23273-78. Металлы и сплавы. Измерение твердости методом упругого отскока бойка (по Шору)
ГОСТ 27772-88. Прокат для строительных стальных конструкций. Общие технические условия.
3. ОБЩИЕ ТРЕБОВАНИЯ
3.1. Неразрушающий магнитный метод контроля применяется при наличии устойчивых парных или множественных вероятностных соотношений между контролируемыми показателями качества и магнитными характеристиками стали.
Все вероятностные оценки, используемые в настоящем стандарте, применяются при доверительной вероятности не ниже 0,95.
При сплошном или поштучном неразрушающем магнитном методе контроля принятая вероятность обеспечения норм стандартов должна обеспечиваться в каждой партии.
3.2. Корреляционная связь между магнитными характеристиками и показателями качества определяется на каждом предприятии на основании информационного массива для каждой марки или групп марок сталей, отличающихся, в основном, содержанием углерода.
Допускается группировка различных марок стали и однотипных профилей проката, если рассчитанное по объединенной выборке уравнение регрессии имеет значимый коэффициент корреляции.
При необходимости контроль осуществляется с учетом других структурно-чувствительных характеристик, химического состава металла и технологических параметров и условий службы металлоизделий.
3.3. Термины, основные понятия и обозначения - в соответствии с ГОСТ 16504, ГОСТ 15895, ГОСТ 15467, ГОСТ 18321, ГОСТ 20736.
4. СРЕДСТВА КОНТРОЛЯ
4.1. Для неразрушающего контроля по настоящему стандарту применяют приборы, измеряющие одну или несколько структурно-чувствительных характеристик с основной погрешностью не более 5% в рабочем диапазоне измерений.
4.2. На результаты измерений магнитных характеристик металла магнитным методом не должны влиять другие ферромагнитные тела и электромагнитные поля, характеристики которых не соответствуют требованиям и условиям эксплуатации приборов.
5. ПОРЯДОК ПОДГОТОВКИ К ПРОВЕДЕНИЮ КОНТРОЛЯ
5.1. Отбор образцов для проведения испытаний - по ГОСТ 7564.
5.2. Количество образцов, подвергаемых неразрушающему контролю, должно быть оговорено в нормативных документах на металлопродукцию.
5.3. Количество измерений магнитного параметра и направление установки двухполюсных датчиков на испытуемых участках образцов должно быть оговорено в нормативных документах на проведение неразрушающего контроля.
5.3а. Порядок определения предельного состояния изделия должен быть указан в нормативном документе на металлоизделие.
5.4. При неразрушающем контроле показателей качества, оцениваемых по признаку "удовлетворительно - неудовлетворительно", устанавливается допустимый предел измеряемой магнитной характеристики, гарантирующий установленные нормы с принятой в стандарте вероятностью.
