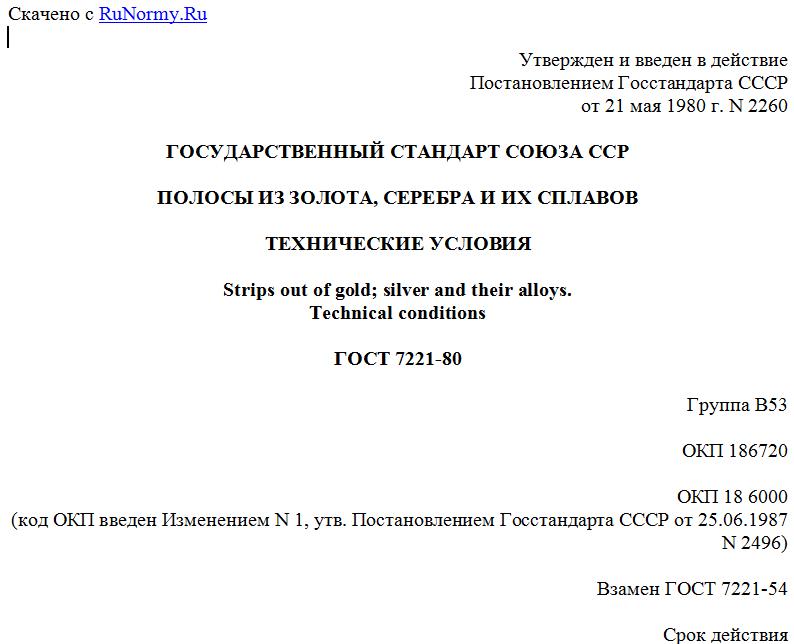

Утвержден и введен в действие
Постановлением Госстандарта СССР
от 21 мая 1980 г. N 2260
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ПОЛОСЫ ИЗ ЗОЛОТА, СЕРЕБРА И ИХ СПЛАВОВ
ТЕХНИЧЕСКИЕ УСЛОВИЯ
Strips out of gold; silver and their alloys.
Technical conditions
ГОСТ 7221-80
Группа В53
ОКП 186720
ОКП 18 6000
(код ОКП введен Изменением N 1, утв. Постановлением Госстандарта СССР от 25.06.1987 N 2496)
Взамен ГОСТ 7221-54
Срок действия
с 1 января 1983 года
до 1 января 1988 года
Настоящий стандарт распространяется на холоднокатаные полосы из золота, серебра и их сплавов технического назначения, а также для ювелирного производства.
1. СОРТАМЕНТ
1.1. Толщина полос и предельные отклонения по ней должны соответствовать указанным в табл. 1.
Таблица 1
мм
------------------------------T-----------------------------------
Толщина ¦ Предельные отклонения
------------------------------+-----------------------------------
0,10 ¦-0,02
0,12 ¦
0,14 ¦
0,16 ¦
0,18 ¦
0,20 ¦
0,22 ¦
0,25 ¦
------------------------------+-----------------------------------
0,28 ¦-0,03
0,30 ¦
0,32 ¦
0,35 ¦
0,40 ¦
0,45 ¦
------------------------------+-----------------------------------
0,50 ¦-0,04
0,55 ¦
0,60 ¦
0,65 ¦
0,70 ¦
------------------------------+-----------------------------------
0,75 ¦-0,05
0,80 ¦
0,85 ¦
0,90 ¦
1,00 ¦
1,10 ¦
1,20 ¦
------------------------------+-----------------------------------
1,30 ¦-0,07
1,40 ¦
1,50 ¦
1,60 ¦
1,70 ¦
1,80 ¦
------------------------------+-----------------------------------
2,00 ¦-0,09
2,20 ¦
2,50 ¦
------------------------------+-----------------------------------
2,80 ¦-0,10
3,00 ¦
3,60 ¦
4,00 ¦
------------------------------+-----------------------------------
4,50 ¦-0,12
5,00 ¦
------------------------------+-----------------------------------
5,50 ¦-0,14
6,00 ¦
7,00 ¦
8,00 ¦
9,00 ¦
10,00 ¦
1.2. Ширина, длина полос и предельные отклонения по ним в зависимости от толщины должны соответствовать требованиям, указанным в табл. 2.
Таблица 2
мм
------------T-----------------------------------T-------------------
Толщина ¦ Ширина ¦ Длина
+---------------T-------------------+-------------------
¦50 60 70 80 100¦120 160 180 200 250¦200 250 320 400 500
+---------------+-------------------+-------------------
¦ Предельные отклонения
------------+-----------------------------------T---T---T---T---T---
0,10 - 0,32 ¦-2,0 ¦-2 ¦-3 ¦-3 ¦-3 ¦-4
------------+-----------------------------------+---+---+---+---+---
0,35 - 0,45 ¦-2,0 ¦-2 ¦-3 ¦-3 ¦-4 ¦-4
0,50 - 0,90 ¦ ¦ ¦ ¦ ¦ ¦
------------+-----------------------------------+---+---+---+---+---
1,00 - 4,00 ¦-3,0 ¦-3 ¦-3 ¦-3 ¦-4 ¦-4
------------+---------------T-------------------+---+---+---+---+---
4,50 - 10,00¦-3,00 ¦-4,0 ¦-4 ¦-4 ¦-4 ¦-5 ¦-5
Примеры условного обозначения
Полоса из сплава марки СрМ90 по ГОСТ 6836-2002, твердая, толщиной 1 мм, шириной 200 мм, длиной 500 мм:
Полоса СрМ 90Т 1х 200 х 500 ГОСТ 7221-80
Полоса из сплава марки ЗлСрМ 585-80 по ГОСТ 30649-99, мягкая, толщиной 1 мм, шириной 200 мм, длиной 500 мм:
Полоса ЗлСрМ 585-80 М 1 х 200 х 500 ГОСТ 7221-80
Допускается наличие в партии немерных полос по ширине и длине в количестве не более 10% массы партии.
2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
2.1. Полосы должны соответствовать требованиям настоящего стандарта. Химический состав полос технического назначения должен соответствовать ГОСТ 6835-2002 и ГОСТ 6836-2002, для ювелирного производства - ГОСТ 30649-99.
2.2. Полосы должны изготовляться в мягком (отожженном) и твердом (неотожженном) состоянии.
2.3. Поверхность полос должна быть чистой, без плен, трещин, расслоений, следов смазки. На поверхности полос допускаются отдельные поверхностные дефекты (вмятины, царапины, уколы, следы зачистки и шабровки), если они при контрольной зачистке не выводят полосы за предельные отклонения по толщине.
Допускаются местные потемнения и цвета побежалости.
2.4. Полосы должны быть ровно обрезаны и не иметь рваных кромок.
2.5. Механические свойства полос указаны в справочном Приложении.
2.6. Свойства сплавов ювелирного назначения приведены в ГОСТ 30649-99.
3. ПРАВИЛА ПРИЕМКИ
Для просмотра документа целиком скачайте его >>>
