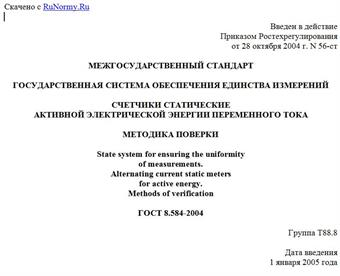

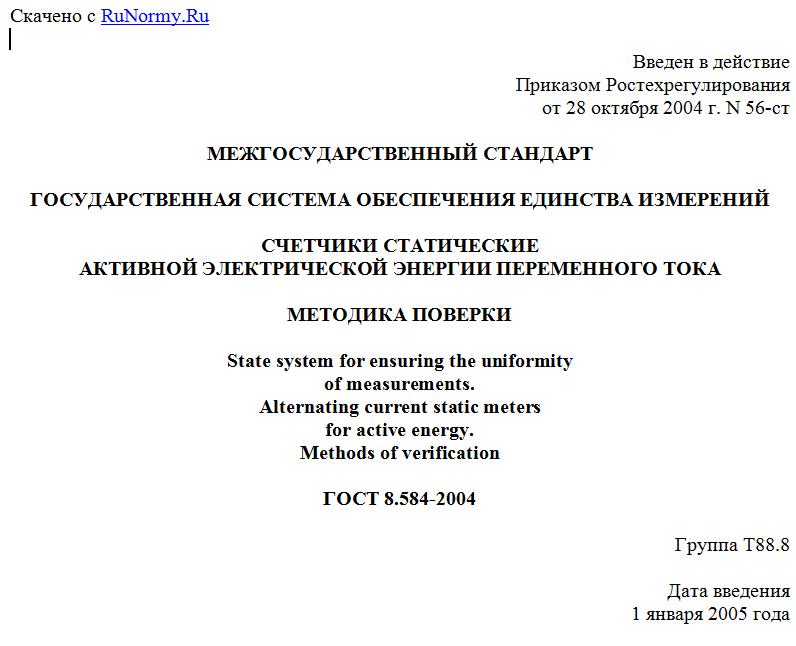

Введен в действие
Приказом Ростехрегулирования
от 28 октября 2004 г. N 56-ст
МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ
ГОСУДАРСТВЕННАЯ СИСТЕМА ОБЕСПЕЧЕНИЯ ЕДИНСТВА ИЗМЕРЕНИЙ
СЧЕТЧИКИ СТАТИЧЕСКИЕ
АКТИВНОЙ ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ ПЕРЕМЕННОГО ТОКА
МЕТОДИКА ПОВЕРКИ
State system for ensuring the uniformity
of measurements.
Alternating current static meters
for active energy.
Methods of verification
ГОСТ 8.584-2004
Группа Т88.8
Дата введения
1 января 2005 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 "Межгосударственная система стандартизации. Основные положения" и ГОСТ 1.2-97 "Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Порядок разработки, принятия, применения, обновления и отмены".
Сведения о стандарте
1. Разработан Федеральным государственным унитарным предприятием Уральским научно-исследовательским институтом метрологии (ФГУП УНИИМ) Госстандарта России.
2. Внесен Госстандартом России.
3. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол N 16 от 2 марта 2004 г., по переписке).
За принятие проголосовали:
---------------------T------------------T------------------------¬
¦Краткое наименование¦ Код страны по МК ¦Сокращенное наименование¦
¦ страны по ¦(ИСО 3166) 004-97 ¦ национального органа ¦
¦МК (ИСО 3166) 004-97¦ ¦ по стандартизации ¦
+--------------------+------------------+------------------------+
¦Азербайджан ¦ AZ ¦Азстандарт ¦
¦Армения ¦ AM ¦Армстандарт ¦
¦Беларусь ¦ BY ¦Госстандарт Республики ¦
¦ ¦ ¦Беларусь ¦
¦Грузия ¦ GE ¦Грузстандарт ¦
¦Казахстан ¦ KZ ¦Госстандарт Республики ¦
¦ ¦ ¦Казахстан ¦
¦Кыргызстан ¦ KG ¦Кыргызстандарт ¦
¦Молдова ¦ MD ¦Молдова-Стандарт ¦
¦Российская Федерация¦ RU ¦Госстандарт России ¦
¦Таджикистан ¦ TJ ¦Таджикстандарт ¦
¦Узбекистан ¦ UZ ¦Узстандарт ¦
L--------------------+------------------+-------------------------
4. Приказом Федерального агентства по техническому регулированию и метрологии от 28 октября 2004 г. N 56-ст межгосударственный стандарт ГОСТ 8.584-2004 введен в действие непосредственно в качестве национального стандарта Российской Федерации с 1 января 2005 г.
5. Введен впервые.
1. Область применения
Настоящий стандарт распространяется на статические однофазные и трехфазные счетчики ватт-часов активной электрической энергии переменного тока по ГОСТ 30206 и ГОСТ 30207 (далее - счетчики) и устанавливает методику их первичной и периодической поверок.
Настоящий стандарт может быть распространен на находящиеся в эксплуатации счетчики, выпущенные до введения в действие ГОСТ 30206 и ГОСТ 30207, а также импортные счетчики.
2. Нормативные ссылки
В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:
ГОСТ 22261-94. Средства измерений электрических и магнитных величин. Общие технические условия
ГОСТ 30206-94 (МЭК 687-92). Статические счетчики ватт-часов активной энергии переменного тока (классы точности 0,2 S и 0,5 S)
ГОСТ 30207-94 (МЭК 1036-90). Статические счетчики ватт-часов активной энергии переменного тока (классы точности 1 и 2).
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов по указателю "Национальные стандарты", составленному по состоянию на 1 января текущего года, и по соответствующим информационным указателям, опубликованным в текущем году. Если ссылочный документ заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться замененным (измененным) документом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины, определения и обозначения
3.1. В настоящем стандарте применены термины по ГОСТ 30206, ГОСТ 30207, [1], а также следующие термины с соответствующими определениями:
Эталонный счетчик (электрической энергии): счетчик, предназначенный для передачи размера единицы электрической энергии поверяемому счетчику.
Эталонные средства измерений (электрической энергии) поверочной установки: эталонные счетчики электрической энергии и эталонные масштабные преобразователи тока и напряжения, входящие в состав поверочной установки и обеспечивающие проведение поверки во всех диапазонах нормируемых значений силы тока, напряжения и коэффициента мощности, установленных для поверяемых счетчиков.
Источник (электрической энергии) фиктивной мощности: источник электрической энергии, состоящий из синхронизированных по частоте источников переменного тока и напряжения, позволяющий в цепях поверяемого и эталонного счетчиков раздельно задавать значения силы тока, напряжения и угла сдвига фаз между ними.
Симметричная нагрузка многофазного счетчика: режим работы многофазного счетчика, при котором значения фазных токов и напряжений имеют нормированные отклонения от средних значений, а сдвиги фаз токов и соответствующих им фазных напряжений (независимо от значения коэффициента мощности) не отличаются друг от друга более чем на 2°.
Несимметричная нагрузка трехфазного счетчика: режим работы трехфазного счетчика, характеризующийся наличием тока только в одной из фаз (любой), т.е. отсутствием тока в других фазах.
3.2. В настоящем стандарте приняты следующие обозначения:
- суммарная относительная погрешность эталонных средств измерений, значение которой выражают в процентах (%);
- основная относительная погрешность поверяемого счетчика при симметричной нагрузке, значение которой выражают в процентах (%);
, - передаточный коэффициент поверяемого и эталонного счетчиков соответственно, значение которого выражают в импульсах на киловатт-час [имп./(кВт x ч)];
, - постоянная поверяемого и эталонного счетчиков соответственно, определяемая как величина, обратная А, и выражаемая в ватт-часах на импульс [Вт x ч/имп.];
, - число импульсов, поступающих с выходного устройства (например, испытательного выхода) поверяемого и эталонного счетчиков соответственно;
- коэффициент преобразования эталонных средств измерений поверочной установки, определяемый как произведение на коэффициенты масштабных преобразований эталонных преобразователей тока и напряжения, используемых при измерениях совместно с эталонным счетчиком;
- количество электрической энергии, измеренное эталонными средствами измерений поверочной установки, определяемое как произведение на и выражаемое в ватт-часах (Вт x ч);
- количество электрической энергии, измеренное поверяемым счетчиком и выражаемое в ватт-часах (Вт x ч);
, - номинальная и максимальная сила тока соответственно, значение которой выражают в амперах (А);
- номинальная активная мощность счетчика, рассчитанная по номинальным значениям силы тока и напряжения, значение которой выражают в ваттах (Вт);
K - число, соответствующее классу точности поверяемого счетчика;
- падение напряжения, значение которого выражают в вольтах (В);
- коэффициент мощности;
; ; 1; ; - нормативные значения коэффициента мощности, задаваемые при поверке счетчика при емкостной или индуктивной нагрузке соответственно.
4. Операции поверки
4.1. При проведении поверки выполняют операции поверки, указанные в таблице 1.
Таблица 1
Операции поверки
------------------------------------T----------T-----------------¬
¦ Операция ¦ Номер ¦Обязательность ¦
¦ ¦ пункта ¦выполнения опера-¦
¦ ¦настоящего¦ции при поверке ¦
¦ ¦стандарта +-------T---------+
¦ ¦ ¦первич-¦перио- ¦
¦ ¦ ¦ной ¦дической ¦
+-----------------------------------+----------+-------+---------+
¦ Внешний осмотр ¦10.1 ¦Да ¦Да ¦
¦ Проверка электрической прочности ¦10.2 ¦Да ¦Да ¦
¦изоляции ¦ ¦ ¦ ¦
¦ Опробование и проверка правиль- ¦10.3 ¦Да ¦Да ¦
¦ности работы счетного механизма ¦ ¦ ¦ ¦
¦и испытательных выходов ¦ ¦ ¦ ¦
¦ Проверка порога чувствительности ¦10.4 ¦Да ¦Да ¦
